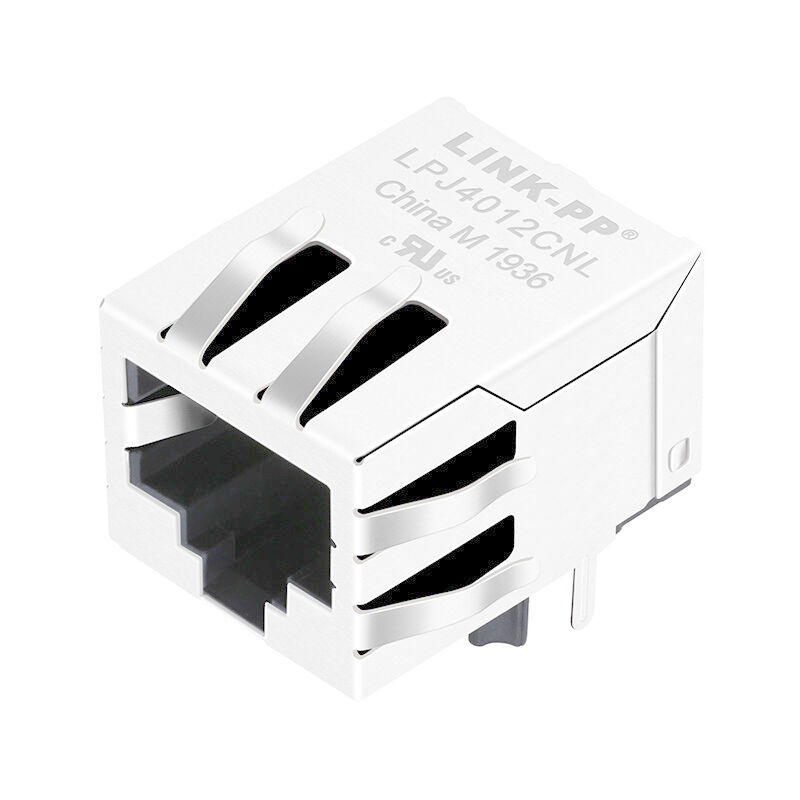

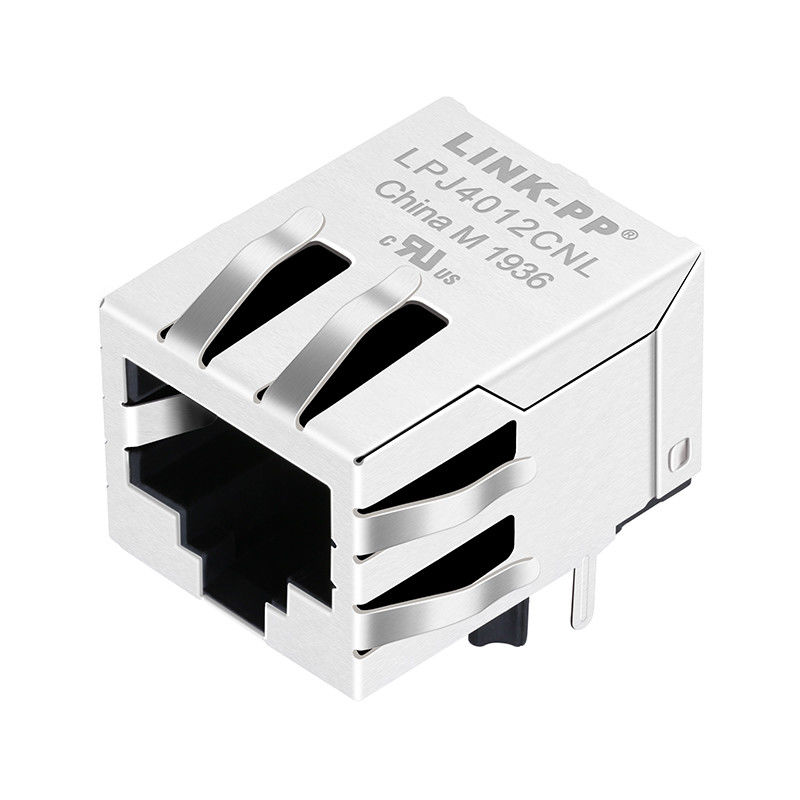

5-2301994-4 Przemysłowy magnes RJ45 z zintegrowaną magnetyką

Name: 5-2301994-4 Przemysłowy magnes RJ45 z zintegrowaną magnetyką
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: 5-2301994-4 (LPJ4012CNL)
Price: 0.09 USD
Availability: InStock

Szczegóły Produktu

Miejsce pochodzenia: Guangdong, Chiny

Nazwa handlowa: LINK-PP

Orzecznictwo: UL,ROHS,Reach,ISO

Numer modelu: 5-2301994-4 (LPJ4012CNL)

Warunki płatności i wysyłki

Minimalne zamówienie: Dostępne bezpłatne próbki

Cena: $0.09-$1.85

Szczegóły pakowania: 50szt/Taca, 1200pcs/karton

Czas dostawy: Zbiory

Zasady płatności: TT, NET30/60/90 dni

Możliwość Supply: 250000-320000 / miesiąc

Uzyskaj najlepszą cenę

Szczegóły Produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                            5-2301994-4, 100 Mbps Industrial RJ45 Magjack, 5-2301994-4 Połącznik RJ45 z pojedynczym portem


Rodzaj:	Jednoportowe złącze RJ45	Konfiguracja macierzy portów:	1 x 1
Prędkość transmisji danych:	10/100 Mb/s	Ekranowany:	- Tak, proszę.
Orientacja montażu na płytce drukowanej:	Prosty kąt	Ocena palności UL:	UL 94V-0
Kategoria wydajności:	Kot 5

Rodzaj:	Jednoportowe złącze RJ45
Konfiguracja macierzy portów:	1 x 1
Prędkość transmisji danych:	10/100 Mb/s
Ekranowany:	- Tak, proszę.
Orientacja montażu na płytce drukowanej:	Prosty kąt
Ocena palności UL:	UL 94V-0
Kategoria wydajności:	Kot 5

5-2301994-4 Przemysłowy magnes RJ45 z zintegrowaną magnetyką

Właściwości złącza 5-2301994-4 RJ45 z jednym portem:

1Charakterystyka rodzaju produktu

Modułowy interfejs z wtyczką i gniazdem: RJ45 z zintegrowaną magnetyką
Modułowy styl złącza: Jack
Opcje uziemienia: uziemienie PCB i paneli
Połączenie i kontakt kończy się na:

2. Właściwości konfiguracji

Rodzaj wskaźnika: bez diod LED
Konfiguracja portu: 1 x 1 jeden port
Gęstość kontaktu z łącznikiem: standardowa
Liczba pozycji: 8
Liczba pozycji załadowanych: 8
Położenie montażu PCB: kąt prosty
Liczba tablic PCB na ziemi: 2
Liczba tabliczi podłożowych paneli: 6
Położenie podłoża paneli: górna i boczna

3. cechy ciała

Materiał osłony: mosiądz
Materiał do pokrycia osłonami: nikel
Modułowa orientacja zamka jack: standardowa - zamka do dołu
Profil złącza: standardowy
Położenie tablicy PCB: 3,05 mm [.12 in ]
Wykończenie osłony: matowe
Materiał izolacji: LCP
Materiał charakterystyczny dla zatrzymywania PCB: LCP

4. Funkcje kontaktowe

Materiał do pokrycia powierzchni końcowej kontaktu z PCB: cyna
Materiał podkładki kontaktowej: nikel
Materiał pokrycia powierzchni zakończenia kontaktu z PCB Wykończenie: matowe
Materiał pokrycia powierzchni łączenia: złoto
Materiał kontaktowy: stop miedziany
Gęstość materiału pokrywającego obszar kontaktowy: 0,76 μm [ 30 μin ]

5. Cechy zakończenia

Metoda zakończenia: przez otwór - lutowanie

6. Cechy mieszkania

Miejsce wejścia w pary: Strona
Kolor obudowy: Czarny
Materiał obudowy: LCP (polimer kryształowy ciekły)

- Nie.

5-2301994-4 ((LPJ4012CNL) Specyfikacje i arkusz danych:

Wymagania w zakresie bezpieczeństwa
1.Wskaźnik obrotu±2%):
TX=1CT:1CT RX=1CT:1CT
2Indukcja OCL: 350 uH MIN
@100KHz/0.1V 8mA Bias prądu stałego
3Strata wstawienia:
-1,0 dB MAX @ 1,0-100MHz
4/ Strata zwrotu:
-18dB MIN @ 1-30MHz
-15dB MIN @ 30-60MHz
-12dB MIN @ 60-80MHz
-10dB MIN @ 80-100MHz
5- Rozmowa krzyżowa:
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN @ 100MHz
6. Wypuszczanie w trybie standardowym:
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN @ 100MHz
7Test hipotermalny: 1500 Vrms
8Zakres temperatury operacyjnej: od -40°C do +85°C

Zalecane układy PCB:

5-2301994-4 Przemysłowy magnes RJ45 z zintegrowaną magnetyką 0

Schematyczne

5-2301994-4 Przemysłowy magnes RJ45 z zintegrowaną magnetyką 1

Wyroby mechaniczne

5-2301994-4 Przemysłowy magnes RJ45 z zintegrowaną magnetyką 2
