LU1T041C-43 LF / LU1S041F-43 LF Pojedynczy port RJ45 10/100 BASE-TX Filter

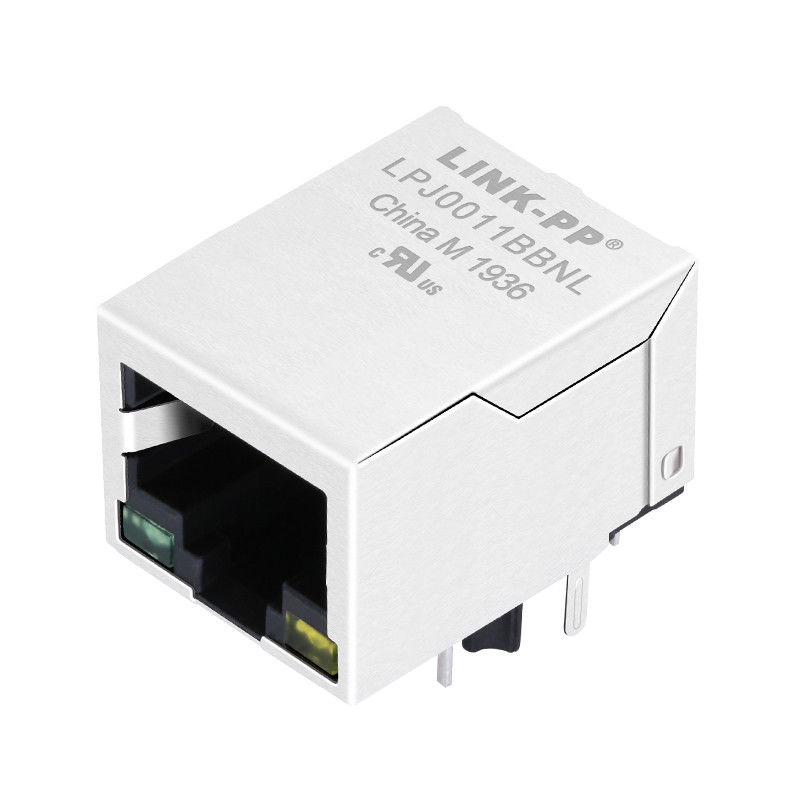

Szybkie szczegóły o LINK-PP LPJ0011BBNL Industrial RJ45 MagJack

10/100 BASE-T RJ45 1 x 1 Zintegrowany łącznik magnetyczny

1. Zgodność ze standardem:

• Pasuje do standardów FCC dla złączy RJ-45.
• Spełnia normy IEEE802.3u.

2. Zintegrowane elementy:

• Złącze RJ-45 obejmuje transformator, rezystor impedancyjny i kondensator wysokiego napięcia.
• Zaprojektowany z taką samą wielkością jak standardowy złącze RJ-45, aby zaoszczędzić miejsce na płytce PCB.

3Wydajność:

• Zmniejsza promieniowanie EMI w celu poprawy ogólnej wydajności EMI.
• Zaprojektowany do transmisji 10/100 BASE przez kabel UTP-5.
• Zawiera dwie zintegrowane diody LED (opcjonalnie).

4. EMI i izolacja sygnału:

• Przewody sygnału LED są odizolowane od przewodów sygnału Ethernet w celu zmniejszenia EMI i rozmowy krzyżowej.

5Zgodność z RoHS:

• W pełni zgodne z wymaganiami RoHS.

6Zakres temperatury:

• Zakres temperatury roboczej: od 0°C do +70°C.
• Zakres temperatury przechowywania: -25°C do +85°C.

7Modele:

• Model projektowy: LU1T041C-43 LF / LU1S041F-43 LF.
• Model masowej produkcji: LPJ0011BBNL.

Opis

1. Typ produktu cechy:

1) Rodzaj produktu = złącze
2) Rodzaj gniazda = RJ45
3) Profil = standardowy
4) Orientacja montażu PCB = wejście boczne (w kącie prawym) / wejście górne ((wertikalne)

2. Przymocowanie mechaniczne:
1) Konfiguracja jack = 1 x 1

3. Właściwości elektryczne:
1) Osłonięte = Tak

4. Zakończenie Powiązane cechy:
1) EMI Finger - Dołu = Bez
2) Metoda zakończenia = lutowanie

5- Cechy związane z ciałem:
1) Konfiguracja portu = pojedynczy/wielokrotny
2) Palce EMI -Górne i boczne = Z/bez
3) Orientacja zacisku = standardowa - zacisku do dołu
4) Długość ogona PCB

6. Kontakt Powiązane cechy:
1) Przeładowane = Tak
2) Typ zakończenia kontaktu = przez otwór/montujący powierzchnię

7. Cechy związane z mieszkaniem:
1) Styl złącza = Jack

8Standardy branżowe:
1) Zgodność z RoHS/ELV = zgodność z RoHS, zgodność z ELV
2) Procesy lutowania wolnego od ołowiu = lutowanie falowe zdolne do 240°C,

Lutowanie falowe do 260°C, Lutowanie falowe do 265°C

Wymagania w zakresie "przygotowania"
3) Historia zgodności z RoHS/ELV = zawsze była zgodna z RoHS

9. Oznakowanie identyfikacyjne:
1) Lewy kolor LED (pozycja # 1) = zielony - rezystor 250 ohm
2) Prawy kolor LED (pozycja # 2) = zielony - rezystor 250 ohm

10Warunki stosowania:
1) Dotyczy = tablicy drukowanej
2) Warunki środowiskowe = Biuro / pomieszczenia
3) Temperatura pracy (°C) = 0 - 70/-40 - +85

11. Hipot: 1500Vrms MIN

Specyfikacje materiału LU1T041C-43 LF / LU1S041F-43 LF:

1. Materiał z tworzyw sztucznych: termoplastyczna (UL 94V-0) czarna obudowa zapewnia wysoką odporność na płomień i trwałość.
2. Metalowa tarcza: mosiądz o grubości 20 u "niklu do skutecznego osłony.
3. Włókno sprężynowe: brąz fosforowy z selektywnym złotem dla niezawodnej przewodności.
4. Pin lutowy: 0,4x0,4 mm, fosfor brązowy z lutowaniem do bezpiecznego montażu PCB.
5. Ten wszechstronny złącze jest idealny do zastosowań przemysłowych wymagających solidnej wydajności i wysokiej niezawodności w łączności Ethernet.
