KLU1S041C LF / LU1S041C Szybkozłączki LF Zintegrowany filtr 10/100 Mb / s Rj45

KLU1S041C LF / LU1S041C Szybkozłączki LF Zintegrowany filtr 10/100 Mb / s Rj45

Szybkie Szczegóły

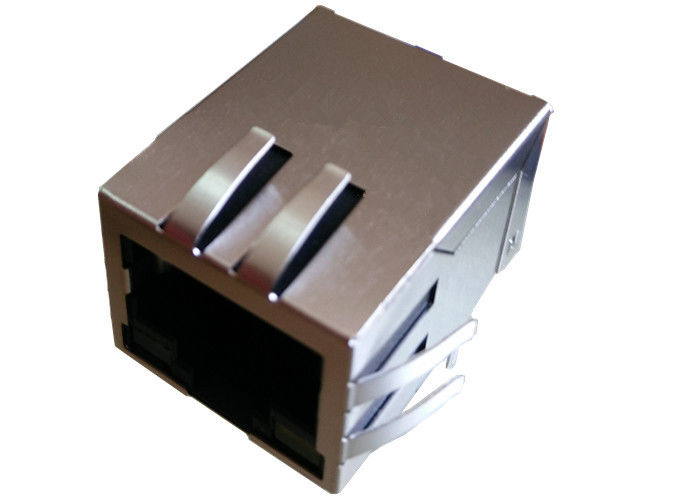

POJEDYNCZY MODUŁ ZŁĄCZA RJ45 Z ZINTEGROWANĄ MAGNETYKĄ BASE-TX 10/100

1. RJ-45 musi być zgodny z normą FCC
2. Zgodność z wymaganiami standardów IEEE802.3u.
3. Złącze RJ 45 z magnesem BASE 10/100.
4.Zgodność z wymaganiami RoHS - cała część Nie Cd, Brak Hg, Brak Cr6 +, Brak PBB i PBDE i Brak Pb na zewnętrznych kołkach.
5. Zakres temperatury pracy: 0 ℃ do + 70 ℃.
6. Zakres temperatury przechowywania: od -25 ℃ do + 125 ℃

7. Model projektowy : 【KLU1S041C LF / LU1S041C LF】

8. Model produkcji masowej : 【LPJXXXXCNL】

MAG.REVERSE LATCH,

LED opcjonalnie; EMI-finger Opcjonalne.

Opis

Pojedyncze złącze RJ45 ze zintegrowanym magnetycznym 10/100 Mb / s, spełniające wymagania IEEE 802.3 / af / at

1. Funkcje typu produktu:

1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt) / górne wejście (pionowe)

2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut

5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB

6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego

7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack

8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,

Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C

Reflow-Soldering Opcjonalne;
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS

9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów

10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikacje dla użytkownika terminalu

Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. N owi wyposażenie i sprzęt komunikacyjny, taki jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, ustawienia bramek VOIP, Border Gateway Protocol, szybki przełącznik ethernetowy. ..
