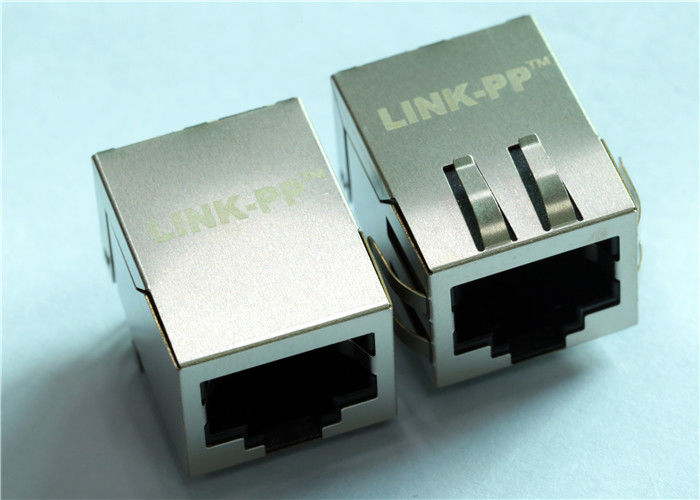

LF1S028 LF / LF1S022 LF Złącze pojedynczego portu RJ45 Zintegrowany filtr 10Base-T

Szybkie Szczegóły
POJEDYNCZY MODUŁ ZŁĄCZE RJ45 Z ZINTEGROWANĄ MAGNETYKĄ 10 / BASE-TX

1. RJ-45 musi być zgodny z normą FCC
2. Zgodność z wymaganiami standardów IEEE802.3u.
3. Złącze RJ 45 z magnesem BASE 10/100.
4.Zgodność z wymaganiami RoHS - cała część Nie Cd, Brak Hg, Brak Cr6 +, Brak PBB i PBDE i Brak Pb na zewnętrznych kołkach.
5. Zakres temperatury pracy: 0 ℃ do + 70 ℃.
6. Zakres temperatury przechowywania: od -25 ℃ do + 125 ℃
7.Projektowanie modelu: LF1S028 LF / LF1S022 LF Równoważny krzyż zastępczy
8. Model produkcji seryjnej: LPJ0211DNL

MAG.REVERSE LATCH,
LED opcjonalnie; EMI-finger Opcjonalne.

Opis

Pojedyncze złącze RJ45 ze zintegrowanym magnetycznym 10 Mbps, spełniające wymagania IEEE 802.3
1. Funkcje typu produktu:
1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt)
2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1
3. Charakterystyka elektryczna:
1) Ekranowany = Tak
4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut
5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB
6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego
7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack
8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,
Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C
Reflow-Soldering Opcjonalne;
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS
9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów
10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN

Aplikacje dla użytkownika terminalu
Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. Urządzenia sieciowe i komunikacyjne, takie jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, rozbudowane dekodery, ustawienia bramek VoIP, Border Gateway Protocol, przełącznik Fast Ethernet. .

Przewaga konkurencyjna

18 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy

Główny klient

Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikacja EMS

Wbudowany elastyczny zespół PCB; Sztywny-elastyczny montaż PCB; Microelectronic, Flip Chip; Microelectronic, Chip On Board; Zespół optoelektroniczny; Zespół RF / bezprzewodowy; Przez zespół otworów; Montaż do montażu powierzchniowego; Montaż systemu; Zespół płytek drukowanych
