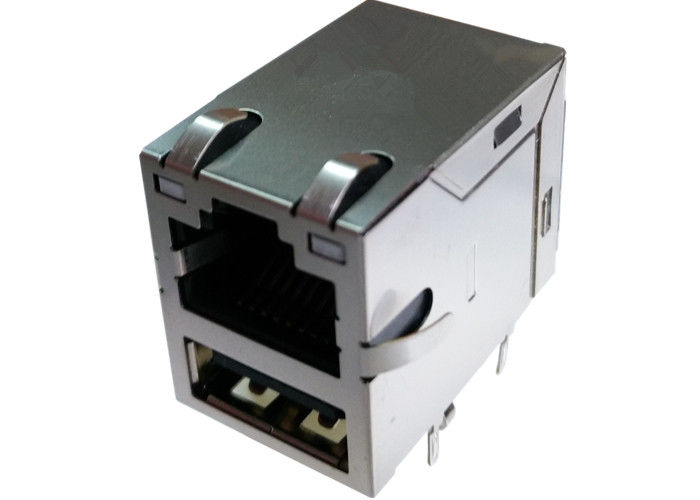

XRJB-A60-1-DA1-170 Złącze USB RJ45 10 / 100Mbps Magnetic
Szybkie Szczegóły
RJ45 + USB W / LED W / Filter 10 / 100Mbps 8P 6C Ekranowany Thru-Hole
1. Stopień lutowania szczytowego "RHHS" "NL" 260 ° C
2. Mniejsza wysokość i mała powierzchnia, aby zminimalizować przestrzeń na pokładzie
3. Zawiera specyfikację IEEE 802.3
4.350μH minimum OCL z prądem polaryzacji 8mA
5. Wysoka wydajność dla maksymalnego tłumienia zakłóceń elektromagnetycznych
6.Projektowanie specyfikacji: 【 XRJB-A60-1-DA1-170 】
7.Masowy model produkcji: 【 LPJU3101AGNL 】
MAG.REVERSE LATCH,
LED opcjonalnie; EMI-finger Opcjonalne.
Opis
RJ45 + USB W / LED W / Filter 10 / 100Mbps 8P 6C Ekranowany Thru-Hole, M eeting IEEE 802.3 / af / at
1. Funkcje typu produktu:
1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt) / górne wejście (pionowe)
2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1
3. Charakterystyka elektryczna:
1) Ekranowany = Tak
4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut
5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB
6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego
7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack
8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,
Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C
Reflow-Soldering Opcjonalne;
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS
9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów
10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
Aplikacje dla użytkownika terminalu
Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. N owi wyposażenie i sprzęt komunikacyjny, taki jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, ustawienia bramek VOIP, Border Gateway Protocol, szybki przełącznik ethernetowy. ..
Przewaga konkurencyjna
18 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
Główny klient
Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Aplikacja EMS
Wbudowany elastyczny zespół PCB; Sztywny-elastyczny montaż PCB; Microelectronic, Flip Chip; Microelectronic, Chip On Board; Zespół optoelektroniczny; Zespół RF / bezprzewodowy; Przez zespół otworów; Montaż do montażu powierzchniowego; Montaż systemu; Zespół płytek drukowanych
