HFJ11-1G16E-L11RLFastJack Tab-Down Gigabitowe złącze RJ45 dla kobiet w PCB

HFJ11-1G16E-L11RL Złącze żeńskie FastJack Tab-Down Gigabit RJ45 do PCB

Szybkie Szczegóły

FastJack ™ 1x1 Tab-Down Gigabit Short Body RJ45

1. Gigabit (10/100/1000) Ethernet RJ45
2. zgodny z IEEE802.3ab
3.350uH min OCL przy 8mA DC Bias w pełnym zakresie temperatur
4,30 µ ”Złocenie styków (min)
Testowanie zgodności 5,100%
6.1500 Vrms Hi-Pot
7. Zastrzeżona solidna konstrukcja styków

8. model projektowy: 【HFJ11-1G16E-L11RL】

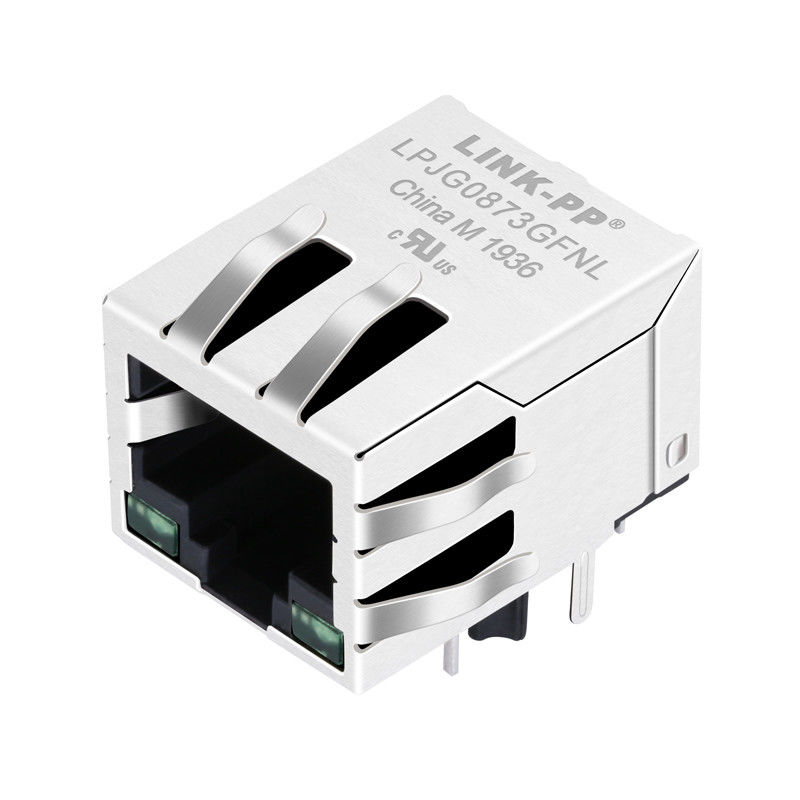

9. model produkcji masowej: 【LPJG0873GFNL】

ZATRZASK ODWRÓCONY MAG,

LED opcjonalnie;EMI-finger Opcjonalne.

Opis


FastJack ™ 1x1 Tab-Down Gigabit Short Body RJ45, Meeting IEEE 802.3 / af / at

1. Cechy typu produktu:

1) Typ produktu = złącze
2) Typ gniazda = RJ45
3) Profil = Standard
4) Orientacja montażu PCB = wejście z boku (kąt prosty) / wejście od góry (pionowo)

2. Mocowanie mechaniczne:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z wypowiedzeniem:
1) Palec EMI - dół = brak
2) Sposób zakończenia = lut

5. Funkcje związane z ciałem:
1) Konfiguracja portu = pojedynczy / wiele
2) Palce EMI - góra i boki = z / bez
3) Orientacja zatrzasku = Standard - Zatrzask w dół
4) długość końcówki PCB

6. Funkcje związane z kontaktem:
1) Wstępnie załadowany = Tak
2) Rodzaj zakończenia kontaktu = otwór przelotowy / montaż powierzchniowy

7. Funkcje związane z obudową:
1) Rodzaj złącza = Jack

8. Standardy branżowe:
1) Zgodność z RoHS / ELV = zgodność z RoHS, zgodność z ELV
2) Procesy lutowania bezołowiowego = lut falowy zdolny do 240 ° C,

Lut na fali do 260 ° C, lut na fali do 265 ° C

Opcjonalne lutowanie rozpływowe;
3) Historia zgodności z RoHS / ELV = zawsze był zgodny z RoHS

9. Oznakowanie identyfikacyjne:
1) Kolor lewej diody LED (pozycja # 1) = zielony - rezystor 250 omów
2) Kolor prawej diody LED (pozycja # 2) = zielony - rezystor 250 omów

10. Warunki użytkowania:
1) Dotyczy = Płytka drukowana
2) Warunki środowiskowe = biuro / lokal
3) Temperatura pracy (° C) = 0 - 70 / -40 - +85

11. hipot:

1500 Vrms MIN

Aplikacje dla użytkownika terminala

Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN na płycie głównej.Nsprzęt sieciowy i komunikacyjny, taki jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL,Rozwiązania Call Center, złożone dekodery, konfiguracja bramek VOIP, protokół Border Gateway, szybki przełącznik Ethernet ...

Przewaga konkurencyjna

18 lat doświadczenia w produkcji,

2600 pracowników,

100% test

Elastyczny czas dostawy

Główny klient

Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikacja EMS

Wbudowany elastyczny zespół PCB;Sztywno-elastyczny zespół PCB;Microelectronic, Flip Chip;Microelectronic, Chip On Board;Zespół optoelektroniczny;Zespół RF / Wireless;Montaż przelotowy;Montaż powierzchniowy;Montaż systemu;Zespół płytki drukowanej
