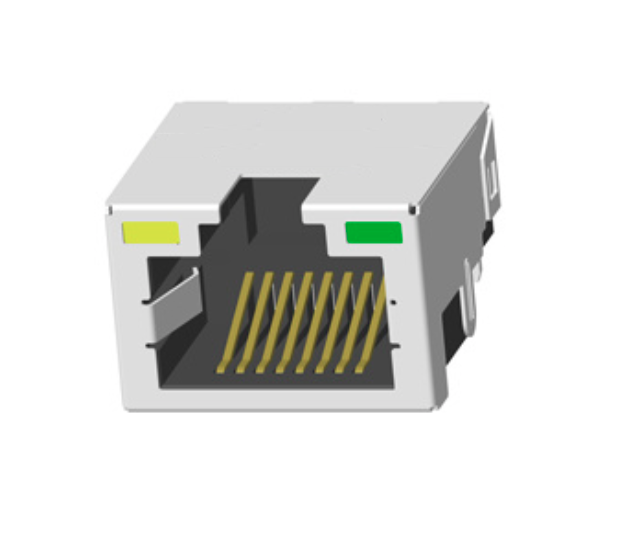

KRJ-CB4.2YGZNL Osłonięty modułowy gniazdek RJ45 (Tab-Up, DIP, z LED)

KRJ-CB4.2YGZNL jest bardzo niezawodnym, jednoportowym (1x1) modułowym gniazdkiem RJ45, zaprojektowanym do standardowych sieci lokalnych (LAN) i interfejsów komunikacji danych,ten złącze ma orientację zamka Tab-Up i tradycyjny styl montażu DIP (Through-Hole).

Najważniejsze, że jest to nie-magnetyczny złącze RJ45 (bez wewnętrznych transformatorów),co czyni go doskonałym wyborem dla architektury sprzętowej, w której magnetyki Ethernet są już zintegrowane z układem PHY lub umieszczone dyskretnie na płytce PCBZawieszony w solidnej metalowej osłonie EMI i wyposażony w zintegrowane żółte i zielone diody LED, KRJ-CB4.2YGZNL oferuje projektantom PCB opłacalny, oszczędny na przestrzenii wysoce konfigurowalny interfejs fizyczny dla sprzętu sieciowego.

Główne cechy podnośnika modułowego KRJ-CB4.2YGZNL RJ45

1Wysoce dostosowalna trwałość (złoto)

W przeciwieństwie do standardowych zestawów dostępnych w sprzedaży, KRJ-CB4.2YGZNL oferuje bardzo elastyczne opcje pokrycia powierzchni sprzężenia.Kupujący mogą określić grubość złota w zakresie od Gold Flash (G/F) do urządzeń konsumenckiego wrażliwego na koszty, aż do 50 μ" złota dla środowisk przemysłowych o wysokim wibracji i cyklu rozmnażania.

2Doskonała osłona EMI.

Złącze jest w pełni osłonięte metalową osłoną z uziemionymi gniazdkami EMI.Zapewnienie czystości sygnału i pomoc w uzyskaniu przez produkt końcowy rygorystycznych certyfikatów FCC/CE EMC.

3. rygorystyczne zapewnienie jakości

DGKYD zapewnia maksymalną niezawodność, poddając KRJ-CB4.2YGZNL 200% badaniu wydajności elektrycznej (w tym rygorystycznym badaniom otwartego/skrótów) przed wysyłką.W pełni zgodny z normą IEEE 802.3 standardów mechanicznych i jest w pełni zgodny z RoHS i REACH.

4. Elastyczne wartości termiczne

Dostępne zarówno w standardowej temperaturze handlowej (0 °C ~ 85 °C), jak i w wersjach o dużej temperaturze przemysłowej (-40 °C ~ 85 °C),Ten gniazdo RJ45 może być wdrażany we wszystkim od routerów biurowych do zewnętrznych bram IoT.

Specyfikacje techniczne

1. Ogólne i mechaniczne parametry

2. Właściwości materiału i elektryczności

3Wytyczne dotyczące ochrony środowiska i lutowania

Strona danych KRJ-CB4.2YGZNL

Celne zastosowania

Ponieważ brakuje wewnętrznej magnetyczności, KRJ-CB4.2YGZNL jest bardzo uniwersalny i zazwyczaj jest sparowany z zewnętrznymi transformatorami izolacyjnymi lub nowoczesnymi PHY z wbudowaną magnetyką.Idealne zastosowania obejmują::

• Urządzenia sieciowe:Routery dla użytkowników, niezarządzane przełączniki i węzły Ethernet.
• Przemysłowe IoT:Konwertery seryjne na Ethernet, PLC i inteligentne liczniki.
• Elektronika użytkowa:Płyty główne inteligentnych telewizorów, set-top boxów (STB) i płyt głównych PC.
• Systemy bezpieczeństwa:Huby NVR/DVR i stacje bazowe kamer IP.

Wytyczne dotyczące projektowania inżynieryjnego

W przypadku projektantów PCB integrujących KRJ-CB4.2YGZNL:

1. Wymóg magnetyczny:Upewnij się, że schemat zawiera dyskretne transformatory izolacyjne Ethernet (magnetyki) pomiędzy chipem PHY a tym złączem, ponieważ nie zawiera wewnętrznych cewek.
2. Wycinek panelu (Tab-Up):Zaprojektuj obudowę urządzenia tak, aby umożliwiła ona zainstalowanie mechanizmu zamykania tab-up (plastyczny klips kabla będzie skierowany w górę).
3. EMI Grounding:Wykorzystując grube ślady miedzi o niskiej impedancji, aby zmaksymalizować skuteczność osłony, należy przesunąć karty EMI osłony bezpośrednio do podłoża podwozia (Ziemia).
4. Oświetlenie:Zintegrowane żółte i zielone diody LED wymagają odpowiednich zewnętrznych rezystorów ograniczających prąd na PCB, dostosowanych do napięcia napędowego systemu.

Częste pytania

P: Czy KRJ-CB4.2YGZNL ma wewnętrzną magnetykę?

Odpowiedź: Nie, jest to nie-magnetyczny złącze RJ45.

P: Co oznacza montaż "DIP" dla złącza RJ45?

Odpowiedź: DIP (Dual In-line Package) w tym kontekście odnosi się do technologii Through-Hole (THT).Szpilki złącza są zaprojektowane do wprowadzania do otworów przewierconych przez płytę PCB i lutowanych falami po przeciwnej stronie.

P: Czy ten złącze nadaje się do zastosowań przemysłowych?

Odpowiedź: Tak, można zamówić go w zakresie temperatury roboczej w przemyśle od -40°C do +85°C oraz z grubszym złotem pokrytym (do 50μ") w trudnych warunkach.

P: Jakie są wbudowane kolory LED?

Odpowiedź: Złącze posiada zintegrowane żółte i zielone diody LED, które są standardowe do wskazywania stanu połączenia sieciowego i aktywności danych.

P: Czy ten złącze można przetworzyć przy użyciu lutowania z powrotem?

Odpowiedź: wersja standardowa jest zoptymalizowana do lutowania falowego.
