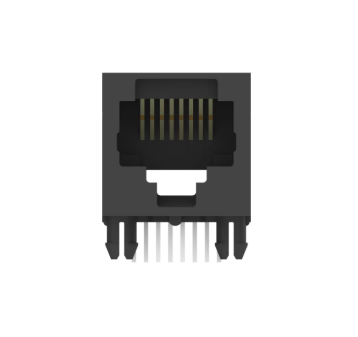

5520426-4 8P8C RJ45 Gniazdo modułowe Cat 3 z otworem przelotowym pod kątem prostym

Szczegóły Produktu

Warunki płatności i wysyłki

Uzyskaj najlepszą cenę
Podkreślić:

5520426-4

,

Gniazdo modułowe Cat 3 RJ45

,

Złącze RJ45 8P8C

5520426-4 8P8C RJ45 Gniazdo modułowe Cat 3 z otworem przelotowym pod kątem prostym


Poznaj złącze RJ45 5520426-4, jednoportowe, kątowe gniazdo przelotowe Cat3 8P8C z pozłacanymi stykami z brązu fosforowego, obudową UL94V-0 i temperaturą roboczą od -40°C do +85°C, zapewniającą niezawodną transmisję sygnału.




5520426-4 Przegląd gniazda RJ45 kategorii 3


Gniazdo RJ45 Cat 3 5520426-4 to najwyższej jakości jednoportowe gniazdo modułowe zaprojektowane z myślą o niezawodnej integracji płytek drukowanych (PCB). To 8-pozycyjne, 8-stykowe złącze (8P8C) o standardowym profilu prostokątnym zapewnia wydajność kategorii 3 (Cat 3) i obsługuje szybkości transmisji danych do 0,01 Gb/s (10 Mb/s). Wyposażony w solidną obudowę PBT wypełnioną szkłem i pozłacane styki o grubości 50 µin, model 5520426-4 zapewnia wyjątkową trwałość, integralność sygnału i niezawodność połączenia w zastosowaniach telekomunikacyjnych, sieciowych i przemysłowych.


Najważniejsze cechy złącza RJ45 5520426-4

  • JednoportowyGniazdo modułowe 1×1 RJ45
  • Standard8P8C (8 pozycji, 8 styków)konfiguracja
  • Kategoria 3 (Kat3)wydajność
  • 10 Mb/s (0,01 Gb/s)możliwości transmisji danych
  • Orientacja montażu PCB pod kątem prostym
  • Zakończenie lutowane przelotowo, zapewniające wysoką niezawodność mechaniczną
  • Standardowy zatrzaskowy interfejs łączący
  • Pozłacana powierzchnia styku o grubości 50 μin (1,27 μm).
  • Styki z brązu fosforowego z podkładką niklową
  • Obudowa z PBT wypełniona szkłemUL94V-0ocena płomienia
  • Zakres temperatur pracy od-40°C do +85°C
  • Nadaje się do systemów do montażu na płycie i panelu




5520426-4 Dane techniczne gniazda modułowego RJ45 kategorii 3


Parametr Specyfikacja
Numer części 5520426-4
Typ produktu złącza Gniazdo modułowe RJ45
Typ interfejsu RJ45
Konfiguracja portu Pojedynczy port (1 × 1)
Liczba pozycji 8
Liczba załadowanych pozycji 8
Orientacja mocowania PCB Prosty kąt
Profil złącza Standard
Orientacja zatrzasku Standard – zatrzask
Kategoria wydajności Kot 3
Szybkość transmisji danych 0,01 Gb/s (10 Mb/s)
Prąd znamionowy styku (maks.) 0,2 A / 1,5 A
Ekranowany NIE
Aplikacja obwodu Sygnał
Kontaktowy materiał bazowy Brąz fosforowy
Poszycie obszaru styku Złoto (Au), 1,27 μm (50 μin)
Skontaktuj się z Underplatingiem Nikiel
Poszycie obszaru zakończenia PCB Cyna
Metoda zakończenia do PCB Otwór przelotowy – lutowany
Długość słupka końcowego i ogona 3,8 mm (0,15 cala)
Materiał obudowy PBT wypełniony szkłem
Kolor obudowy Czarny
Linia środkowa (podziałka) 1,02 mm (0,04 cala)
Lokalizacja wejścia krycia Wejście boczne
Typ mocowania złącza Montaż na płycie / na panelu
Funkcja montażu panelowego Bez
Typ wskaźnika Brak wskaźnika
Wysokość złącza 16,2 mm (0,638 cala)
Zalecana grubość PCB 1,57 mm (0,062 cala)
Zakres temperatury roboczej -40°C do +85°C (-40°F do +185°F)
Ocena palności UL UL94V-0
Ilość w opakowaniu 152 sztuki
Metoda pakowania Pudełko i taca / opakowanie




5520426-4 Karta katalogowa:


5520426-4 RJ45 Connector Datasheet


5520426-4 datasheet PCB Layout




Pytania i odpowiedzi dotyczące gniazda 5520426-4 8P8C RJ45


1. Jaka jest maksymalna szybkość transmisji danych obsługiwana przez złącze RJ45 5520426-4?

Złącze jest przeznaczone dla0,01 Gb/s (10 Mb/s)aplikacji i spełniaKategoria 3 (Kat3)wymagania dotyczące wydajności, dzięki czemu nadaje się do systemów komunikacji 10BASE-T Ethernet i komunikacji głosowej.


2. Czy złącze 5520426-4 jest ekranowane?

Nie. Model 5520426-4 to:nieekranowane gniazdo RJ45i nie obejmuje ekranowania EMI ani zintegrowanych funkcji uziemienia.


3. Czy to złącze zawiera wskaźniki LED?

Nie. Złącze jest dostarczane bez zintegrowanych diod LED stanu i lampek sygnalizacyjnych.


4. Jakie pokrycie zastosowano na powierzchniach stykowych?

Wykorzystywane są styki współpracującePozłacanie 1,27 μm (50 μin) na podkładzie niklowymzapewniając doskonałą trwałość i odporność na korozję.


5. Jaka grubość PCB jest zalecana?

Zalecana grubość PCB to1,57 mm (0,062 cala), co odpowiada standardowej konstrukcji płyty FR-4.
