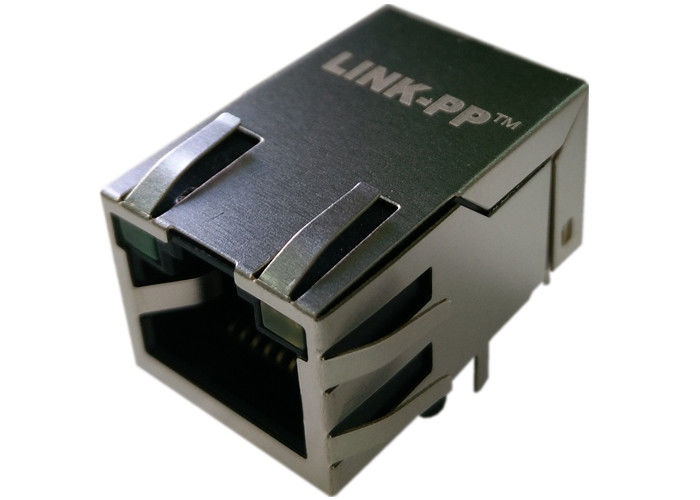

PulseJack J1011F21PNL Złącze żeńskie Ethernet Rj45 Tab-up 10 / 100Mbps

1.10 / 100Base-T Base-T SIngle Port Rj45 Tab-up Zastosowania

2.1X1, INT. MAG., LED, REVERSE LATCH

3. J1011F21PNL 【Projektowanie modelu】

4.SM- LPJ1011ABNL 【Model produkcji masowej】

4.LED opcjonalne, EMI-finger Opcjonalne.

J1011F21PNL Specyfikacja elektryczna: UWAGI DOTYCZĄCE TESTU (25 ± 5 ℃)
1.TR:(100KHZ,0.1V);
TX = 1CT: 1CT ± 3% RX = 1CT: 1CT ± 3% P2.LX: (100 kHz, 100 mV, 8 mA, odchylenie DC)
PINS: (P1, P2), (P7, P8) = 350uH MIN
3.HIPOT:
PINS (P1, P3, P2) DO (J1, J2) = 1500VAC ZA 60 SEKUND
PINS (P7, P6, P8) DO (J3, J6) = 1500VAC NA 60 SEKUND
4. UTRATĘ WERSJI:
-1.0dB MAX @ 1.0MHz do 65MHz
5. STRATY RETURN:
-20dB MIN @ 1MHz TO 10MHz
-16dB MIN @ 10MHz do 30MHz
-12dB MIN @ 30MHz do 60MHz
-10dB MIN @ 60MHz do 100MHz
6.CROSS TALK:
-40dB MIN @ 1MHz DO 30MHz
-35dB MIN @ 30MHz do 60MHz
-30dB MIN @ 60MHz do 100MHz
7.COMMON DO TRYBU WSPÓLNEGO ODRZUCAJ:
-30dB MIN @ 1MHz DO 50MHz
-20dB MIN @ 50MHz DO 150MHz
8.OPRÓŻNIAJĄCA TEMPERATURA: 0 ℃ ~ 70 ℃.
