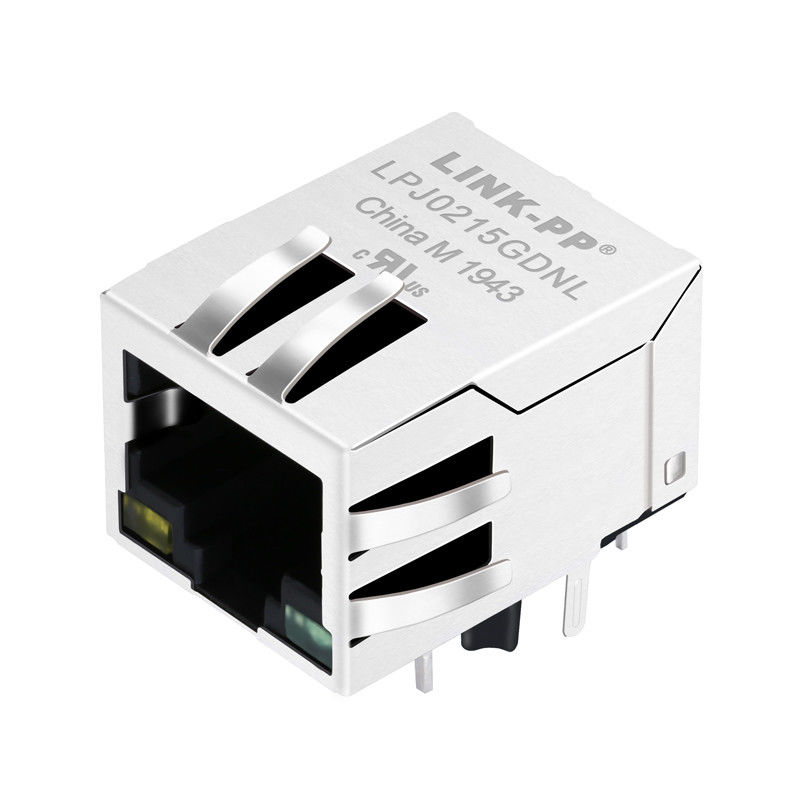

HFJ11-S101-L21 RJ45 Modular Jack 10 / 100Base-T LPJ0215GDNL Smart Home System

HFJ11-S101-L21 Gniazdo modułowe RJ45 10 / 100Base-T LPJ0215GDNL System inteligentnego domu

Szybkie Szczegóły

1.Aplikacje 10/100 Base-T

2.8P 8CZintegrowany filtr Rj45 żeńskie gniazdo

3. HFJ11-S101-L21【Projektowanie modelu】

4.LPJ0215GDNL【Model produkcji masowej】

4. Opcjonalnie dioda LED, opcjonalnie palec EMI.

Opis


1X1 RJ45 Magjack z / bez diod LED, zgodny z IEEE 802.3af / at

1. Cechy typu produktu:

1) Typ produktu = złącze
2) Typ gniazda = RJ45
3) Profil = Standard
4) Orientacja montażu PCB = wejście z boku (kąt prosty) / wejście od góry (pionowo)

2. Mocowanie mechaniczne:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z wypowiedzeniem:
1) Palec EMI - dół = brak
2) Sposób zakończenia = lut

5. Funkcje związane z ciałem:
1) Konfiguracja portu = pojedynczy / wiele
2) Palce EMI - góra i boki = z / bez
3) Orientacja zatrzasku = Standard - Zatrzask w dół
4) długość końcówki PCB

6. Funkcje związane z kontaktem:
1) Wstępnie załadowane = Tak
2) Rodzaj zakończenia kontaktu = otwór przelotowy / montaż powierzchniowy

7. Funkcje związane z obudową:
1) Rodzaj złącza = Jack

8. Standardy branżowe:
1) Zgodność z RoHS / ELV = zgodność z RoHS, zgodność z ELV
2) Procesy lutowania bezołowiowego = lut falowy zdolny do 240 ° C,

Lut na fali do 260 ° C, lut na fali do 265 ° C
3) Historia zgodności z RoHS / ELV = zawsze był zgodny z RoHS

9. Oznakowanie identyfikacyjne:
1) Kolor lewej diody LED (pozycja # 1) = zielony - rezystor 250 omów
2) Kolor prawej diody LED (pozycja # 2) = zielony - rezystor 250 omów

10. Warunki użytkowania:
1) Dotyczy = Płytka drukowana
2) Warunki środowiskowe = biuro / lokal
3) Temperatura pracy (° C) = 0 - 70 / -40 - +85

11. hipot:

1500 Vrms MIN

Aplikacje dla użytkownika terminala

Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL,Rozwiązania Call Center, złożone dekodery, konfiguracja bramek VOIP, protokół Border Gateway, szybki przełącznik Ethernet ...

Przewaga konkurencyjna

18 lat doświadczenia w produkcji,

2600 pracowników,

100% test

Elastyczny czas dostawy

Główny klient

Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikacja EMS

Elastyczny montaż PCB;Sztywno-elastyczny zespół PCB;Microelectronic, Flip Chip;Microelectronic, Chip On Board;Zespół optoelektroniczny;Zespół RF / Wireless;Montaż przelotowy;Montaż powierzchniowy;Montaż systemu;Zespół płytki drukowanej
