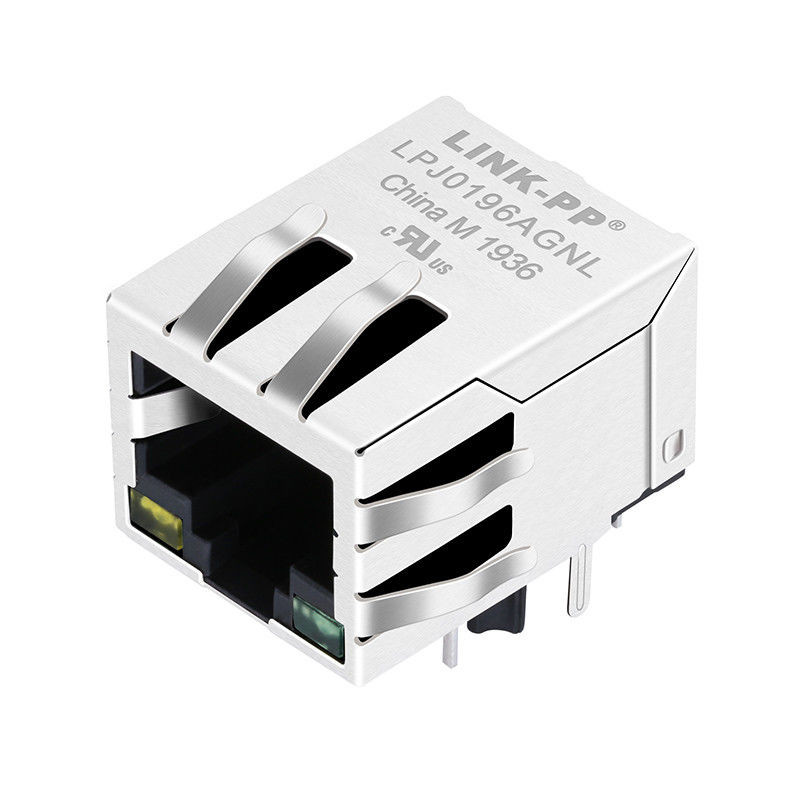

XPJG-01K-1-PK3-310 Gniazdo modułowe RJ45 10 / 100Base-T LPJ0196AGNL Inteligentny dom

GISX-188S2-9001 Gniazdo modułowe RJ45 10 / 100Base-T LPJ0195CNL Inteligentny dom

Szybkie Szczegóły

1.Aplikacje 10/100 Base-T

2.Gniazdo jednoportowe 1X1

3. XPJG-01K-1-PK3-310【Projektowanie modelu】

4.LPJ0196AGNL【Model produkcji masowej】

4. Opcjonalnie dioda LED, opcjonalnie palec EMI.

Opis


1X1 RJ45 Magjack z / bez diod LED, zgodny z IEEE 802.3af / at

1. Cechy typu produktu:

1) Typ produktu = złącze
2) Typ gniazda = RJ45
3) Profil = Standard
4) Orientacja montażu PCB = wejście z boku (kąt prosty) / wejście od góry (pionowo)

2. Mocowanie mechaniczne:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z wypowiedzeniem:
1) Palec EMI - dół = brak
2) Sposób zakończenia = lut

5. Funkcje związane z ciałem:
1) Konfiguracja portu = pojedynczy / wiele
2) Palce EMI - góra i boki = z / bez
3) Orientacja zatrzasku = Standard - Zatrzask w dół
4) długość końcówki PCB

6. Funkcje związane z kontaktem:
1) Wstępnie załadowany = Tak
2) Rodzaj zakończenia kontaktu = otwór przelotowy / montaż powierzchniowy

7. Funkcje związane z obudową:
1) Rodzaj złącza = Jack

8. Standardy branżowe:
1) Zgodność z RoHS / ELV = zgodność z RoHS, zgodność z ELV
2) Procesy lutowania bezołowiowego = lut falowy zdolny do 240 ° C,

Lut na fali do 260 ° C, lut na fali do 265 ° C
3) Historia zgodności z RoHS / ELV = zawsze był zgodny z RoHS

9. Oznakowanie identyfikacyjne:
1) Kolor lewej diody LED (pozycja # 1) = zielony - rezystor 250 omów
2) Kolor prawej diody LED (pozycja # 2) = zielony - rezystor 250 omów

10. Warunki użytkowania:
1) Dotyczy = Płytka drukowana
2) Warunki środowiskowe = biuro / lokal
3) Temperatura pracy (° C) = 0 - 70 / -40 - +85

11. hipot:

1500 Vrms MIN

Aplikacje dla użytkownika terminala

Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL,Rozwiązania Call Center, złożone dekodery, konfiguracja bramek VOIP, protokół Border Gateway, szybki przełącznik Ethernet ...
