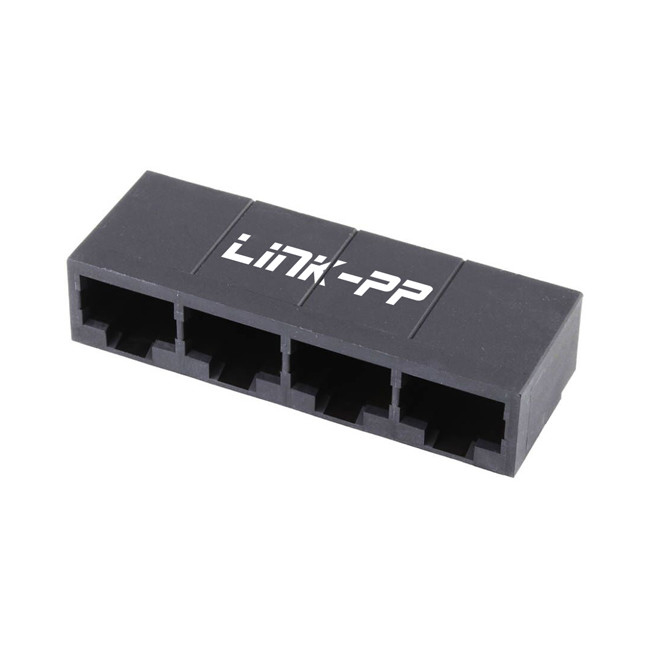

Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ISO,ROHS,REACH
Numer modelu: 43223-8140
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: $0.09-$3.85
Szczegóły pakowania: Płytka
Czas dostawy: Akcje
Zasady płatności: TT,NETTO30/60/90 dni
Możliwość Supply: 4200 000 sztuk/miesiąc
Kategoria: |
Gniazda i wtyczki modułowe |
Magnetyczny: |
bez |
Liczba portów: |
1x4 porty |
Liczba pozycji/kontaktów: |
8p8c |
Kategoria wydajności: |
Kot 3 |
PoE: |
N/A |
Kategoria: |
Gniazda i wtyczki modułowe |
Magnetyczny: |
bez |
Liczba portów: |
1x4 porty |
Liczba pozycji/kontaktów: |
8p8c |
Kategoria wydajności: |
Kot 3 |
PoE: |
N/A |
| ProduktKategoria |
Modułowe gniazda i wtyczki |
|---|---|
| Konfiguracja portu |
1x4 |
| Rury świetlne / diody LED | Żadnego |
| Pozycje / załadowane kontakty | 8/8 |
| Orientacja | W kącie prawego wejścia (po stronie) |
| Styl interfejsu zakończenia | Przez dziurę |
| Zdolność procesu bez ołowiu | WALWA |
| PoE | N/A |
| Jack Height | 12.83 mm |
| Lokalizator PCB | - Tak, proszę. |
| Utrzymanie PCB | - Tak, proszę. |
| Grubość PCB - zalecana | 1.57 mm |
| Interfejs pasma - parzenie | 10,02 mm |
| Interfejs pitch - termination | 1.27mm |
| Prąd - maksymalny prąd na kontakt | 1.5A |
| Osłonięte | - Nie, nie. |
| Napięcie - maksymalne | 150V AC (RMS) |
| Materiał - Metal | Fosfor Brąz |
| Materiał - pokrycie płaszczem | Złoto |
| Materiał - zakończenie obróbki | Płytka |
| Materiał - żywica | Wyroby termoplastyczne o wysokiej temperaturze |
| Kolor - żywica | Czarne |
| Trwałość | Maksymalnie 500 cykli parzenia |
| Zakres temperatury pracy | -40° do +85°C |
| Pożarność | 94V-0 |
Wymagania mechaniczne dla podnośnika 43223-8140 8P8C:
|
Opis |
Warunki badania |
Wymóg |
|
Siła łącznika |
łącznik Mate w tempie |
22 N (5 lbf) |
|
Trwałość |
Złącza Mate do 500 cykli przy |
Maksymalnie 10 miliomersów |
|
Wibracje |
Połączacze i wibracje |
Maksymalnie 10 miliomersów |
|
Siła zatrzymania wtyczki |
Wykorzystać siłę odciągania osiowego na wtyczce w |
89 N (20 lbf) |
|
Siły separacji PCB |
Wykorzystanie ładunku prostopadłego na wtyczce w |
4.5 N (1 lbf) |
Lokalizator PCB:Pomaga dokładnie zlokalizować gniazdo modułu na płytce PCB, zapewniając prawidłowe wyrównanie pinów z podkładkami PCB.
Utrzymanie PCB:Zapewnia, że podnośnik modułu jest mocno przymocowany do PCB, aby zapobiec ruchowi podczas obsługi, lutowania lub pracy.
1) Materiał:
Wymóg: Wymóg:
Wymagania w zakresie ochrony środowiska
Wykorzystanie: .012/ 0.30 TYLKO
2) Dla sześciu przewodu, pomiędzy linią centralną a linią centralną jest.448/11.38,
Dla ośmiu przewodu, od środka do środka, odległość wynosi.550/ 13.97.
