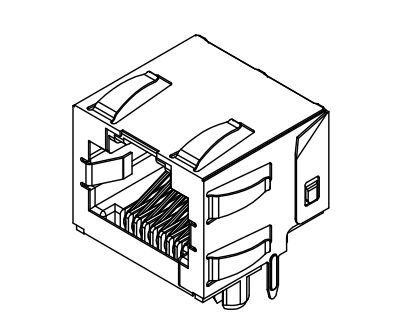

44620-0002 Ekranowane gniazdo modułowe RJ45 z funkcją blokowania RJ-11

Złącze 44620-0002 to wysokowydajne, jednopunktowe (1x1) odwrócone złącze modułowe przeznaczone do zastosowań w sieciach o wysokiej gęstości i telekomunikacji. Dzięki niskiemu profilowi i orientacji pod kątem prostym, to ekranowane złącze zostało zaprojektowane z myślą o trwałości i doskonałej integralności sygnału w kompaktowych środowiskach.

Jego wyróżniająca się funkcja RJ-11 Keepout Feature zapewnia mechaniczne zabezpieczenie, zapobiegając przypadkowemu włożeniu mniejszych wtyczek RJ-11 lub RJ-12, które mogłyby uszkodzić zewnętrzne styki interfejsu RJ-45.

Cechy jednopunktowego złącza RJ45 bez magnesów:

Ekranowane żeńskie złącza RJ45 8P8C to niezawodne komponenty do połączeń sieciowych. Posiada jednopunktowe złącze 1x1 z zaczepem skierowanym do góry, co zapewnia łatwe i bezpieczne włożenie do odpowiedniego gniazda. Brak diod LED sprawia, że nadaje się do urządzeń, które nie wymagają wizualnego wskaźnika stanu. To ekranowane złącze RJ45 jest zgodne z przepisami RoHS i przepisami dotyczącymi zrównoważonego rozwoju środowiska.

• Odwrócona konstrukcja (górny zaczep): Optymalizuje przestrzeń na płytce drukowanej i upraszcza zarządzanie kablami w ciasnych obudowach.
• Zintegrowane ekranowanie: Posiada mosiężną osłonę z zaczepami uziemienia panelu, zapewniającą doskonałą ochronę przed zakłóceniami elektromagnetycznymi i uziemienie.
• Ochrona przed włożeniem RJ-11: Konstrukcja mechaniczna zapobiega uszkodzeniom spowodowanym nieprawidłowym włożeniem wtyczki.
• Najwyższa jakość materiałów: Wykonane z wysokotemperaturowego nylonu wypełnionego szkłem (UL 94V-0) i styków z brązu fosforowego o wysokiej przewodności.
• Niezawodne pokrycie: 50 mikocal (1,27 $mu$m) selektywnego pokrycia złotem w obszarze styku zapewnia długotrwałą trwałość połączeń do 500 cykli.

44620-0002 RJ45 bez magnesów​ Szczegółowe specyfikacje

Fizyczne i mechaniczne

Specyfikacje elektryczne

Specyfikacje lutowania i środowiskowe​

44620-0002 Karta katalogowa RJ45:

Modułowe gniazdo RJ45 Zgodność i normy

• Przepisy FCC: Zgodne z FCC Part 68.5 dla złączy modułowych.
• Norma kosmetyczna: Zgodne z wymaganiami klasy B normy PS-45499-002.
• Specyfikacja produktu: PS-43860-003.
• Palność: Zgodne z UL 94V-0.

Najczęściej zadawane pytania dotyczące modułowego złącza RJ-45 Molex 44620-0002

1. Ogólny przegląd produktu

Pyt. 1: Co to jest funkcja "RJ-11 Keepout Feature"?

Jest to konstrukcja mechaniczna zapobiegająca przypadkowemu włożeniu wtyczki RJ-11 do gniazda RJ-45, chroniąc wrażliwe zewnętrzne styki przed uszkodzeniem.

Pyt. 2: Co oznacza "odwrócone" w tym złączu?

Gniazdo ma zaczep skierowany do góry. Zaczep blokujący kabla połączeniowego jest skierowany do góry, gdy złącze jest zamontowane na płytce drukowanej.

Pyt. 3: Czy to złącze jest ekranowane?

Tak. Zawiera mosiężną osłonę zapewniającą ochronę przed zakłóceniami elektromagnetycznymi i zaczepy uziemienia panelu.

2. Materiał i jakość wykonania

Pyt. 1: Jakie materiały są używane?

• Obudowa: Czarny, wypełniony szkłem nylon (PA), zgodny z UL 94V-0
• Styki: Wysokowydajny brąz fosforowy
• Osłona: Wytrzymały mosiądz

Pyt. 2: Jakie są specyfikacje pokrycia?

• Obszar styku: Min. 50 μin (1,27 μm) złota
• Obszar ogona PCB: Min. 100 μin (2,54 μm) cyny
• Podkład: Min. 50 μin (1,27 μm) niklu
• Osłona: 100 μin (2,54 μm) niklu na 50 μin (1,27 μm) miedzianym podkładzie

3. Specyfikacje techniczne i układ

Pyt. 1: Jaka jest wysokość gniazda?

Niski profil: 13,46 mm (.530")

Pyt. 2: Jaka jest zalecana grubość PCB?

1,57 mm (.062")

Pyt. 3: Jakie są tolerancje średnicy otworów dla układu PCB?

Typowa średnica otworu na styk: 0,89 ± 0,08 mm (.035" ± .003")

4. Zgodność i normy

Pyt. 1: Czy to gniazdo spełnia przepisy FCC?

Tak, jest zgodne z przepisami FCC Part 68.5 dla złączy modułowych.

Pyt. 2: Jaka jest specyfikacja kosmetyczna?

Zgodne z wymaganiami klasy B specyfikacji kosmetycznej PS-45499-002.

Pyt. 3: Czy te gniazda można układać w stos?

Możliwe jest układanie w stosy od boku do boku w wersjach bez zaczepów uziemienia panelu.

5. Pakowanie i obsługa

Pyt. 1: Jak pakowany jest model 44620-0002?

Pakowany w termoformowane tacki zgodnie ze specyfikacją Molex PK-43860-005.

Pyt. 2: Jaki jest zakres temperatury lutowania?

Wytrzymuje lutowanie falowe do 260°C.
