Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: ARJM11A1-805-NN-EW2
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.09-$1.85
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 250000-320000 / miesiąc
Numer części: |
ARJM11A1-805-NN-EW2 |
Oryginalny Munafactuer: |
LINK-PP |
aplikacji: |
2.5G Base-T |
Zakończenie: |
Lutowane |
Diody LED: |
Opcjonalne |
Styl montażu: |
DIP / Side Entry |
Numer części: |
ARJM11A1-805-NN-EW2 |
Oryginalny Munafactuer: |
LINK-PP |
aplikacji: |
2.5G Base-T |
Zakończenie: |
Lutowane |
Diody LED: |
Opcjonalne |
Styl montażu: |
DIP / Side Entry |

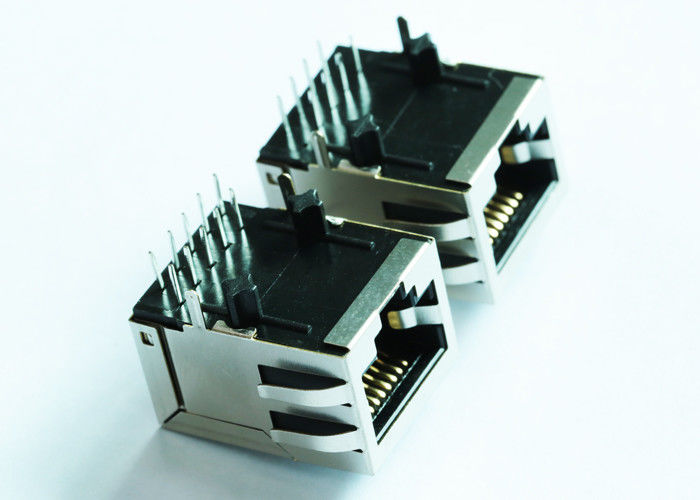

2,5G BASE-T RJ45 1 x 1 ZINTEGROWANY ZŁĄCZE MAGNETYCZNE
1.RJ-45 musi być zgodny ze standardem FCC
2. Zgodność z wymaganiami standardów IEEE802.3u.
3. Złącze RJ 45 z magnetycznym 2.5G BASE-TX.
4. Zgodność z wymaganiami RoHS - cała część Bez Cd, bez Hg, bez Cr6 +, bez PBB i PBDE oraz bez Pb na zewnętrznych pinach.
5. Zakres temperatury pracy: 0 ℃ do + 70 ℃.
6. Zakres temperatury przechowywania: -25 ℃ do + 125 ℃
7. Model projektowania : 【ARJM11A1-805-NN-EW2】
8. Model produkcji masowej : 【LPJXXXXXXNL】
MAG.REVERSE LATCH,
Opcjonalna dioda LED; Palec EMI Opcjonalny.
Status części | Aktywny | |
---|---|---|
Typ złącza | RJ45 | |
Liczba portów | 1 | |
Liczba rzędów | 1 | |
Aplikacje | 2.5G Base-T, AutoMDIX | |
Typ mocowania | Przez otwór | |
Orientacja | Kąt 90 ° (po prawej) | |
Zakończenie | Lutować | |
Wysokość powyżej planszy | 0,535 ”(13,59 mm) | |
Kolor diody LED | Nie zawiera diody LED | |
Liczba rdzeni na walec | 8 | |
Zastawianie | Ekranowany palec EMI | |
funkcje | Blokada deski | |
Kierunek zakładki | Na dół | |
Materiał kontaktowy | - | |
Kontakt Zakończ | Złoto | |
temperatura robocza | -40 ° C ~ 85 ° C | |
Kontakt Zakończ Grubość | 6,00 µin (0,152 µm) | |
Materiał osłony | - | |
Materiał dielektryczny | - |
Partner biznesowy
• Texas Instruments
LINK-PP jest preferowanym dostawcą TI.
Witamy na stronie TI: http://www.ti.com/tool/beaglebk#0
Zobaczysz nasze logo „LINK-PP” na płycie BeagleBone.
1. Cechy produktu:
1) Typ produktu = Złącze
2) Typ gniazda = RJ45
3) Profil = Standard
4) Orientacja montażu PCB = wejście boczne (kąt prosty) / wejście górne (pionowe)
2. Mocowanie mechaniczne:
1) Konfiguracja Jack = 1 x 1
3. Charakterystyka elektryczna:
1) Shielded = Tak
4. Funkcje związane z rozwiązaniem:
1) Palec EMI - Dół = Bez
2) Metoda zakończenia = lutowanie
5. Funkcje związane z ciałem:
1) Port Configuration = Single / Multi
2) Palce EMI-Top i Sides = Z / Bez
3) Orientacja zatrzasku = Standard - zatrzask
4) Długość ogona PCB
6. Funkcje związane z kontaktem:
1) Preloaded = Tak
2) Typ zakończenia stykowego = Otwór przelotowy / Montaż powierzchniowy
7. Funkcje związane z mieszkaniem:
1) Styl złącza = Jack
8. Normy branżowe:
1) Zgodność z RoHS / ELV = zgodność z RoHS, zgodność z ELV
2) Bezołowiowe procesy lutownicze = lut lutowniczy zdolny do 240 ° C,
Fala lutownicza zdolna do 260 ° C, lutowanie falowe do 265 ° C
Opcjonalne lutowanie rozpływowe;
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS
9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja # 1) = Zielony - rezystor 250 omów
2) prawy kolor LED (pozycja # 2) = zielony - rezystor 250 omów
10. Warunki użytkowania:
1) Dotyczy = Płytka drukowana
2) Warunki środowiskowe = biuro / pomieszczenia
3) Temperatura pracy (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500 Vrms MIN
Aplikacje dla użytkownika terminalu
Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. Urządzenia sieciowe i komunikacyjne, takie jak HUB, karta PC, przełącznik, router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, konfiguracja bramek VOIP, protokół Border Gateway, szybki przełącznik ethernet. ..
Przewaga konkurencyjna
18 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
Główny klient
Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Aplikacja EMS
Wbudowany elastyczny zespół PCB; Sztywny, elastyczny zespół PCB; Microelectronic, Flip Chip; Microelectronic, Chip On Board; Zespół optoelektroniczny; RF / Wireless Assembly; Montaż przez otwór; Montaż powierzchniowy; Montaż systemu; Zespół obwodów drukowanych
