Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: 5631-S-K6-F-8C
Dokument: LPJE101CNL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.05-$1.28
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4200K-PCS / miesiąc
Nazwa produktu: |
Jednoportowe złącze RJ45 |
System kablowy: |
Gatunek 5/5e |
Styl zakończenia: |
Przez dziurę |
Płeć: |
RJ45 żeńskie |
Zakończenie: |
Lutować |
Aplikacja: |
Sieć, telekomunikacja, sygnał |
Nazwa produktu: |
Jednoportowe złącze RJ45 |
System kablowy: |
Gatunek 5/5e |
Styl zakończenia: |
Przez dziurę |
Płeć: |
RJ45 żeńskie |
Zakończenie: |
Lutować |
Aplikacja: |
Sieć, telekomunikacja, sygnał |

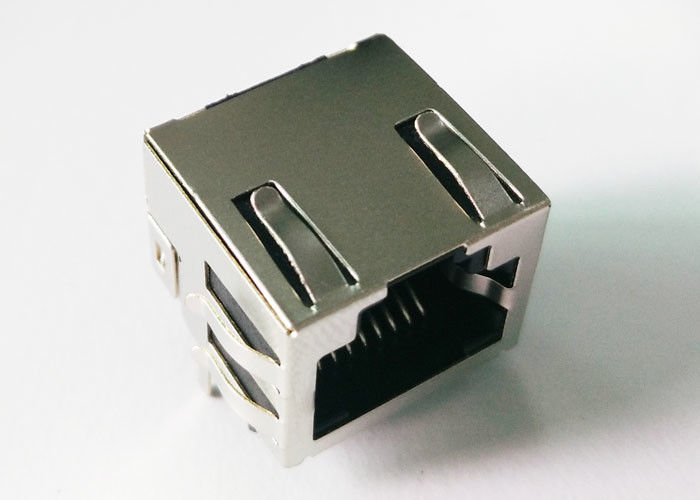

5631-S-K6-F-8C Złącze modułowe RJ45 ekranowane (Numer części LINK-PP LPJE101CNL) to jednoportowe żeńskie złącze RJ45 8P8C bez zintegrowanej elektroniki magnetycznej, zaprojektowane dla urządzeń sieciowych Ethernet wymagających niezawodnej integralności sygnału i ekranowania EMI.
To bocznie wprowadzane ekranowane złącze RJ45 posiada palce uziemiające EMI, pozłacane styki oraz montaż lutowniczy THT, co czyni je odpowiednim dla urządzeń sieciowych o wysokiej niezawodności, takich jak routery, przełączniki i konstrukcje LAN-on-Motherboard.
Złącze obsługuje standardowe interfejsy Ethernet i jest zoptymalizowane dla aplikacji sieciowych bez PoE, gdzie elektronika magnetyczna jest zaimplementowana zewnętrznie na płytce drukowanej.
| Parametr | Specyfikacja |
|---|---|
| Numer części | LPJE101CNL |
| Alternatywny P/N | 5631-S-K6-F-8C |
| Typ złącza | Złącze modułowe RJ45 |
| Konfiguracja portu | 1 × 1 |
| Pozycja styku | 8P8C |
| Ekranowanie | Ekranowane z palcami EMI |
| Elektronika magnetyczna | Bez zintegrowanej elektroniki magnetycznej |
| LED | Brak LED |
| Typ montażu | Przelotowy (THT) |
| Kąt montażu na PCB | Boczne wejście |
| Orientacja zatrzasku | Zakładka w górę |
| Kołek mocujący PCB | Kołek T |
| Pokrycie styku | Złoto 6µ"/15µ"/30µ" |
| Materiał styku | Mosiądz fosforowy |
| Materiał izolatora | PBT |
| Klasa palności | UL94-V0 |
| Cykle złączeń | 500 |
| Certyfikat UL | E324776 |
| Wymiar | Cale | mm |
|---|---|---|
| Długość | 0.620 | 15.75 |
| Szerokość | 0.640 | 16.25 |
| Wysokość | 0.516 | 13.10 |
| Parametr | Specyfikacja |
|---|---|
| Prąd znamionowy | 1.5 A |
| Napięcie robocze | 120 VAC |
| Rezystancja izolacji | ≥ 1000 MΩ |
| Rezystancja styku | ≤ 20 mΩ |
| Napięcie przebicia | 1000 VAC / 1 minuta |
| Parametr | Specyfikacja |
|---|---|
| Temperatura pracy | −40°C do +85°C |
| Zgodność | Zgodność z RoHS |
| Proces lutowania | Lutowanie na fali bezołowiowe JEDEC |
5631-S-K6-F-8C ekranowane złącze RJ45 jest szeroko stosowane w systemach sieci Ethernet i komunikacyjnych, w tym:
LINK-PP LPJE101CNL jest W 100% kompatybilny z 5631-S-K6-F-8C, oferując niezawodny zamiennik dla istniejących projektów sprzętu Ethernet bez konieczności modyfikacji PCB.
LINK-PP zapewnia pełne portfolio złączy RJ45, złączy zintegrowaną elektroniką magnetyczną (MagJack), transformatorów LAN i rozwiązań łączności Ethernet o wysokiej prędkości dla producentów sprzętu sieciowego na całym świecie.
