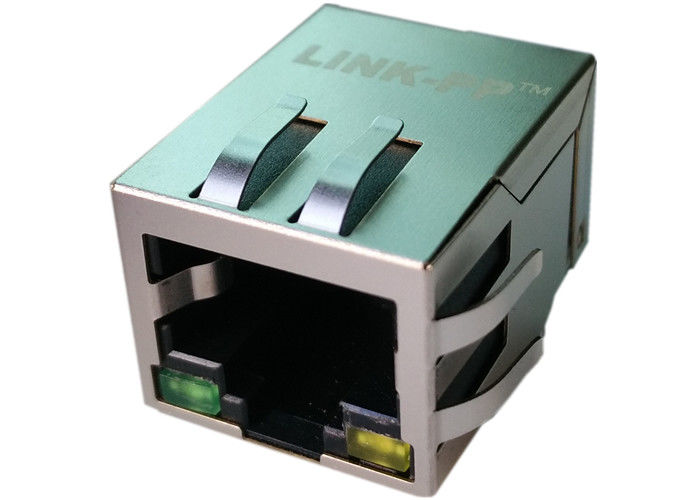

LPJ0017GENL Złącze RJ45 modułowe Jack Cross Rj45 HR911157C

Wydajność elektryczna

LPJ0017GENL jest zoptymalizowany do zastosowań Ethernet 10/100 Base-T. Współczynnik obrotu transformatora jest precyzyjnie utrzymywany na poziomie 1:1 zarówno dla par nadawczych, jak i odbiorczych,zapewnienie integralności sygnału przez barierę izolacyjnąIndukcja pierwotna jest określona na poziomie co najmniej 350 μH przy częstotliwości 100 MHz z przesunięciem prądu stałego 0,1 V 8 mA, wystarczającym do utrzymania jakości sygnału w aplikacjach Ethernet.

Złącze wykazuje doskonałą wydajność w kluczowych parametrach elektrycznych.zapewnienie utrzymania siły sygnału w całym zakresie częstotliwości stosowanym przez 10/100 EthernetSpecyfikacje strat zwrotnych różnią się w zależności od zakresu częstotliwości (-18dB w częstotliwości 1-30 MHz, -16dB w częstotliwości 40 MHz, -14dB w częstotliwości 50 MHz i -12dB w częstotliwości 60-80 MHz), zapewniając utrzymanie odbicia sygnału na minimalnym poziomie,zmniejszenie błędów w danych.

Rozmowa między parami sygnałów jest dobrze kontrolowana, ze specyfikacjami w zakresie od -45 dB przy 30 MHz do -35 dB przy 100 MHz, zapewniając doskonałe oddzielenie kanałów.częstotliwości odrzucenia w trybie wspólnym wahają się od -35 dB przy 30 MHz do -25 dB przy 100 MHzIzolacja jest oceniana na 1500 Vrms (test hipot), zapewniając solidną ochronę przed nadwyżkami napięcia i zapewniając bezpieczeństwo w różnych zastosowaniach.

WLINK-PPSpecjalizujemy się w wysokiej wydajności rozwiązaniach RJ45 dostosowanych do nowoczesnych wymagań sieciowych:

• Opcje zabezpieczone/nie zabezpieczone:Idealne dla środowisk przemysłowych i biurowych.
• Kontakty złote:Zapewnienie minimalnej straty sygnału i odporności na korozję.
• Zgodność z normami TIA/EIA-568:Gwarancja interoperacyjności i niezawodności.
• Opcje szybkości transmisji danych:obsługujące 10/100/1000 Mbps, 10 Gbps i więcej.
• Zastosowanie:Łączy komputery, routery, przełączniki i urządzenia IoT, umożliwiając szybki transfer danych, VoIP i automatyzację przemysłową.
