Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: LPJE601XDNL
Dokument: LPJE601XDNL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.2-$0.85
Szczegóły pakowania: 54 szt / taca, 24 tacki = 37 * 30 * 30 cm = 1296 szt. = 10 kg / karton
Czas dostawy: 3-5 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4300K.PCS / miesiąc
PN: |
LPJE601XDNL |
Liczba portów: |
1x1 |
Zatrzask: |
W górę |
Kategoria wydajności: |
Cat 5e |
Liczba pozycji/styków: |
8p8c |
Typ mocowania: |
Tht |
Opcja LED: |
bez |
Wskaźniki EMl: |
bez |
Metalowa tarcza: |
Osłonięty |
Orientacja: |
Pionowy (wejście od góry) |
PN: |
LPJE601XDNL |
Liczba portów: |
1x1 |
Zatrzask: |
W górę |
Kategoria wydajności: |
Cat 5e |
Liczba pozycji/styków: |
8p8c |
Typ mocowania: |
Tht |
Opcja LED: |
bez |
Wskaźniki EMl: |
bez |
Metalowa tarcza: |
Osłonięty |
Orientacja: |
Pionowy (wejście od góry) |

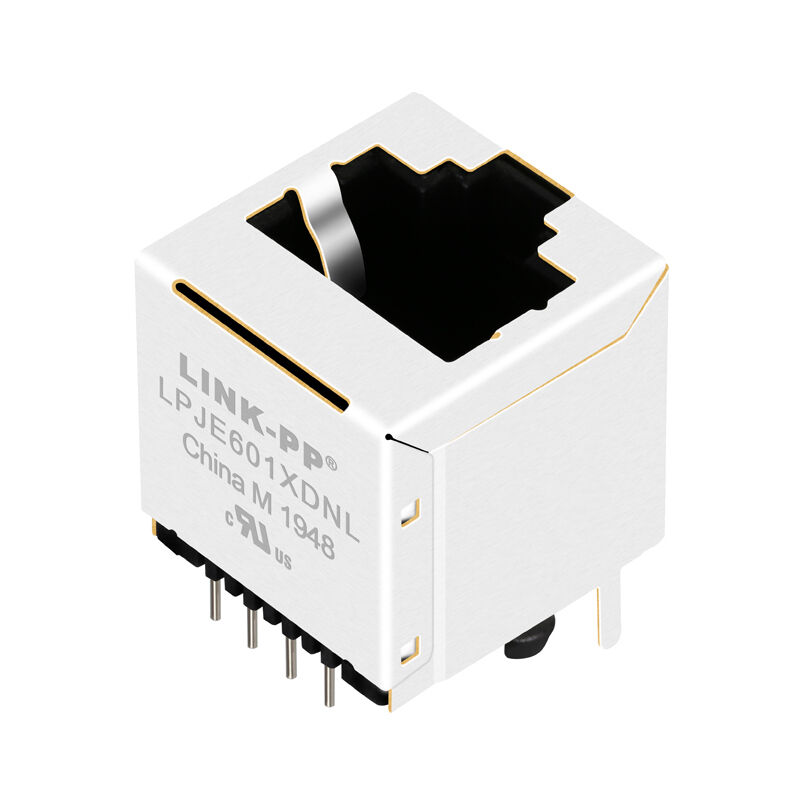

LPJE601XDNL to złącze RJ45 z jednym portem (1x1) pionowe, z 8 pozycjami i 8 stykami (8P8C). Jest przeznaczone do montażu przelotowego na płytce drukowanej (PCB), zapewniając silne mocowanie mechaniczne i niezawodną wydajność lutowania w zastosowaniach przemysłowych i komercyjnych.
Pionowe złącze RJ45 LPJE601XDNL 1x1 to wysokowydajne gniazdo modularne 8P8C przeznaczone do zastosowań sieci Ethernet 10/100Base-T. Charakteryzujące się górnym (pionowym) wejściem, zatrzaskiem Tab Up i metalowym ekranowaniem bez zakładek EMI, złącze to jest idealne do kompaktowych układów PCB wymagających stabilnej transmisji sygnału i solidnej wytrzymałości mechanicznej.
Zaprojektowany bez zintegrowanej magnetyki ani diod LED, LPJE601XDNL jest opłacalnym i elastycznym rozwiązaniem dla zastosowań, w których stosuje się zewnętrzne elementy magnetyczne lub wskaźniki wizualne nie są wymagane.
| Kategoria | Parametr | Specyfikacja |
|---|---|---|
| Elektryczne | Napięcie znamionowe | 125 VAC RMS |
| Prąd znamionowy | 1,5 A | |
| Rezystancja styku | 50 mΩ Maks. | |
| Rezystancja izolacji | 500 MΩ Min @ 500V DC | |
| Wytrzymałość dielektryczna | 1000 VAC RMS, 60Hz (1 minuta) | |
| Mechaniczne | Materiał obudowy | LCP, z atestem UL94V-0 |
| Materiał styku | Brąz fosforowy (grubość 0,35 mm) | |
| Materiał ekranu | Mosiądz (0,20–0,25 mm), cynowany | |
| Żywotność | ≥ 750 cykli parowania | |
| Środowiskowe | Temperatura pracy | -40°C do +85°C |
| Temperatura przechowywania | -40°C do +85°C | |
| Temperatura lutowania na fali | 265°C (maks. 5 sekund) |
Orientacja z wejściem od góry umożliwia efektywne pionowe układanie płytek drukowanych, co czyni go idealnym do kompaktowych urządzeń sieciowych.
Bez zintegrowanej magnetyki, LPJE601XDNL pozwala inżynierom na:
Złącze zawiera ekranowanie z cynowanego mosiądzu w celu:
Pionowe złącze RJ45 LPJE601XDNL 1x1 to doskonały wybór dla inżynierów poszukujących kompaktowego, opłacalnego i niezawodnego interfejsu Ethernet bez zintegrowanej magnetyki ani diod LED.
Nie, to złącze jest niemagnetycznym gniazdem RJ45, wymagającym zewnętrznych elementów magnetycznych.
Jest przeznaczone do zastosowań 10/100Base-T (Cat 5e), nie jest zoptymalizowane pod kątem Gigabit (1000Base-T).
Posiada pionową konstrukcję (wejście od góry), idealną do kompaktowych układów PCB.
Nie, ten model jest dostarczany bez diod LED, co czyni go odpowiednim do minimalistycznych projektów.
Nie, złącze posiada metalowe ekranowanie, ale brak zakładek uziemiających EMI.
