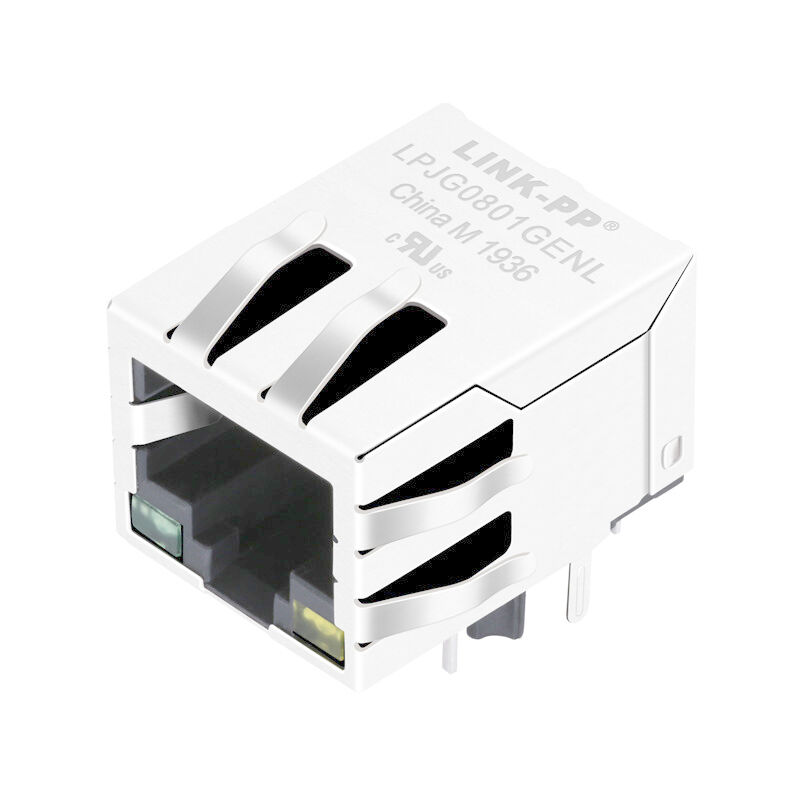

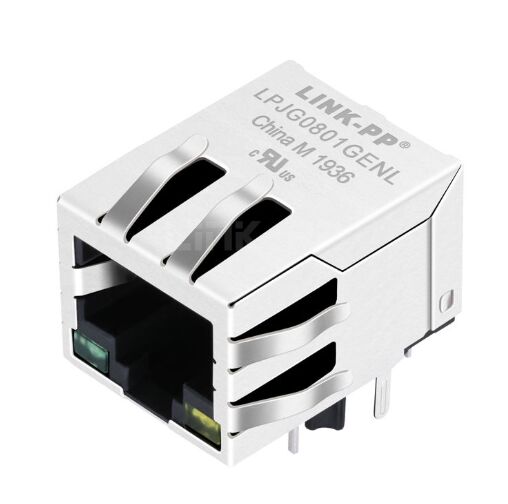

48F-01GYD2NL 1000BASE-T RJ45 Gniazdo magnetyczne Jednoportowe z otworami przelotowymi

48F-01GYD2NL to pojedynczy port 1000BASE-T RJ45 MagJack ze zintegrowaną elektroniką magnetyczną, obudową do montażu przewlekanego, zgodnością z RoHS i pozłoceniem 6u” dla niezawodnej łączności Ethernet.

48F-01GYD2NL 1000BASE-T RJ45 MagJack Przegląd

Tak. Ta wersja jest określona jako 48F-01GYD2NL RJ45 1000BASE-T MagJack oferuje silne połączenie zintegrowanej elektroniki magnetycznej, stabilności montażu przewlekanego, zgodności z RoHS i trwałego pokrycia styków. Jest to praktyczny wybór dla projektów Gigabit Ethernet wymagających niezawodnej wydajności sygnału, wyraźnego wskazania LED i długiej żywotności.jednoportowe złącze Ethernet modularne ze zintegrowaną elektroniką magnetyczną zaprojektowane z myślą o stabilnej wydajności sieci Gigabit. To gniazdo RJ45 do montażu przewlekanego jest zbudowane z myślą o wymagających zastosowaniach LAN, gdzie liczy się integralność sygnału, wydajność EMI i długotrwała trwałość.

Dzięki zgodności z RoHS, Wersja i solidnej konstrukcji do montażu przewlekanegoWarunki te pomagają zapewnić niezawodną wydajność lutowania podczas produkcji.48F-01GYD2NL doskonale nadaje się do sprzętu sieciowego, który wymaga niezawodnej łączności Ethernet 1000BASE-T w kompaktowym i przyjaznym dla produkcji formacie.

Dlaczego warto wybrać 48F-01GYD2NL RJ45 MagJack?

Tak. Ta wersja jest określona jako 48F-01GYD2NL 1000 BASE-T RJ45 MagJack łączy funkcje złącza modularnego i transformatora magnetycznego w jednym zintegrowanym komponencie. Pomaga to uprościć projektowanie PCB, zmniejszyć zajmowaną przestrzeń na płytce i poprawić wydajność montażu.

Kluczowe zalety obejmują:

• Zintegrowana elektronika magnetyczna dla 48F-01GYD2NL
• Jednoportowa konstrukcja RJ45
• dla kompaktowych układówObudowa do montażu
• lewych i prawych diod LED dla bezpiecznego mocowania na PCB
• Wersja RoHS
• dla projektów zgodnych z przepisami środowiskowymi
• Pozłacanie

6u”  dla poprawy niezawodności styku

Obsługa diod LED do wskazania stanu połączenia/aktywności

Trwałość

Minimum 750 cykliLEDLewa zielona i prawa żółta

Specyfikacje elektryczne w temperaturze 25°CZaprojektowany z myślą o niezawodnej transmisji Gigabit Ethernet,

złącze 48F-01GYD2NL RJ45 z elektroniką magnetyczną zapewnia silną wydajność elektryczną w wymaganym zakresie częstotliwości.

1. Stosunek zwojów: 1CT:1CT (±5%)

2. Indukcyjność:

• Minimum 350 μH przy 100 kHz, 0,1 V, 8 mA
• 3. Tłumienie wtrąceniowe:
• Maksymalnie -1,2 dB (0,3–100 MHz)
• 4. Tłumienie odbiciowe:

-16 dB min (1–30 MHz)

• -13,5 dB min (40 MHz)
• -11,5 dB min (50 MHz)
• -30 dB min (100 MHz)

5. Przesłuch:

• -40 dB min (30 MHz)
• -36 dB min (60 MHz)
• -30 dB min (100 MHz)

6. Tłumienie sygnału różnicowego mody:-35 dB min (30 MHz)

-32 dB min (60 MHz)

-30 dB min (100 MHz)

7. Napięcie Hi-Pot / izolacji:

 1500 Vrms / 0,5 mA / 60 sek lub 1650 Vrms / 0,5 mA / 2 sek Karta katalogowa 48F-01GYD2NL

Tak. Ta wersja jest określona jako wersja RoHSMateriał i konstrukcja 48F-01GYD2NL

Szczegóły

• The 48F-01GYD2NL MagJack
• jest zbudowany z trwałych materiałów, aby zapewnić długą żywotność i stałą wydajność elektryczną. PBT GF, UL94V-0
• Materiał obudowy: Brąz fosforowy C5210 EH, grubość 0,35 mm
• Materiał wkładki: Brąz fosforowy C5210 EH, grubość 0,35 mm
• Podstawa wkładki: PBT GF, UL94V-0
• Materiał płytki: PBT GF, UL94V-0

Materiał styku:

• Brąz fosforowy C5210 EH, grubość 0,35 mm
• Osłona metalowa:
• Mosiądz C2680 z niklowaniemPokrycieNikiel100% cynyPozłacanie dostępne od

3u” do 50u”

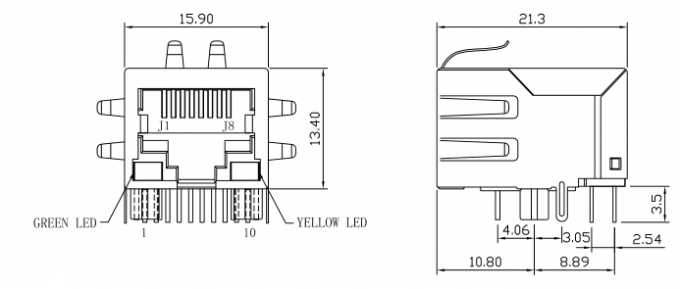

, z 1. Co to jest 48F-01GYD2NL? określonym dla tej wersjiUkład LED i pinówTo jednoportowe złącze RJ45 MagJack zawiera obsługę diod LED do wskazania stanu sieci. Rysunek pokazuje pozycje

lewego LED

i

prawego LED

• , co czyni je odpowiednim dla projektów wymagających wyraźnego wizualnego sprzężenia zwrotnego połączenia/aktywności.Schemat wskazuje również zintegrowane połączenia transformatora i uziemienie osłony, wspierając praktyczną implementację PCB dla interfejsów Gigabit Ethernet.
• Zalecany profil lutowania na faliDo montażu zalecane są następujące warunki lutowania na fali:

Temperatura szczytowa (TP):

250 ± 10°C

Czas temperatury szczytowej: Maksymalnie 5 sekundWarunki te pomagają zapewnić niezawodną wydajność lutowania podczas produkcji.48F-01GYD2NLJeśli szukasz

niezawodnego gniazda RJ45 MagJack 1000BASE-T

Tak. Ta wersja jest określona jako 48F-01GYD2NL oferuje silne połączenie zintegrowanej elektroniki magnetycznej, stabilności montażu przewlekanego, zgodności z RoHS i trwałego pokrycia styków. Jest to praktyczny wybór dla projektów Gigabit Ethernet wymagających niezawodnej wydajności sygnału, wyraźnego wskazania LED i długiej żywotności.1. Co to jest 48F-01GYD2NL?The 48F-01GYD2NL to

jednoportowe złącze RJ45 MagJack

ze zintegrowaną elektroniką magnetyczną dla zastosowań Ethernet 1000BASE-T.

2. Czy 48F-01GYD2NL nadaje się do Gigabit Ethernet?

Tak. Jest zaprojektowany z myślą o wydajności 1000BASE-T, co czyni go odpowiednim dla projektów Gigabit Ethernet.

3. Czy to złącze RJ45 obsługuje diody LED?

Tak. Rysunek mechaniczny pokazuje obsługę lewych i prawych diod LED do wskazania stanu sieci.

4. Czy 48F-01GYD2NL jest zgodny z RoHS?

Tak. Ta wersja jest określona jako wersja RoHS.5. Jaki jest typ montażu?The
