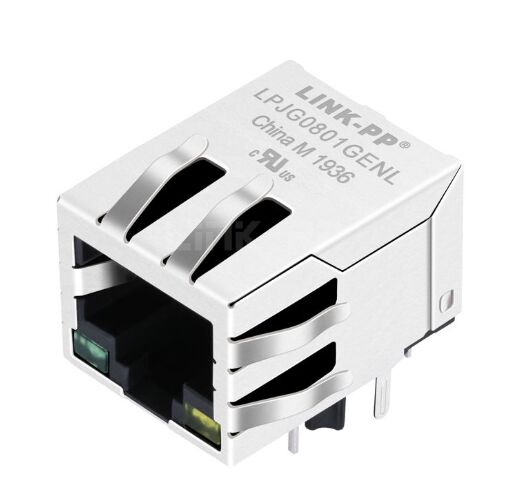

48F-01GYD2NL 1000BASE-T RJ45 Gniazdo magnetyczne Jednoportowe z otworami przelotowymi

48F-01GYD2NL to pojedynczy port 1000BASE-T RJ45 MagJack z zintegrowaną magnetyką, pakietem z otworem, zgodnością z RoHS i 6u?? złotem dla niezawodnej łączności Ethernet.

48F-01GYD2NL 1000BASE-T RJ45 MagJack Przegląd

W sprawie48F-01GYD2NL RJ45 1000BASE-T MagJackjestjedno-port modułowy złącze Ethernet z zintegrowaną magnetykąJest on zaprojektowany z myślą o stabilnej wydajności sieci gigabitów.przez gniazdo RJ45jest zbudowany do wymagających aplikacji LAN, w których ważna jest integralność sygnału, wydajność EMI i długotrwała trwałość.

ZZgodność z RoHS,6u ę ę złoto, i silnykonstrukcja montażu przez otwór,48F-01GYD2NLjest odpowiedni dla urządzeń sieciowych wymagających niezawodnegołączność Ethernet 1000BASE-Tw kompaktowym i przyjaznym dla produkcji formacie.

Dlaczego wybrać 48F-01GYD2NL RJ45 MagJack?

W sprawie48F-01GYD2NL 1000 BASE-T RJ45 MagJackŁączy funkcje podłącznika modułowego i transformatora magnetycznego w jeden zintegrowany element, który ułatwia projektowanie płyt PCB, zmniejsza powierzchnię płyt i poprawia wydajność montażu.

Główne zalety obejmują:

• Zintegrowane magnesy do1000BASE-T Ethernet
• Jednorazowy port RJ45projektowanie kompaktowych układów
• Opakowanie z otworemdo bezpiecznego mocowania PCB
• Wersja RoHSdla projektów zgodnych ze środowiskiem
• 6u ę ę złotodla poprawy niezawodności kontaktu
• Wsparcie LED dla wskazania połączenia/działalności
• Zaprojektowane do stabilnej pracy w środowiskach przemysłowych i sieciowych

48F-01GYD2NL RJ45 z magnetyką Specyfikacje

Specyfikacje techniczne

Specyfikacje elektryczne w temperaturze 25°C

Zaprojektowany do niezawodnej transmisji Gigabit Ethernet,48F-01GYD2NL złącze RJ45 z magnetykązapewnia silną wydajność elektryczną w wymaganym zakresie częstotliwości.

1- Zwraca się stosunek:1CT:1CT (±5%)

2Indukcja:Minimum 350 μH przy 100 kHz, 0,1 V, 8 mA

3Strata wstawienia:-1,2 dB maksymalnie (0,3 ‰ 100 MHz)

4/ Strata zwrotu:

• -16 dB min (1 ‰ 30 MHz)
• -13,5 dB min (40 MHz)
• - 11,5 dB min (50 MHz)
• -10 dB min (60~80 MHz)

5/ Przesłuchanie:

• -40 dB min (30 MHz)
• -36 dB min (60 MHz)
• -30 dB min (100 MHz)

6. Wypuszczanie w trybie standardowym:

• -35 dB min (30 MHz)
• -32 dB min (60 MHz)
• -30 dB min (100 MHz)

7. Hi-Pot / Isolacja napięcie:1500 Vrms / 0,5 mA / 60 s lub 1650 Vrms / 0,5 mA / 2 s

Artykuł 48F-01GYD2NL

48F-01GYD2NL Arkusz danych RJ45 - Mechaniczny

48F-01GYD2NL Arkusz danych łączników RJ45 - schemat

48F-01GYD2NL Materiał i konstrukcja Szczegóły

W sprawie48F-01GYD2NL MagJackJest zbudowany z trwałych materiałów, aby zapewnić długą żywotność i stałą wydajność elektryczną.

Główne materiały

• Materiał obudowy:Nylon 66, UL94V-0, czarny
• Materiał do wkładu:Fosfor brązu C5210 EH, grubość 0,35 mm
• Wstaw podstawę:PBT GF, UL94V-0
• Materiał tablicy:PBT GF, UL94V-0
• Materiał kontaktowy:Fosfor brązu C5210 EH, grubość 0,35 mm
• Metalowa tarcza:Pozostałe włókna, o masie nieprzekraczającej 1 mm

Włócznienie

• Włókiennicze
• 100% cyny
• Złote pokrycie dostępne odod 3 do 50, z6 u ̇określone dla tej wersji

Układ LED i pinów

To...pojedynczy port RJ45 MagJackWykres pokazuje, że w przypadku, gdy urządzenie nie jest w pełni funkcjonalne,LED z leweja takżeprawo LEDpozycje, co sprawia, że nadaje się do projektów, które wymagają wyraźnej informacji zwrotnej w zakresie łączenia wizualnego/działania.

Schemat wskazuje również zintegrowane połączenia transformatorów i uziemienie osłon, wspierające praktyczne wdrożenie PCB dla interfejsów Gigabit Ethernet.

Zalecany profil lutownicy falnej

W przypadku montażu zalecane warunki lutowania falowego są następujące:

• Temperatura szczytowa (TP):250 ± 10°C
• Czas temperatury szczytowej:Max 5 sekund

Warunki te pomagają utrzymać niezawodną wydajność lutowania podczas produkcji.

Często zadawane pytania o 48F-01GYD2NL Through Hole RJ45 MagJack

Jeśli szukaszniezawodny 1000BASE-T RJ45 MagJack,48F-01GYD2NLoferuje silne połączenie zintegrowanej magnetyki, stabilności otworu, zgodności z RoHS i trwałego nakładania.Jest to praktyczny wybór dla projektów Gigabit Ethernet, które wymagają niezawodnej wydajności sygnału, wyraźne wskazanie LED i długa żywotność.

1Co to jest 48F-01GYD2NL?

W sprawie48F-01GYD2NLjestpojedynczy port RJ45 MagJackz wbudowaną magnetyką do1000BASE-T Ethernetaplikacji.

2Czy 48F-01GYD2NL nadaje się do Gigabit Ethernet?

Tak, jest przeznaczony do1000BASE-T.wydajność, co czyni go odpowiednim dla projektów Gigabit Ethernet.

3Czy ten złącze RJ45 obsługuje diody LED?

Tak, rysunek pokazujeLED lewy i prawywsparcie wskazywania stanu sieci.

4Czy 48F-01GYD2NL jest zgodny z RoHS?

Ta wersja jest określona jakoWersja RoHS.

5Jaki jest typ montażu?

W sprawie48F-01GYD2NL MagJackużywaprzez otwóropakowanie do bezpiecznego mocowania PCB.
