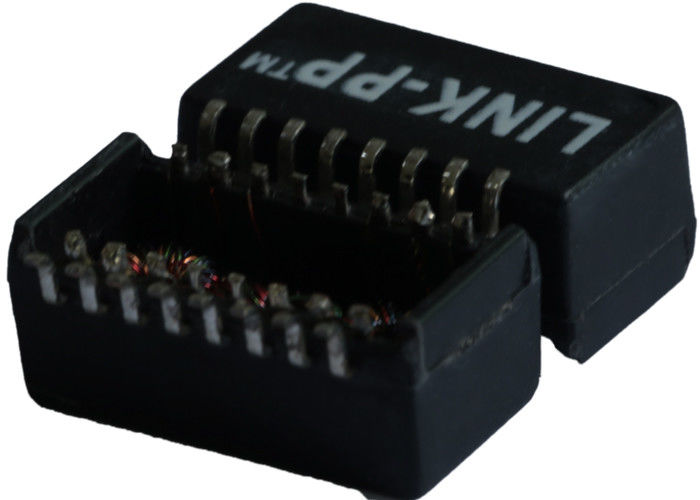

Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: 749012011
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Dane techniczne: |
749012011 |
Indukcyjność: |
350μH |
Włącza współczynnik: |
1: 1 |
Typ mocowania: |
Montaż powierzchniowy |
Wymiar: |
12,7 mm x 9,52 mm x 5,8 mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Dane techniczne: |
749012011 |
Indukcyjność: |
350μH |
Włącza współczynnik: |
1: 1 |
Typ mocowania: |
Montaż powierzchniowy |
Wymiar: |
12,7 mm x 9,52 mm x 5,8 mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Parametry elektryczne @ 25 ℃
1.OCL: 350uH MIN
@ 100KHz, 0.1Vrms, 8mADC Bias
2. Włącza współczynnik:
TX = 1CT: 1CT RX = 1CT: 1CT
3. Wstawienie straty:
0.1-100MHz: -1.1dB MAX
4.Usuń stratę (dB TYP):
30 MHz: -20 60 MHz: -14
80 MHz: -11.5
5. Przeskok (dB TYP):
30 MHz: -45 60 MHz: -40
100 MHz: -35
6.DCMR (dB TYP):
30 MHz: -42 50 MHz: -37
100 MHz: -33
7.Hipot: 1800Vrms MIN
8. Temperatura pracy: -40 ℃ ~ + 85 ℃. / 0 ℃ ~ 70 ℃.
| Kategoria produktu: | Transformers Audio i sygnał |
| Producent: | Krzyż LINK-PP w Chinach |
| RoHS: | Detale |
| Styl zakończenia: | SMD / SMT |
| Zakres częstotliwości: | 100 kHz do 100 MHz |
| Indukcyjność: | 350 uH |
| Impedancja pierwotna: | - |
| Impedancja wtórna: | - |
| Napięcie izolacji: | 1500 VAC |
| Zakres temperatury pracy: | - 40 ° C do + 85 ° C |
| Liczba kanałów: | Pojedynczy |
| Produkt: | LAN |
| Rodzaj: | Moduł |
| Podanie: | 10/100 Base-T Poe Plus |
| Seria: | L PXXXXANL |
| Opakowanie: | Rolka |
| Długość: | 12,7 mm |
| Szerokość: | 9,52 mm |
| Wysokość: | 5,8 mm |
| Marka: | Wurth Electronics |
| Główny materiał: | Ferryt |
| Aktualna ocena: | - |
| Maksymalny prąd DC: | 8 mA |
| Maksymalna oporność DC: | - |
| Moc znamionowa: | - |
| Pierwotna oporność: | - |
| Rodzaj produktu: | Transformatory LAN |
| Drugorzędna odporność: | - |
| Zastawianie: | Nieekranowane |
Odpowiednik do 749012013/749012011
