Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: 7490100110A
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$1.25
Szczegóły pakowania: T&R
Czas dostawy: na statku magazynowym dzisiaj
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Szereg: |
Transformator WE-LAN 10/100 Base-TX SMT |
Numer części:: |
7490100110A |
Standard: |
10/100BASE-TX |
Porty: |
1 |
Pakiet: |
smt |
Temperatura pracy:: |
od 0 °C do +70 °C |
Napięcie izolacji: |
1500 V (RMS) |
Indukcyjność: |
350 µH |
Szereg: |
Transformator WE-LAN 10/100 Base-TX SMT |
Numer części:: |
7490100110A |
Standard: |
10/100BASE-TX |
Porty: |
1 |
Pakiet: |
smt |
Temperatura pracy:: |
od 0 °C do +70 °C |
Napięcie izolacji: |
1500 V (RMS) |
Indukcyjność: |
350 µH |

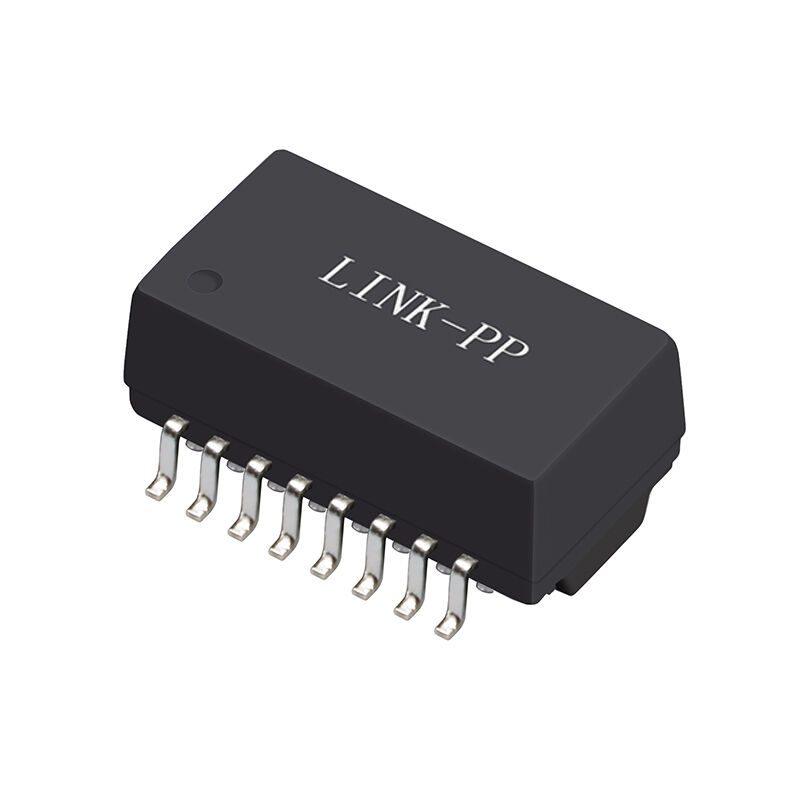

Transformator LAN 7490100110A to jednoportowy moduł magnetyczny LAN 10/100BASE-TX przeznaczony do sprzętu sieciowego Ethernet. Charakteryzuje się minimalną indukcyjnością 350 µH, napięciem izolacji 1500 V RMS i stosunkiem zwojów 1:1 (±3%), zapewniając stabilną transmisję sygnału i niezawodną izolację elektryczną.
Transformator obsługuje szybkości transmisji danych Ethernet 10/100 Mbps, działa w zakresie temperatur od 0 °C do +70 °C i jest zbudowany w kompaktowej obudowie SMT do projektów PCB o dużej gęstości. Dzięki niskiemu tłumieniu wtrąceniowemu (-1,1 dB maks.), zoptymalizowanemu tłumieniu odbiciowemu i silnemu tłumieniu skrośnemu międzyprzewodowemu, 7490100110A nadaje się do przełączników Ethernet, routerów, przemysłowego sprzętu sieciowego i wbudowanych interfejsów LAN.
Ten 7490100110A zapewnia doskonałą integralność sygnału, tłumienie zakłóceń elektromagnetycznych i niezawodną transmisję danych dla aplikacji Ethernet 10/100. Jest zoptymalizowany pod kątem kompaktowych układów PCB, nadaje się do przełączników, routerów i urządzeń sieci przemysłowej.
| Właściwość | Warunki testowe | Wartość | Jednostka | Tolerancja |
|---|---|---|---|---|
| Indukcyjność (L) | 100 kHz / 100 mV @ 8 mA DC bias | 350 | µH | min. |
| Napięcie testu izolacji (VT) | 1 min | 1500 | V (RMS) | min. |
| Tłumienie wtrąceniowe (IL) | 1-100 MHz | -1.1 | dB | max. |
| Tłumienie odbiciowe (RL) | 1-30 MHz @ 100 Ω | -18 | dB | min. |
| 30-60 MHz @ 100 Ω | -14 | dB | min. | |
| 60-80 MHz @ 100 Ω | -12 | dB | min. | |
| 80-100 MHz @ 100 Ω | -10 | dB | min. | |
| Współczynnik tłumienia skrośnego międzyprzewodowego (DCMR) | 1-30 MHz | -38 | dB | min. |
| 30-60 MHz | -38 | dB | min. | |
| 60-100 MHz | -30 | dB | min. | |
| Przesłuch (CT) | 1-60 MHz | -40 | dB | min. |
| 60-100 MHz | -35 | dB | min. | |
| Stosunek zwojów (n) | — | 1:1 | — | ±3% |
| Szybkość transmisji danych | — | 10/100BASE-TX | — | — |
Wybierając transformator LAN 7490100110A, inżynierowie korzystają z:
Ten transformator jest idealny do zastosowań wymagających stałej wydajności, kompaktowego rozmiaru i solidnej izolacji sieciowej.
