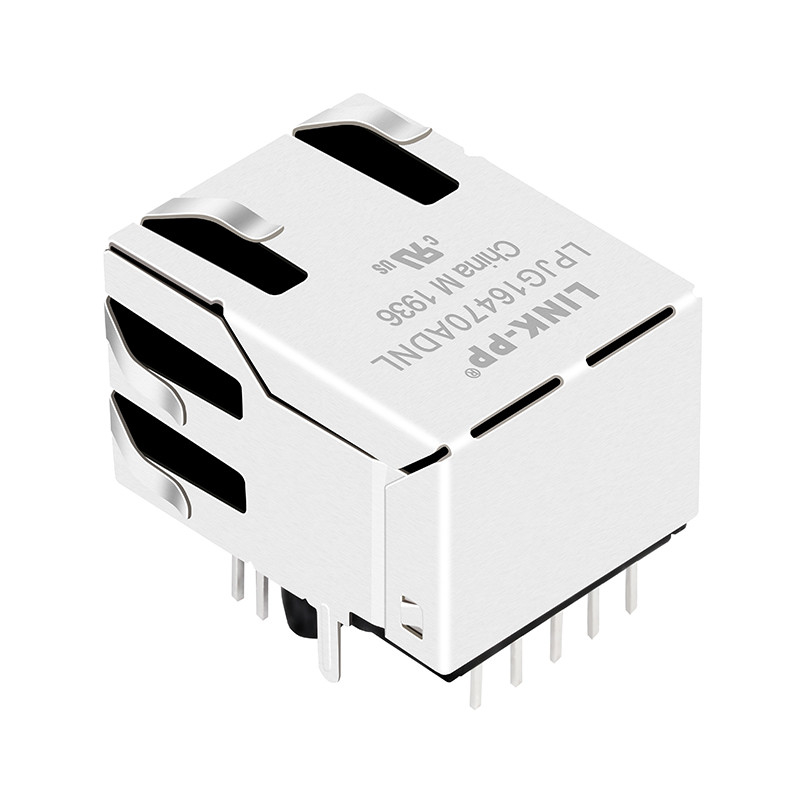

JXD1-0001NL | LPJG16470ADNL Magnetyczne złącze RJ45 Jack Gig_Ethernet

1Informacje o produkcie

• Model: JXD1-0001NL
• Opis produktu: CONN, RJ45, 1X1, 1GD, 1:1, TU (jednoport RJ45 Gigabit z transformatorem)
• Certyfikacja: zgodna z RoHS

2Rodzaj i działanie złącza

• Rodzaj złącza: RJ45 Jack z zintegrowaną magnetyką
• Liczba portów: 1x1 port
• Wsparcie prędkości: 1000 Base-T (Gigabit Ethernet)
• Orientacja montażu: Zakładka w górę, wejście boczne
• Poziom PoE: Nie PoE


3. cechy fizyczne

• Metoda montażu: przez otwór
• Materiał złącza:
• Obudowa: Czarny materiał termoplastyczny, UL94 V-0 klasyfikacja opóźniająca płomień
• Oświetlenie: mosiądz, pokryte niklem
• Kontakty: fosfor brązu
• Kontaktowe pokrycie złotem: selektywne pokrycie złotem, minimalna grubość 30 mikrometrów w obszarze kontaktu
• Wymiary:
• Szerokość: 15,75 mm
• Wysokość: 13,80 mm
• Głębokość: 21,50 mm
• Odległość między szpilkami: 2,54 mm

4Charakterystyka elektryczna

• Wskaźnik obrotowy transformatora: 1:1 (1.0 Wskaźnik obrotowy @100 kHz)
• Dokładność współczynnika obrotu:
• (P9-P8):(J1-J2) = 1:1±5%
• (P7-P6):(J3-J6) = 1:1±5%
• (P5-P4):(J4-J5) = 1:1±5%
• (P3-P2):(J7-J8) = 1:1±5%
• Indukcja pierwotna: 350μH MIN @100kHz, 0,1 V RMS DC BIAS
• Odporność prądu stałego: 1,2 OHMS MAX
• Strata wstawienia:
• 1-100 MHz: -1,0 dB MAX
• 100-125 MHz: -1,2 dB MAX
• Strata zwrotu:
• 1-40 MHz: -16 dB MIN
• 40-80 MHz: -10 dB MIN
• 80-100 MHz: -8dB MIN
• Przesłuchanie krzyżowe: 1-100 MHz: -30 dB MIN
• Zmniejszenie normalnego trybu: 1-100MHz: -30dB MIN
• napięcie izolacyjne: PHY od strony do linii: 2250VDC


5. Wskaźnik LED

• Konfiguracja diody LED: dwukolorowa dioda LED
• Kolor LED i specyfikacje:
• Zielony: 565nm, 20mA, 2,4V ((Vmax), 2,2V ((typ)
• Żółty: 590nm, 20mA, 2,5V ((Vmax), 2,1V ((typ)
• Pinów LED:
• Zielony: P11(+), P12(-)
• Żółty: P13(+), P14(-)

6Specyfikacje środowiskowe

• Zakres temperatury roboczej: od -40°C do +85°C
• Zakres temperatury przechowywania: od -40°C do +85°C
• Temperatura lutowania: proces lutowania falowego, temperatura szczytowa maksymalnie 260°C, maksymalnie 10 sekund

7Informacje o opakowaniu

• Sposób pakowania: tacka
• Standardowa ilość opakowania: 50 sztuk na tacę
• Ilość na pudełko: 1200 sztuk na pudełko

8. Definicja szpilki

• P1-P8: Piny sygnału Ethernet
• P9-P10: Niewykorzystane
• P11-P12: Zielone diody LED
• P13-P14: Żółta dioda LED
• J1-J8: szpilki interfejsu RJ45

9. Zgodność i certyfikacja

• RoHS: zgodne z dyrektywą RoHS
• FCC: Zgodne z zasadami i przepisami FCC Część 68

Uwaga dotycząca wniosku

• Odpowiednie do automatyzacji przemysłowej, przemysłowego Internetu Rzeczy i przemysłowych systemów sterowania
• Wspieranie standardu IEEE 802.3
• Zaleca się proces lutowania falowego
