Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: ISO 9001,ISO 14001,UL,SGS,REACH168

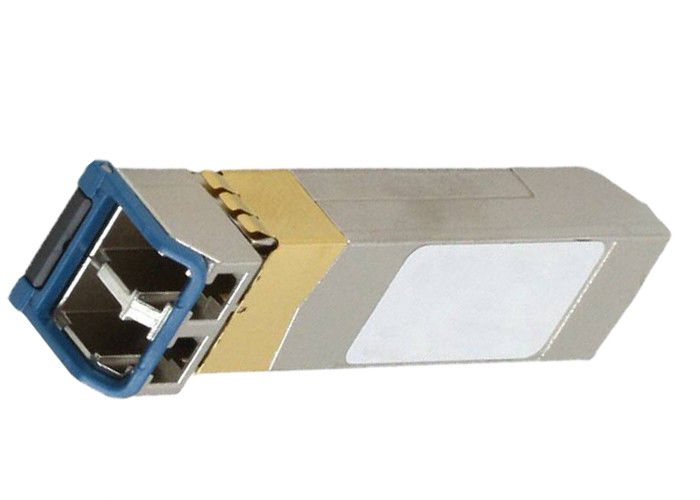

Numer modelu: AFCT-57V6USZ
Warunki płatności i wysyłki
Minimalne zamówienie: 10/100/125K
Cena: $0.11-$35
Szczegóły pakowania: 20/taca
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 350 tys./miesiąc
Dane techniczne: |
AFCT-57V6USZ |
Szybkość przesyłania danych: |
1,25 Gb / s |
Długość fali: |
1550nm |
Odległość Maximun: |
80000m |
Włókna typu: |
Szkło jednomodowe |
Emiter: |
DWDM EML |
Napięcie: |
3,3 V |
Aplikacje: |
Ethernet |
Złącze: |
LC Duplex |
Montaż: |
Wtykowe, SFP |
środowisko: |
Bezołowiowe / Zgodny z RoHS |
MSL: |
1 (bez ograniczeń) |
Dane techniczne: |
AFCT-57V6USZ |
Szybkość przesyłania danych: |
1,25 Gb / s |
Długość fali: |
1550nm |
Odległość Maximun: |
80000m |
Włókna typu: |
Szkło jednomodowe |
Emiter: |
DWDM EML |
Napięcie: |
3,3 V |
Aplikacje: |
Ethernet |
Złącze: |
LC Duplex |
Montaż: |
Wtykowe, SFP |
środowisko: |
Bezołowiowe / Zgodny z RoHS |
MSL: |
1 (bez ograniczeń) |
| Dane techniczne: | AFCT-57V6USZ |
| Klasa produktu: | Światłowody |
| Produkt rodzinny: | Transceivery optyczne |
| Seria produktów: | SFP |
| Nazwa produktu: | Transceivery optyczne SFP |
| Dostępny status: | Aktywny |
| RoHS: | Zgodność z RoHS-6 |
Dane techniczne: | |
Szybkość przesyłania danych: | 1,25 Gb / s |
| Długość fali: | 1550nm |
| Odległość Maximun: | 80000m |
| Typ włókna: | Szkło jednomodowe |
| Emiter: | DWDM EML |
| Napięcie zasilające: | 3,3 V |
| Aplikacje: | Ethernet |
| Typ złącza: | LC Duplex |
| Typ mocowania: | Wtykowe, SFP |
| Status bezołowiowy / status RoHS: | Bezołowiowe / zgodne z RoHS |
| Poziom czułości na wilgoć (MSL): | 1 (bez ograniczeń) |
Opis funkcji: |
• Transceiver Gigabit Ethernet
• Zgodny z RoHS
• IEEE 802.3z, 1000BASE-ZX
• Rozszerzona odległość transmisji do 40 km
• Zgodny z SFP Multi Source Agreement (MSA)
• Interfejs optyczny Duplex-LC
• DFB-LD 1550 nm
• Identyfikator seryjny
• Interfejs cyfrowego monitoringu diagnostycznego
• Poręcz kaucyjna do łatwego wyjmowania z klatki
• Dostępne w przemysłowym zakresie temperatur (od -40 do + 85 ° C)
• Odporność na ESD, pola RF i szumy Vcc
• Zaprojektowany dla bardzo niskich emisji RF
• Bezpieczeństwo lasera klasy 1
• Różnicowy interfejs szeregowy I / O sprzężony z prądem zmiennym
• Pojedyncza praca z zasilaniem +3.3 V
• Niski poziom strat mocy
Opis optyczny: |
• Tabela 4 opisuje wydajność nadajnika AFCT-57V6USZ w zależności od warunków pracy. Tabela 5 opisuje działanie części odbiorczej AFCT-57V6USZ w zależności od warunków pracy. Charakterystyka impulsu optycznego nadajnika jest określona w postaci wzoru ocznego. Przy pomiarze zgodnie z [2] maska pokazana na rysunku 2 ocenia czas narastania, opadania, przekroczenia i undershoot.
Opis funkcji: |
• Prąd zasilania urządzenia AFCT-57V6USZ opisano w tabeli 6 poniżej. Prąd rozruchowy definiowany jest jako dodatkowy rozruch z powodu zatykania się.
• Charakterystykę sygnałów sterujących i statusowych przedstawiono w tabeli 7. Sygnały statusu wyjściowego, TX_FAULT i RX_LOS, to wszystkie otwarte kolektory / dreny, a wskazane poziomy przy założeniu rezystora pull-up 4,7k-10k om do Host_Vcc są obecne. Poziomy MOD_DEF [1] i MOD_DEF [2] są również wskazane przy założeniu, że są one podciągnięte z rezystorem 4,7k-10k om do +3,3 V na płycie głównej. Tabela 8 wskazuje poziomy napięcia wymagane do dostarczenia przez host do wejścia szeregowego TD +/- sygnału różnicowego dla przetwornika. Tabela 9 pokazuje poziom napięcia wyjściowego z wyjścia danych szeregowych RD +/- dyferencjału odbiornika.
