Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: ISO 9001,ISO 14001,UL,SGS,REACH168
Numer modelu: AFBR-57R6AEZ
Warunki płatności i wysyłki
Minimalne zamówienie: 10/100/125K
Cena: $0.11-$35
Szczegóły pakowania: 20/taca
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 350 tys./miesiąc
Dane techniczne: |
AFBR-57R6AEZ |
Szybkość przesyłania danych: |
4,25 Gb / s |
Długość fali: |
850nm |
Odległość Maximun: |
500m |
Włókna typu: |
Szkło wielomodowe |
Emiter: |
VCSEL |
Napięcie: |
3,3 V |
Aplikacje: |
Ethernet |
Złącze: |
LC Duplex |
Montaż: |
Wtykowe, SFP |
środowisko: |
Bezołowiowe / Zgodny z RoHS |
MSL: |
1 (bez ograniczeń) |
Dane techniczne: |
AFBR-57R6AEZ |
Szybkość przesyłania danych: |
4,25 Gb / s |
Długość fali: |
850nm |
Odległość Maximun: |
500m |
Włókna typu: |
Szkło wielomodowe |
Emiter: |
VCSEL |
Napięcie: |
3,3 V |
Aplikacje: |
Ethernet |
Złącze: |
LC Duplex |
Montaż: |
Wtykowe, SFP |
środowisko: |
Bezołowiowe / Zgodny z RoHS |
MSL: |
1 (bez ograniczeń) |
| Dane techniczne: | AFBR-57R6AEZ |
| Numer części LINK-PP: | LPXXXXXX |
| Klasa produktu: | Światłowody |
| Produkt rodzinny: | Transceivery optyczne |
| Seria produktów: | SFP |
| Nazwa produktu: | Transceivery optyczne SFP |
| Dostępny status: | Aktywny |
| RoHS: | Zgodność z RoHS-6 |
Dane techniczne: | |
Szybkość przesyłania danych: | 4,25 Gb / s |
| Długość fali: | 850nm |
| Odległość Maximun: | 500m |
| Typ włókna: | Szkło wielomodowe |
| Emiter: | VCSEL |
| Napięcie zasilające: | 3,3 V |
| Aplikacje: | Ethernet |
| Typ złącza: | LC Duplex |
| Typ mocowania: | Wtykowe, SFP |
| Status bezołowiowy / status RoHS: | Bezołowiowe / zgodne z RoHS |
| Poziom czułości na wilgoć (MSL): | 1 (bez ograniczeń) |
Opis funkcji: |
● Zgodny z dyrektywą RoHS (Restriction of Hazardous Substances)
● Funkcje diagnostyczne według SFF-8472 "Diagnostyczny interfejs monitorujący dla optycznych urządzeń nadawczo-odbiorczych"
● Monitorowanie w czasie rzeczywistym:
- Uzyskana moc optyczna
- Prąd polaryzacji laserowej
- Temperatura
- Napięcie zasilania
● Funkcja wyboru szybkości dla SFF 8079 (wersja 1.7)
● Szeroki zakres temperatur i napięcia zasilania (-10 ° C do 85 ° C) (3,3 V ± 10%)
● Specyfikacje nadajnika-odbiornika na podstawie umowy SFP (SFF-8074i) dotyczącej wielu źródeł i SFF-8472 (wersja 9.3)
- Obsługa Fibre Channel 4,25 GBd dla FC-PI 400-M5-SN-I i 400-M6-SN-I
- Obsługa Fibre Channel 2,125 GBd dla FC-PI 200-M5-SN-I i 200-M6-SN-I
-1.0625 GBd Obsługa Fibre Channel dla FC-PI 100-M5-SN-I i 100-M6-SN-I
- Obsługa 1,25 GBd dla IEEE 802.3 Gigabit Ethernet 1000Base-SX
● Długości linek na poziomie 4,25 GBd:
- 150 m przy 50 μm MMF, 70 m przy 62,5 μm MMF
● Długości linek na poziomie 2,125 GBd:
- 300 m przy 50 μm MMF, 150 m przy 62,5 μm MMF
● Długość łączy na poziomie 1.0625 GBd:
- 500 m przy 50 μm MMF, 300 m przy 62,5 μm MMF
● Długości linek na 1,25 GBd:
- 2 do 550 m przy 50 μm MMF, 2 do 275 m przy 62,5 μm MMF
● Interfejs optycznego złącza LC Duplex zgodny z ANSI TIA / EIA604-10 (FOCIS 10A)
● Technologia źródła pionowej emisji lasera wgłębnego 850 nm (VCSEL)
● Zabezpieczenie oka laserowego klasy 1 / CDRH Class 1 IEC 60825-1
● Zgodny z Gigabit Ethernet
● Zwiększona wydajność EMI dla aplikacji o wysokiej gęstości portów
Opis: |

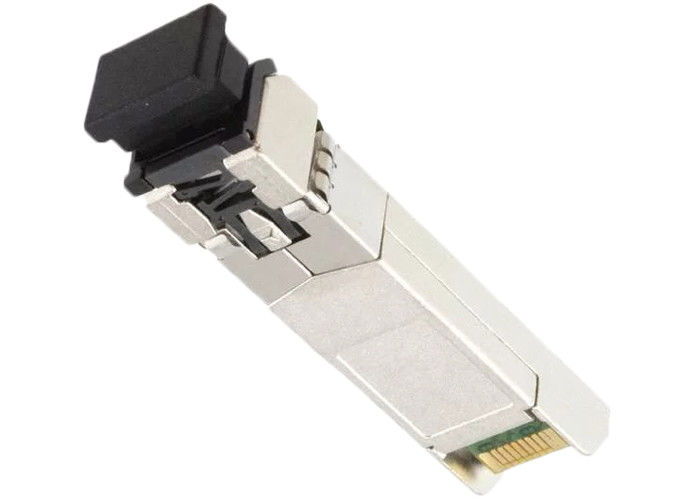

● Transceiver optyczny AFBR-57R6AEZ obsługuje szybkie łącza szeregowe w światłowodzie wielomodowym z szybkością sygnału do 4,25 Gb / s. Zgodność ze specyfikacją mechaniczną i elektryczną LCA (Small Form Pluggable) (MSP) dla urządzeń LC Duplex, ANSI Fibre Channel FC-PI, FC-PI-2 i zgodną z IEEE 802.3 dla aplikacji gigabitowych. Część jest elektrycznie interoperacyjna z urządzeniami zgodnymi z SFP.
● AFBR-57R6AEZ jest modułem SFP "Quad Rate" o długości fali 850 nm, który zapewnia zgodność ze specyfikacjami Fibre Channel 4G / 2G / 1G i 1G Ethernet. Używając wejścia Rate_Select produktu, użytkownik ustawia żądany punkt zgodności SFP. W pozycji wysokiej szybkości, produkt jest równoważny AFBR-57R5AEZ 4G / 2G / 1G opartemu na Fibre Channel. W pozycji niskiej stawki produkt przechodzi do trybu pracy 2G / 1G Fibre Channel 1G Ethernet.
● Jako wzmocnienie konwencjonalnego interfejsu SFP zdefiniowanego w SFF-8074i, AFBR-57R6AEZ jest zgodny z SFF-8472 (cyfrowy interfejs diagnostyczny dla transceiverów optycznych). Wykorzystując 2-przewodowy interfejs szeregowy zdefiniowany w MSA SFF-8472, AFBR-57R6AEZ zapewnia temperaturę w czasie rzeczywistym, napięcie zasilania, prąd polaryzacji lasera, średnią moc lasera i odbieraną moc wejściową. Ta informacja jest dodatkiem do konwencjonalnych danych bazowych SFP. Cyfrowy interfejs diagnostyczny dodaje także możliwość wyłączenia nadajnika (TX_DISABLE), monitorowania błędów nadajnika (TX_FAULT) i monitorowania utraty sygnału odbiornika (RX_LOS).
