Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: JXD0-0002NL (LPJG4887GENL)
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: Supportive
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4600K.PCS / miesiąc
Liczba portów: |
1 |
Wnioski: |
10/100/1000 Base-T AutoMDIX |
Ethernet: |
1x10/100/1000Mbps |
Wskaźnik LED: |
Kolor zielony - żółty |
Płeć: |
Jacek (kobieta) |
Zakres temperatury pracy: |
-40℃ T0 +85℃ |
Liczba portów: |
1 |
Wnioski: |
10/100/1000 Base-T AutoMDIX |
Ethernet: |
1x10/100/1000Mbps |
Wskaźnik LED: |
Kolor zielony - żółty |
Płeć: |
Jacek (kobieta) |
Zakres temperatury pracy: |
-40℃ T0 +85℃ |
Te starannie dobrane materiały i opcje pokrycia zwiększają ogólną funkcjonalność JXD0-0002NL RJ45 With Magnetics.i przydatność do różnych scenariuszy zastosowań.
1Materiał obudowy: Thermoplastic Black UL94 V-0
Obudowa jest wykonana z wysokiej jakości materiału termoplastycznego w eleganckim czarnym kolorze, spełniając normę zapalności UL94 V-0 dla zwiększonego bezpieczeństwa.
2- Miedziana.
Osłonięta część wykonana jest z trwałej mosiądzy, zapewniając temu RJ45 Magjack silną ochronę i stabilność.
3. Oszczelnia: nikel
Warstwa osłony jest niklowana w celu zwiększenia odporności na korozję złącza magnetycznego RJ45.
4Materiał kontaktowy: fosfor brąz
Kontakty, niezbędne do niezawodnej przewodności elektrycznej, wykonane są z fosforu brązu, materiału znanego ze swoich właściwości elektrycznych i elastyczności.
5Kontakty: Złoto selektywne, minimum 30 mikrometrów w obszarze kontaktu.
Kontakty mają warstwę selektywnego złota o grubości minimum 30 mikrometrów w obszarze kontaktu.Złoto zapewnia doskonałą przewodność i odporność na korozję.
6. Szpilki: mosiądz C2680R-H, grubość = 0,35 mm
Szpil jest wykonany z mosiądzu (C2680R-H) i ma grubość 0,35 mm. Szpil miedzi przyczynia się do ogólnej integralności konstrukcyjnej i wydajności elektrycznej złącza.

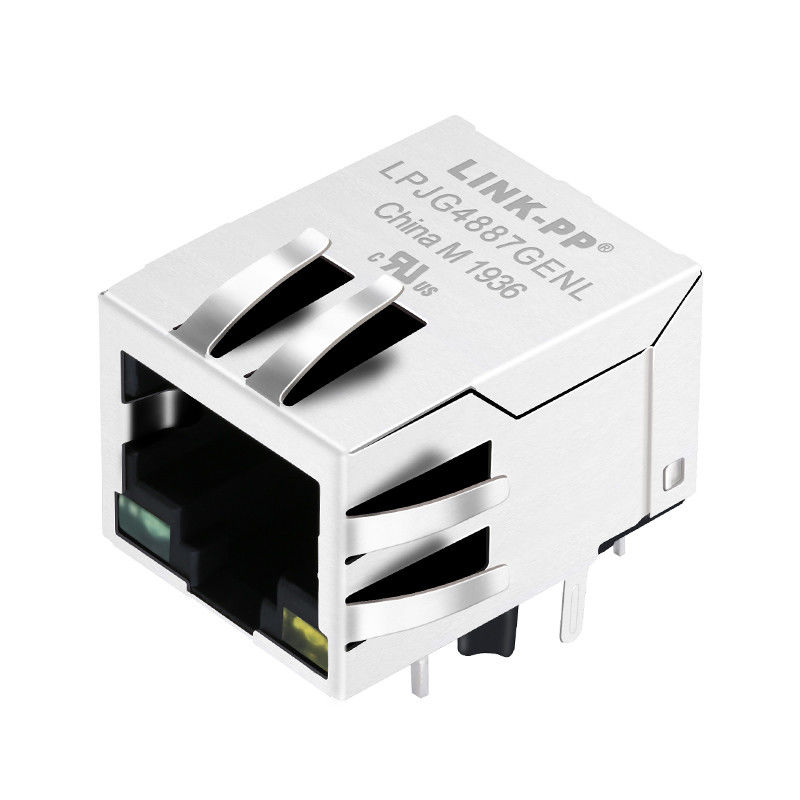

| Przegląd | Złącze RJ45 z zintegrowanymi magnetykami 1000 Base-T |
|---|---|
| Numer części LINK-PP | LPJG4887GENL |
| Serialki | PULSE JXD |
| Kontaktowy obszar płaszczeniowy | GOLD 30 U' |
| LATCH | W dół. |
| Opcja LED | Zielony i żółty |
| Konfiguracja portu | 1X1 |
| ZAPAKOWANIE | THT |
| TYPU MOUNTAGE | Przez dziurę |
| Liczba kontaktów | 8 KONTAKT |
| Liczba pozycji | 8 Pozycje |
| WZROK montażu PCB | Strona wejścia |
| OCHRONA | /SCHILDED, EMI FINGER |
| POE RATING | Nie-POE |
| ROHS-KOMPATYWNA | Tak, tak. |
| Szybkość | 1000BASE-T |
| Wymagania | -40 do +85°C |
| Wskaźnik obrotu | 1:1 |
Lutowanie powracające jest szeroko stosowaną metodą w produkcji elektroniki do przymocowania komponentów mocowanych na powierzchni do płyt obwodowych drukowanych (PCB).Oferuje kilka zalet w porównaniu z tradycyjnymi metodami spawania ręcznego. Piny SMT w tym złączu magnetycznym RJ45 umożliwiają lutowanie reflow. Może poprawić wydajność produkcji, zapewniając jednocześnie jakość spawania. Oto krótkie wprowadzenie do jego zalet:
Automatyzacja i wysoka wydajność:
Lutowanie reflow umożliwia wydajne, szybkie i zautomatyzowane montaż PCB.
Konsekwentne i precyzyjne lutowanie:
Lutowanie z powrotem zapewnia spójną jakość łączy lutowych w całym układzie PCB. Proces ten tworzy precyzyjne i czyste połączenia lutowe, zmniejszając ryzyko wad lutowania.
Kompatybilność z drobnymi elementami i małymi elementami:
Lutowanie reflow jest odpowiednie dla komponentów o cienkiej rozdzielczości i urządzeń do montażu na małych powierzchniach (SMD)..
Zmniejszenie łączenia lutownictwa i kamienia grobowego:
Lutowanie powracające pomaga zmniejszyć częste wady lutowania, takie jak pomost lutowy (przypadkowe połączenia między sąsiadującymi złączyami lutowymi) i nagrobki (komponenty stojące na jednym końcu).Zarówno kontrolowane fazy ogrzewania, jak i chłodzenia zapobiegają tym problemom.
Lepsza dystrybucja ciepła:
Technologia lutowania powracającego rozprowadza ciepło bardziej równomiernie w całym PCB, zmniejszając naprężenie termiczne na komponenty.Zmniejsza to ryzyko uszkodzenia wrażliwego sprzętu elektronicznego podczas lutowania.
Zgodność z wymogami dotyczące lutowania bez ołowiu:
Lutowanie powracające jest odpowiednie do procesów lutowania bez ołowiu i spełnia wymagania ochrony środowiska w zakresie redukcji substancji szkodliwych.
Kontrola i monitorowanie procesów:
Sprzęt lutowania zwrotnego przepływu często posiada możliwości sterowania i monitorowania.
Efektywność kosztowa
Chociaż koszty sprzętu lutowania z powrotem mogą być stosunkowo wysokie, automatyzacja i wydajność procesu może prowadzić do oszczędności kosztów w produkcji seryjnej.
