Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: ISO9001,SGS,REACH,UL,RoHS

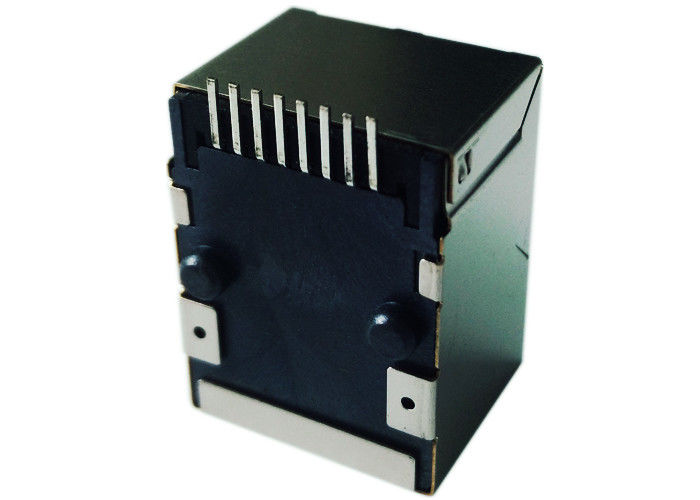

Numer modelu: JX0C-0005NL
Warunki płatności i wysyłki
Minimalne zamówienie: 720
Cena: Supportive
Szczegóły pakowania: 120 sztuk / rolka, 6 Reel = 35 * 35 * 35 cm = 9 KG (720 sztuk) / Karton
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 6000 K / miesiąc
Specyfikacja: |
JX0C-0005NL |
Część nr: |
LPJ19411DNL |
Ethernet: |
1x 10/100 Mb / s |
Montaż: |
180 stopni |
Wskaźniki: |
Brak diod LED |
PRÓBKI: |
Dostępne |
Specyfikacja: |
JX0C-0005NL |
Część nr: |
LPJ19411DNL |
Ethernet: |
1x 10/100 Mb / s |
Montaż: |
180 stopni |
Wskaźniki: |
Brak diod LED |
PRÓBKI: |
Dostępne |
 |  |
Specyfikacja elektryczna @ 25 ℃
1. Włącza współczynnik (± 2%):
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH min
Przy odchyleniu prądu 100KHz, 0.1V, 8mA DC
3. Wstawienie straty:
1 ~ 100MHz: -1.0dB Max
4.Ustawienie straty (dB Min):
1 ~ 30MHz: -16 30 ~ 60MHz: -12
60 ~ 80 MHz: -10
5. Przesłuchanie (dB Min):
1 ~ 30MHz: -40 30 ~ 60MHz: -35
60-100 MHz: -30
6.CMR (dB Min):
1 ~ 50MHz: -40 50 ~ 150MHz: -30
7.Hipot: 1500V AC 6S 1mA
8. Temperatura pracy: -40 ℃ ~ + 85 ℃.
| Opis testu | SPEC | 1 | 2 | 3 | 4 | 5 | TEST FREQ. | |||||||
| TX | RX | TX | RX | TX | RX | TX | RX | TX | RX | |||||
| OCL | 350uH MIN | 575 | 570 | 563 | 561 | 580 | 578 | 612 | 609 | 588 | 576 | 100KHz 0,1 V 8mA | ||
| Współczynnik obrotu (± 2%) | TX | 1CT: 1CT | ok | ok | ok | ok | ok | ok | ok | ok | ok | ok | --- | |
| RX | 1CT: 1CT | |||||||||||||
| Utrata wstawki | -1.0dB MAX | -0,23 | -0,22 | -0,21 | -0,20 | -0,28 | -0,22 | -0,23 | -0,24 | -0,27 | -0,22 | 1-65 MHz | ||
| Powrót straty | -18dB MIN | -35,5 | -33,1 | -36,7 | -37,6 | -31,5 | -30,4 | -34,3 | -31,1 | -36,2 | -33,6 | 1-10 MHz | ||
| -14dB MIN | -28.2 | -27,8 | -29,2 | -28,8 | -28,5 | -29,3 | -28,8 | -27,6 | -26,9 | -27,5 | 30 MHz | |||
| -10dB MIN | -15.7 | -14.9 | -14,5 | -14.1 | -13,8 | -14.7 | -15.2 | -14,5 | -16.2 | -14.8 | 60-100 MHz | |||
| Przesłuch | -35dB MIN | -42,4 | -40,7 | -38,1 | -40,4 | -38,6 | 1-60 MHz | |||||||
| -30dB MIN | -36,4 | -34,0 | -33,6 | -37.1 | -33,9 | 60-100 MHz | ||||||||
| Odrzucanie w trybie wspólnym | -20dB MIN | -38,1 | -35,6 | -39.5 | -37.1 | -37.1 | -33,7 | -36,7 | -38,3 | -33,6 | -35.8 | 1-130 MHz | ||
| Izolacja Hipot | 1500Vrms MIN | ok | ok | ok | ok | ok | ok | ok | ok | ok | ok | PRI DO SEK | ||
