Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: LPJG0843GENL
Dokument: LPJG0843GENL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.39-$0.85
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: 3-5 dni
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 250000-320000 / miesiąc
PN: |
LPJG0843GENL |
Liczba portów: |
1x1 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
1000base-t |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
Z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
0 ° C do +70 ° C. |
PN: |
LPJG0843GENL |
Liczba portów: |
1x1 |
Zatrzask: |
W dół |
Szybkość transmisji danych: |
1000base-t |
PoE: |
Nie |
Opcja LED: |
Z |
Wskaźniki EMl: |
Z |
Typ mocowania: |
Tht |
Typ lutu: |
Fala |
Zakres temperatur pracy: |
0 ° C do +70 ° C. |

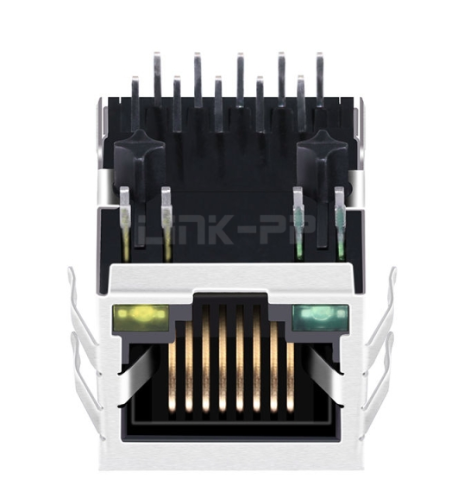

Odkryj gigabitowe złącze RJ45 LINK-PP LPJG0843GENL, jednoportowe gniazdo RJ45 10/100/1000 Base-T ze zintegrowanymi magnesami, zielonymi/żółtymi diodami LED, zakładkami EMI i zgodnością z RoHS.
LINK-PP LPJG0843GENL to najwyższej klasy, wysokowydajne złącze Gigabit RJ45 ze zintegrowanym magnesem 1000 Base-T. To jednoportowe złącze (1x1), zaprojektowane zgodnie ze specyfikacjami IEEE 802.3, zapewnia niezawodną łączność Ethernet w zastosowaniach innych niż PoE. Wyposażony w oszczędzającą miejsce konstrukcję typu Tab-Down z wejściem z boku, wbudowanym ekranowaniem EMI i zielonymi/żółtymi wskaźnikami LED, jest idealnym komponentem sieciowym dla urządzeń SOHO, płyt głównych, koncentratorów i przełączników.
| Parametr | Specyfikacja |
|---|---|
| Numer części | LPJG0843GENL |
| Producent | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| Stan części | Aktywny |
| Typ złącza | Złącze RJ45 ze zintegrowanym magnesem |
| Aplikacja | LAN Ethernet (bez PoE) |
| Liczba portów | Pojedynczy port 1x1 |
| Szybkość sieci | 10/100/1000 Base-T |
| Typ mocowania | Przez Dziurę |
| Montaż PCB | Wejście boczne |
| Orientacja | Kąt prosty 90° |
| Konfiguracja zatrzasku | Tab w dół |
| Zastawianie | Z zakładkami EMI |
| Wskaźniki LED | Zielony / żółty |
| Temperatura pracy | 0°C do +70°C |
| Wymiary (dł. × szer. × wys.) | 0,837 cala × 0,627 cala × 0,524 cala (21,25 mm × 15,93 mm × 13,30 mm) |
| Zgodność | RoHS (2011/65/UE) |
| Parametr elektryczny | Warunki testowe/zakres częstotliwości | Wydajność |
|---|---|---|
| Stosunek skrętu | Podstawowy: wtórny | 1CT:1CT (±2%) |
| OCL (indukcyjność obwodu otwartego) | @100 kHz, 0,1 V, 8 mA DC | 350µH Min |
| Napięcie izolacji Hipota | - | 1500 Vrms Min |
| Utrata wtrąceniowa | 1 ~ 65 MHz | -0,5 dB Maks |
| Utrata wtrąceniowa | 65 ~ 100 MHz | -0,8 dB Maks |
| Utrata wtrąceniowa | 100 ~ 125 MHz | -1,2 dB Maks |
| Strata powrotna (obciążenie 100 Ω) | 1 ~ 30 MHz | -16 dB Min |
| Strata powrotna (obciążenie 100 Ω) | 30 ~ 40 MHz | -13,5 dB Min |
| Strata powrotna (obciążenie 100 Ω) | 40 ~ 50 MHz | -11,5 dB Min |
| Strata powrotna (obciążenie 100 Ω) | 60 ~ 80 MHz | -10 dB Min |
| Rozmowa krzyżowa | 1 ~ 100 MHz | -30 dB Min |
| Odrzucenie trybu wspólnego | 1 ~ 100 MHz | -30 dB Min |
| Parametr diody | Stan | Specyfikacja |
|---|---|---|
| Kolor lewej diody LED | - | Zielony |
| Długość fali lewej diody LED | - | 565 nm |
| Kolor prawej diody LED | - | Żółty |
| Długość fali prawej diody LED | - | 585 nm |
| Napięcie przewodzenia (VF) | @ 20 mA | 1,8 V ~ 2,6 V |
| Prąd upływowy wsteczny (IR) | @ 5 V | 10µA maks |
Złącze Gigabit RJ45 LPJG0843GENL jest zbudowane przy użyciu materiałów klasy przemysłowej, aby zapewnić trwałość mechaniczną i stabilną wydajność elektryczną.
| Składnik materialny | Specyfikacja |
|---|---|
| Materiał obudowy | Termoplastyczny PBT + 30% włókna szklanego |
| Ocena palności | UL94V-0 |
| Materiał kontaktowy | Brąz fosforowy (C5210R-EH), 0,35 mm |
| Poszycie kontaktowe | Złoto nad niklem, min. 6µ" złota |
| Materiał szpilki | Mosiądz (C2680R-H), 0,35 mm |
| Materiał ekranujący | Stal nierdzewna (SUS 201-1/2H), 0,2 mm |
| Temperatura lutowania falowego | Maks. 265°C przez 5 sekund |
Stosowanie złącza RJ45 ze zintegrowanym magnesem oferuje kilka korzyści w porównaniu z rozwiązaniami z transformatorami dyskretnymi:
W zastosowaniach Gigabit Ethernet zintegrowane magnetyczne złącza RJ45, takie jak LPJG0843GENL, stanowią wydajne i ekonomiczne rozwiązanie interfejsu sieciowego.
LPJG0843GENL to jednoportowe złącze RJ45 ze zintegrowanymi magnesami 1000 Base-T przeznaczone do zastosowań sieciowych Gigabit Ethernet.
Tak. Obsługuje transmisję Ethernet 10/100/1000 Base-T.
Nie. Ten model jest przeznaczony do zastosowań w sieci LAN Ethernet bez PoE.
Wykorzystuje konfigurację montażu PCB z bocznym otworem przelotowym i orientacją pod kątem prostym 90°.
Tak. Zawiera wypustki EMI i osłonę ze stali nierdzewnej dla lepszej ochrony EMI.
Złącze zawiera zielone i żółte wskaźniki LED.
