Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: 47F-1205GYD2
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: Supportive & Competitive
Szczegóły pakowania: 50 szt. W 1 tacy, 24 szt. W 1 kartonie, czyli 32 * 30 * 31, 9 KGS (1200szt.) Z każdego kartonu
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3000000/miesiąc
Numer części: |
47F-1205GYD2 |
Produkcja seryjna: |
47F-1205GYD2 |
Oryginalny Munafactuer: |
LINK-PP |
aplikacji: |
10 / 100Base-T |
Rodzina: |
Jacks with Magnetics |
Mouting: |
DIP / Top Entry |
Numer części: |
47F-1205GYD2 |
Produkcja seryjna: |
47F-1205GYD2 |
Oryginalny Munafactuer: |
LINK-PP |
aplikacji: |
10 / 100Base-T |
Rodzina: |
Jacks with Magnetics |
Mouting: |
DIP / Top Entry |
47F-1205GYD2 | Magjack 47F-1205GYD2 | 10/100 Mb / s | RJ45 z wewnętrznymi magnesami |
47F-1205GYD2 YDS Cross / PDF / datasheet / Cena / 3D / Cross
RJ45 10/100 BASE-T JACK W ITH MODUŁ MAGNETYCZNY
CECHY
● 1X1 Tab-UP, 1 "Long RJ45 z wewnętrznymi magnesami
● Dostępne wersje z 8 lub 6-pinowymi pinami sygnałowymi
● Dostępne z diodami LED i bez nich
● Odpowiedni dla kabli kategorii 5 i 6 Fast Ethernet lub lepszych UTP
● Wewnętrzne magnesy są w 100% testowane elektrycznie pod kątem HI-POT i funkcjonalności
● OCL minimum 350 μH z prądem polaryzacji 8 mA
● Rozpoznany przez UL 60950-1
Materiał obudowy:
MATERIAŁ: NYLON GF (Fr50) UL94V-0 STANDARDOWY KOLOR: CZARNY
Wstaw materiał:
MATERIAŁ: Phos-Bronze C5210 EH --- 0,35 mm Grubość
Wstaw -PBT GF UL94V-0
1.ZMIANA (1) NIKIEL
2.PLATING (2) 100% Sn
3.PLATING (3) GOLD (3u "~ 50u")
Materiał płyty: PBT GF UL 94V-0
Kołek stykowy Materiał:
MATERIAŁ: Phos-Bronze C5191 --- 0.35mm Grubość
1.ZMIANA (1) NIKIEL
2.PLATING (2) 100% Sn
Materiał osłaniający: BRASS C2680 PLATING NICKEL
Żywotność: 750 cykli MIN.
Środowiskowy
Temp. Przechowywania: -40 ℃ TO + 85 ℃
Temperatura robocza: 0 ℃ TO + 70 ℃
MATE Z WTYCZKĄ MODUŁOWĄ ZGODNIE Z FCC CZĘŚĆ 68, PODPARTA

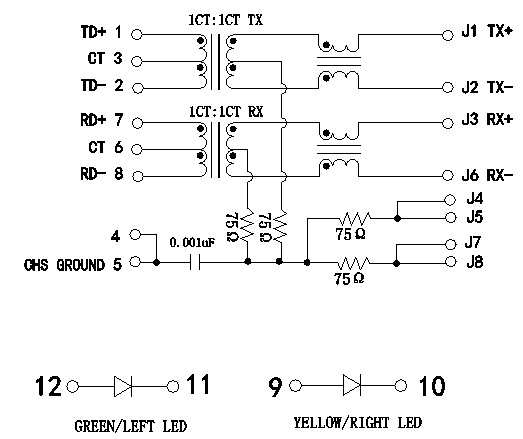

47F-1205GYD2 RJ45 10/100 BASE-T Jack z modułem magnetycznym 1CT: 1CT zmienia współczynnik | ||
---|---|---|
47F-1205GYD2 | Złącze Stewart | SI-60136-F |
ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT-AB-xMU2 |
ARJC07-111071A | 47F-1205GYD2 | ARJ11C-MASAA-BA-xLU2 |
ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C-MASAB-BA-xMU2 |
ARJC07-111071A | ARV11-3824I | ARJ11C-MASAD-AA-xMU2 |
ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
47F-1205GYD2 | ARJC01-111002AR | ARJ11D-MASB-BA-XMU2 |
ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
47F-1205GYD2 | ARJC02-111006K | ARJ11D-MDSD-AB-XLT2 |
ARJ11B-MASAN-LU2 | 13F-60NDK2NL | 47F-1205GYD2 |
ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-AB-XMU2 |
47F-1205GYD2 | 13F-60NDK2NL | ARJ11D-MASE-AB-XMU2 |
ARJ11B-MASCB-LT2 | ARJP11A-MASA-BA-EMU2 | ARJ11D-MDSG-BA-XMU2 |
ARJ11B-MBSCB-AB-ELT2 | SI-60136-F | ARJ11D-MASG-BA-XMU2 |
ARJC01-111002AR | ARJP11A-MBSB-AB-EMU2 | ARJ11D-MASG-AA-XMU2 |
ARJ11B-MESBQ-AB-EMU2 | ARJC02-111006E | ARJC01-111002AR |
ARJ11B-MASBQ-MU2 | ARJP11B-MASA-BA-EMU2 | ARJ11D-MDSH-AB-XLU2 |
ARJC07-111071A | ARJP11B-MBSB-AB-EMU2 | ARJ11D-MASH-BA-XLU2 |
ARJ11B-MFSBQ-AA-EMU2 | ARJC07-111071A | ARJ11D-MBSJ-A-DA-HLT2 |
47F-1205GYD2 | ARJP11C-MASB-AB-A-FMU2 | ARJ11D-MBSK-A-DA-HMU2 |
ARJ11B-MASBR-QU2 | 13F-60NDK2NL | ARJ11D-MBSL-A-DA-HLU2 |
UWAGI DOTYCZĄCE TESTU (25 ± 5 ℃)
1.TR:(100KHZ,0.1V);
TX = 1CT: 1CT ± 3% RX = 1CT: 1CT ± 3% P2.LX: (100 kHz, 100 mV, 8 mA, odchylenie DC)
PINS: (P1, P2), (P7, P8) = 350uH MIN
3.HIPOT:
PINS (P1, P3, P2) DO (J1, J2) = 1500VAC ZA 60 SEKUND
PINS (P7, P6, P8) DO (J3, J6) = 1500VAC NA 60 SEKUND
4. UTRATĘ WERSJI:
-1.0dB MAX @ 1.0MHz do 65MHz
5. STRATY RETURN:
-20dB MIN @ 1MHz TO 10MHz
-16dB MIN @ 10MHz do 30MHz
-12dB MIN @ 30MHz do 60MHz
-10dB MIN @ 60MHz do 100MHz
6.CROSS TALK:
-40dB MIN @ 1MHz DO 30MHz
-35dB MIN @ 30MHz do 60MHz
-30dB MIN @ 60MHz do 100MHz
7.COMMON DO TRYBU WSPÓLNEGO ODRZUCAJ:
-30dB MIN @ 1MHz DO 50MHz
-20dB MIN @ 50MHz DO 150MHz
8.OPRÓŻNIAJĄCA TEMPERATURA: 0 ℃ ~ 70 ℃.
