| PN.1: | S558-5999-AR-F | Rodzina: | Transformatory impulsowe |
|---|---|---|---|
| Obraca współczynnik: | 1CT: nadajnik 1CT, 1CT: odbiornik 1CT | Rozmiar / wymiar: | 17,7 mm dł. x 15,8 mm szer. |
| Hipot: | 1500 V. | Produkcja masowa: | LP5004NL |
| Archivi Disponibili: | PDF / 3D / ISG / Stp / Step / Datasheet | ||
| Atrakcja: | gigabit magnetics transformer,ethernet transformer |
||
S558-5999-AR-F Bel Fuse | Dane techniczne / Cena Specyfikacja / 3D | Gigabit Transformator | Krzyż LP5004NL |
Parametry elektryczne przy 25 ° C
Nadajnik 1CT: 1CT, odbiornik 1CT: 1CT
Montaż powierzchniowy XFRMR MOD LAN GIGABIT EXTEMP 24P
Bezołowiowe / Zgodne z RoHS S558-5999-AR-F 1000Base-T
Indukcyjność OCL: 350μH Min @ 100KHz 0.2V 8mA DC BIAS,
350mA Aktualna zdolność
Indukcyjność wycieku: 0.50uH Max @ 100KHz 0.2V
Interwinding Capacitance: 25PF TYP przy 100KHz 0.2V
Rezystancja DC: 0.9Ω Max
Współczynnik obrotu: 1CT: 1CT ± 5%

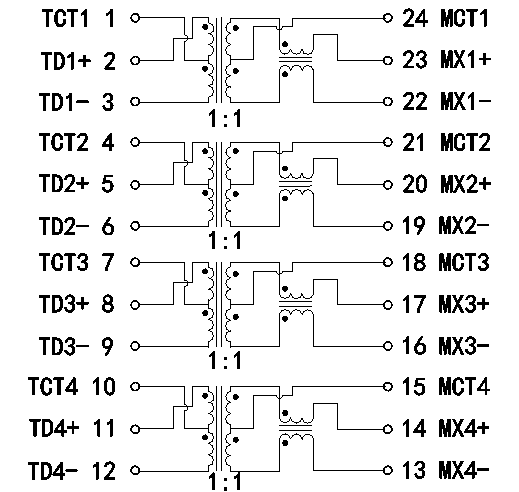

Biegunowość: 2-23,5-20, 8-17,11-14 Faza wewnętrzna
Powrót straty 0,5-30 MHz - 18 dB min
40,0 MHz - 14,4 dB min
50,0 MHz - 13,1 dB min
60-80MHz - 12,0 dB min
Cross Talk: 0,50-60MHz - 40dB min
60-100 MHz - 35 dB min
Odrzucenie w trybie wspólnym: 0,5-100 MHz - 20 dB min
Izolacja HI-POT: 1500VAC 1mA 1S
Rodzaj produktu: Produkty zielone i bezhalogenowe
Temperatura pracy: -40 ℃ TO + 85 ℃
| S558-5999-AR-F Gigabit Transformer, LP5004NL Lan 1000Base-T Xfrmr 24Pins SMT | |||
|---|---|---|---|
| S558-5999-AR-F | HN2436G | 749020020A | S558-5999-AR-F |
| G2401CG | 7490101120 | G2401CG | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | HN2436G |
| HX2326NL | 749020023 | S558-5999-AR-F | 749020023 |
| HN2436G | HN2436G | S560-6600-GG | S553-6500-43 |
| 749020020A | 7490101120 | LP82440ANL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| G4802CG | S558-5999-AR-F | 749020023 | S553-6500-55 |
| HN2436G | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP82440ANL | G2401CG | 7490101120 | 749020020A |
UWAGI:
1. Przeznaczony do obsługi aplikacji, takich jak SOHO (ADSL
modemy), LAN-on-Motherboard (LOM), hub i przełączniki.
2. Z różnymi wskaźnikami obrotów.
3,350uH min OCL z prądem polaryzacji 8 mA.
4. Szczytowa wartość szczytowa lutowia "RoHS" NL 255 ± 5 ℃.
