Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: H1602PR
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
PN: |
H1602PR |
Typ transformatora: |
Izolacja i interfejs danych |
Obraca współczynnik: |
1CT: 1CT |
Rozmiar / wymiar: |
14 mm dł. x 7,8 mm szer. |
Hipot: |
1500 V. |
Produkcja masowa: |
LP41604ANL |
PN: |
H1602PR |
Typ transformatora: |
Izolacja i interfejs danych |
Obraca współczynnik: |
1CT: 1CT |
Rozmiar / wymiar: |
14 mm dł. x 7,8 mm szer. |
Hipot: |
1500 V. |
Produkcja masowa: |
LP41604ANL |
|
H1602PR |
Krzyż LP41604ANL |
10/100B |
Arkusz danych/cena/specyfikacja/3D |
Funkcja

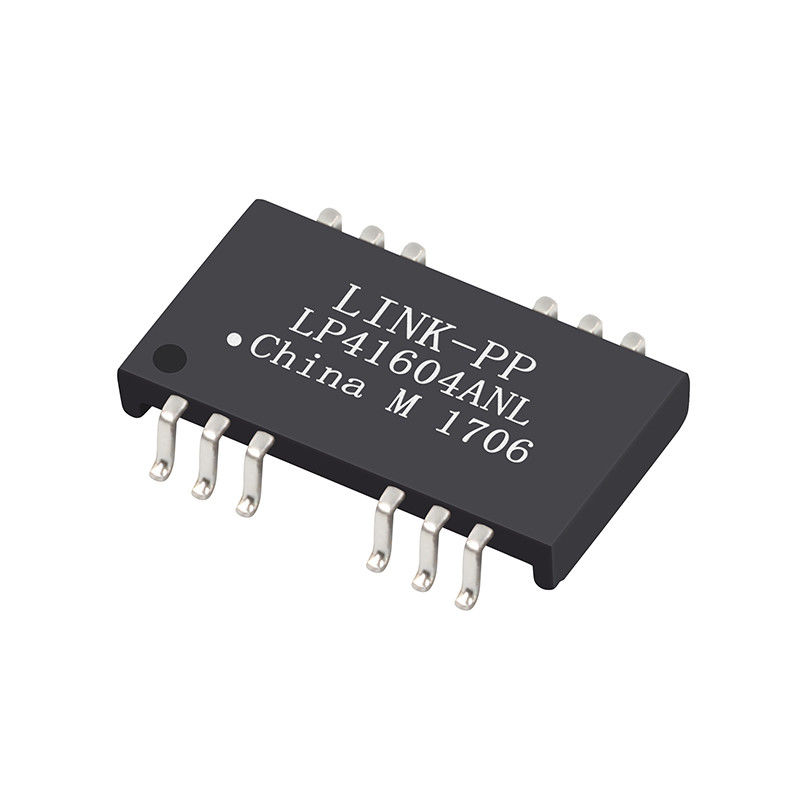

H1602PR Magnetyczne konstrukcje obsługujące każdy PHY.LP41604ANL
Zgodność ze standardami IEEE 802.3, w tym 350 uH min OCL z polaryzacją 8mA.
Zgodność z wymaganiami RoHS - cała część bez Cd, bez Hg,
Brak Cr6+, brak PBB i PBDE oraz brak Pb na zewnętrznych pinach.
Specyfikacje elektryczne @ 25°C
1. Współczynnik skrętu (%% P3%):
TX=1CT:1CT RX=1CT:1CT
2. Indukcyjność OCL:
350uH MIN @ 100KHz 0.1V
3. Utrata wtrąceniowa:
-1,1 dB MAX @ 1-100 MHz
4. Utrata zwrotu:
-16dB MIN @ 1-30 MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5. Rozmowa krzyżowa:
-40dB MIN @ 1-30 MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100 MHz
6. Odrzucenie trybu wspólnego:
-30dB MIN @ 1-50 MHz
-20dB MIN @ 50-150 MHz
7.Test Hipot: 1500Vrms
8. Zakres temperatur pracy: -40 ℃ do + 85 ℃.
| H1602PR Transformator impulsowy Ethernet LP41604ANL 10/100B Kompatybilny z PHY | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | LP41604ANL |
| HX1225FNL | H1602PR | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| H1602PR | H4P041NX LF | S560-6600-GG | 12PS6121C LF |
| 7490101120 | TGS110-MT1NCRL | H4P041NX LF | S553-6500-44 |
| H1602PR | S553-6500-E2 | H1602PR | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| TGS110-MT1NCRL | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | 12PS6121C LF | LP41604ANL |
UWAGI:
1. Zaprojektowany do obsługi aplikacji, takich jak SOHO (modemy ADSL), LAN-on-Motherboard (LOM), koncentrator i przełączniki.
2. Spełnia specyfikację IEEE 802.3.
3. Maksymalna temperatura rozpływu wynosi 260 ℃, 10 s, 3 razy.
