Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: HX1225FNL / HX1225FNLT
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Specyfikacja: |
HX1225FNL / HX1225FNLT |
Typ transformatora: |
Izolacja i interfejs danych |
Włącza współczynnik: |
1CT: 1CT |
Rozmiar / wymiary: |
12,70 mm x 9,30 mm x 6,20 mm |
Hipot: |
1500V |
LINK-PP P / N: |
LP41654ANL |
Temperatury: |
- 40 TO + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Specyfikacja: |
HX1225FNL / HX1225FNLT |
Typ transformatora: |
Izolacja i interfejs danych |
Włącza współczynnik: |
1CT: 1CT |
Rozmiar / wymiary: |
12,70 mm x 9,30 mm x 6,20 mm |
Hipot: |
1500V |
LINK-PP P / N: |
LP41654ANL |
Temperatury: |
- 40 TO + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |

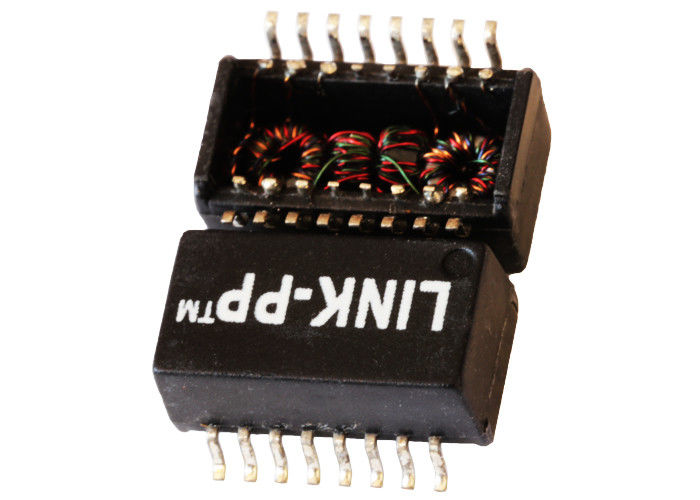

HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1: 1 TU Transformator izolujący
Puls HX1225FNL / HX1225FNLT | Karta katalogowa / Cena / Specyfikacja / 3D | 10/100 Transformator | Krzyż LP41695ANL |
Parametry elektryczne przy 25 ° C
1. Obraca współczynnik:
(2-3) :( 15-14) = 1CT: 1CT
%% P2% P (6-7) :( 11-10) = 1,5CT: 1CT %% P2% P2.OCL:
200uH MIN @ 100KHz, 0,1Vrms, przy + 25 ℃;
100 uH MIN @ 100 kHz, 0,1 Vrms, w -45 ℃;
100 uH MIN @ 100 kHz, 0,1 Vrms, przy + 95 ℃;
3.Isolacja (Input-Output):
1650Vrms, 6 Seconds MAX
4. Wstawienie straty:
TX: 1-50MHz: -1.0dB MAX
RX: 1-50MHz: -1.5dB MAX
5. Zwrot straty (@ 100Ω):
TX: 0,5-40 MHz: -18dB MIN
60 MHz: -14.5dB MIN
80MHz: -12dB MIN
RX: 0,5MHz: -18dB MIN
40 MHz: -10dB MIN
60MHz: -8dB MIN
80 MHz: -6dB MIN
6.Cross Talk:
30MHz: -45dB MIN
60 MHz: -35 dB MIN
100MHz: -30dB MIN
7. Temperatura pracy: 0 ℃ ~ 70 ℃ / -40 ℃ ~ + 85 ℃
| HX2326NL MODULE 10 / 100B-T POE (+) SMD Transformatory impulsowe do montażu powierzchniowego HX2326FNL | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
UWAGI:
1. Przeznaczony do obsługi aplikacji, takich jak SOHO (ADSL
modemy), LAN-on-Motherboard (LOM), hub i przełączniki.
2. Z różnymi wskaźnikami obrotów.
3. Współczynnik LH szczytu "NL" 260 ℃ %% P5 ℃.
HX1225FNL / HX1225FNLT 100Base-T Ethernet MDL 1: 1 TU Transformator izolujący
