Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: 7490101120
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Dane techniczne: |
7490101120 |
aplikacji: |
Transformator FE |
Obróć współczynnik: |
1: 1 |
Kołki: |
16 |
Hipot: |
1500V |
Krzyż PN: |
LP41606NL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Dane techniczne: |
7490101120 |
aplikacji: |
Transformator FE |
Obróć współczynnik: |
1: 1 |
Kołki: |
16 |
Hipot: |
1500V |
Krzyż PN: |
LP41606NL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |

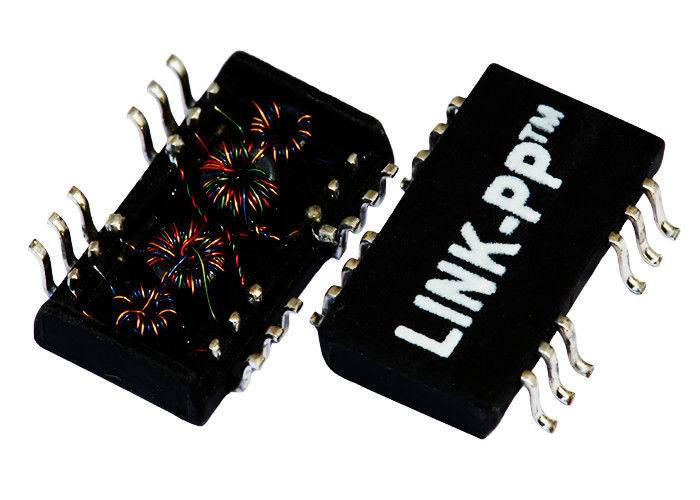

7490101120 / LP41606NL 10/100 Transformacyjny niskoprofilowy moduł magnetyczny SMD
| Krzyż 7490101120 | Karta katalogowa / Cena / Specyfikacja / 3D | Transformator 10/100 | Współczynnik obrotu 1: 1 | Krzyż LP41606NL |
Parametry elektryczne przy 25 ° C
1. Włącza współczynnik (%% P5%):
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH MIN @ 100KHz / 0.1V
3. Wstawienie straty:
0.3-100MHz: -1.1dB MAX
4.Usuń stratę (dB TYP):
30 MHz: -20 60 MHz: -14
80 MHz: -11.5
5. Przeskok (dB TYP):
30 MHz: -45 60 MHz: -40
100 MHz: -35
6.CMR (dB TYP):
30 MHz: -42 50 MHz: -37
100 MHz: -33
7.Hipot: 1500Vrms / 0,5mA / 60Sec.
8. Temperatura pracy: 0 ℃ ~ 70 ℃ / -40 ℃ ~ + 85 ℃
| 20PT1024X LF 10 / 100Base dwuportowy transformator 13F-2010CNL Filtr PHT 20pins | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08B1-1X4T-36-F | 0879-2C6R-54 |
| 13F-2010CNL | 7490101120 | 0833-2X1T-33-F | C850-2G6R-54 |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| L826-1X4T-23-F | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 7490101120 | 7490101120 |
UWAGI:
1. Przeznaczony do obsługi aplikacji, takich jak SOHO (ADSL
modemy), LAN-on-Motherboard (LOM), hub i przełączniki.
2. Z różnymi wskaźnikami obrotów.
3. Współczynnik LH szczytu "NL" 260 %% P5 ℃.
