Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: X2024NLT
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
PN.1: |
X2024NLT |
aplikacji: |
Transformator FE |
Obróć współczynnik: |
1: 2.5 |
Kołki: |
16 |
Hipot: |
1500V |
Produkcja seryjna: |
LP2024NL |
Temperatury: |
-40 ℃ TO + 85 ℃ |
PN.1: |
X2024NLT |
aplikacji: |
Transformator FE |
Obróć współczynnik: |
1: 2.5 |
Kołki: |
16 |
Hipot: |
1500V |
Produkcja seryjna: |
LP2024NL |
Temperatury: |
-40 ℃ TO + 85 ℃ |

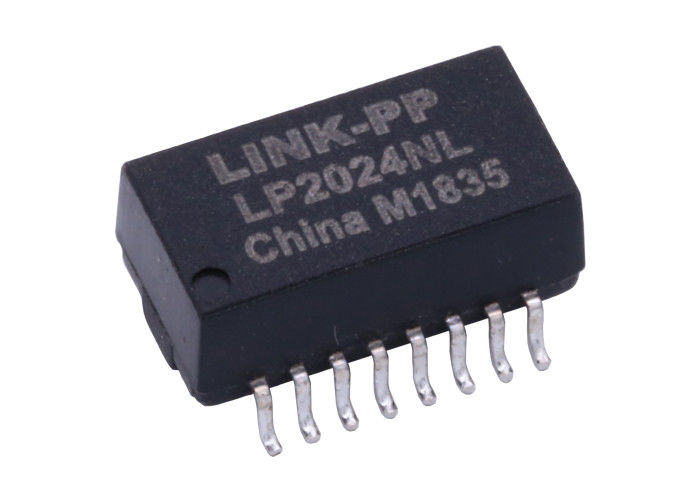

| Pulse X2024NLT | Pulse X2024NL | Transformator 10/100 | 1: 2,5 Współczynnik obrotu | Krzyż LP2024NL |
| 10 Base-T Moduły separujące do pojedynczego portu, SMD, Rohs | |
| Numer części LINK-PP | LP2024NL |
| Numer części bezpiecznika | X2024NLT |
| Prędkość | 10 BASE-T |
| Liczba portów | POJEDYNCZY |
| Aplikacja - LAN | ETHERNET (NoN PoE) |
| Pakiet | SMD |
| Temperatura | -40 ℃ TO + 85 ℃ |
| AutomDX | TAK |
| Komentarz | SAME AS WERSJA NL |
| Konfiguracja RX | T, C, S |
| TX konfiguracji | T, C, S |
| Budowa | OTWARTA RAMA |
| Rdzenie na port | 4 |
| Liczba portów | POJEDYNCZY |

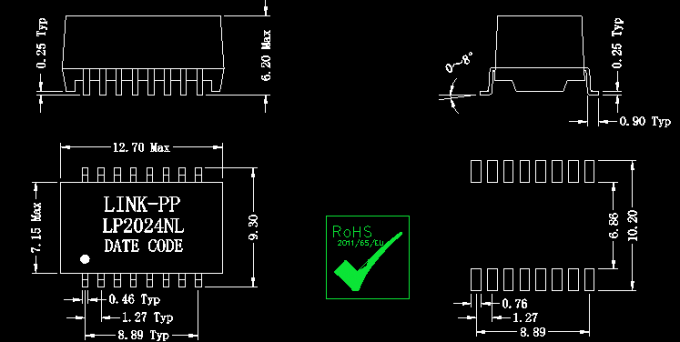

| Wysokość opakowania (cale) | 0,234 |
| Wysokość opakowania (mm) | 5,95 |
| Długość pakietu (cale) | 0,50 |
| Długość pakietu (mm) | 12.70 |
| Szerokość opakowania (cale) | 0,281 |
| Szerokość opakowania (mm) | 7.15 |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
Parametry elektryczne przy 25 ° C
1. Obraca współczynnik:
Transmit = 1CT: 2,5CT ± 5% P Odbiór = 1CT: 1CT ± 5% P2. Indukcyjność fali świetlnej OCL:
@ 350uH Min 20mVrms, 100KHz
3.Leakage Inductance LL:
@ 0,8uH Maks. 20 mVrms, 100 kHz
4.Interwinding Capacitance Cww:
@ 30pF Maks. 20 mVrms, 100 kHz
5.DCR: @ 0.6Ω Max
6. Szpilki główne: @ 6-8,1-3
7.Isocjacja Hipot: @ 2000Vrms
8. Temperatura pracy: -40 ℃ ~ + 85 ℃.
UWAGI:
1. Do kart, maus, koncentratory i płyty głównej. Zastosowania
2. Przeznaczone do spełnienia lub przekraczania specyfikacji IEEE802.3,10Base-T
3.Dostępny z dławikami common mode do tłumienia zakłóceń elektromagnetycznych
Pakiet 4.SMT, THT, DIP itp
5. Stopień lutowania szczytowego "RHHS" NL 260 ℃.
6.OCL, Cww i LL są mierzone przy 20 mVrms, 100KHz
