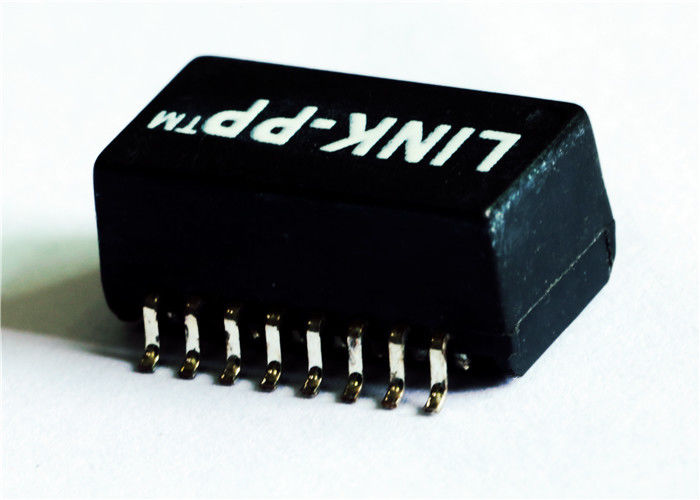

Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: E2023NL / H2023NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Specyfikacja1: |
E2023NL |
Specyfikacja2: |
H2023NL |
aplikacji: |
Transformator FE |
Obróć współczynnik: |
1: 2.5 |
Kołki: |
16 |
Hipot: |
1500V |
Montaż: |
SMD |
Produkcja seryjna: |
LP2023NL |
Temperatury: |
0 ℃ TO + 70 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Specyfikacja1: |
E2023NL |
Specyfikacja2: |
H2023NL |
aplikacji: |
Transformator FE |
Obróć współczynnik: |
1: 2.5 |
Kołki: |
16 |
Hipot: |
1500V |
Montaż: |
SMD |
Produkcja seryjna: |
LP2023NL |
Temperatury: |
0 ℃ TO + 70 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
| Puls E2023NL | Puls H2023NL | Transformator 10/100 | 1: 2,5 Współczynnik obrotu | Krzyż LP2023NL |
Parametry elektryczne przy 25 ° C
1. Obraca współczynnik:
Transmit = 1CT: 2,5CT ± 5% P Odbiór = 1CT: 1CT ± 5% P2. Indukcyjność fali świetlnej OCL:
@ 200uH Min. 20 mVrms, 100 kHz
3.Leakage Inductance LL:
@ 0,5uH Maksimum 20mVrms, 100KHz
4.Interwinding Capacitance Cww:
@ 15pF Maks. 20 mVrms, 100 kHz
5.DCR: @ 0.4Ω Max
6. Szpilki główne: @ 6-8,1-3
7.Isocjacja Hipot: @ 2000Vrms
8. Temperatura pracy: 0 ℃ ~ 70 ℃.
| Puls E2023NL 10 / 100Base-T H2023NL Ethernetowy jednoportowy magnes 1: 2,5 LP2023NL | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | FD12-114GRL | LG01-1006NLF |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | LD01-0366F4LF | TG110-S050P2RL | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | LG01-1006N1LF | TG110-S050J2RL | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
UWAGI:
1. Do kart, maus, koncentratory i płyty głównej. Zastosowania
2. Przeznaczone do spełnienia lub przekraczania specyfikacji IEEE802.3,10Base-T
3.Dostępny z dławikami common mode do tłumienia zakłóceń elektromagnetycznych
Pakiet 4.SMT, THT, DIP itp
5. Szczytowa wartość współczynnika lutowania szczytowego "RHHS" NL 260 ℃ %% P5 ℃.
6.OCL, Cww i LL są mierzone przy 20 mVrms, 100KHz
