Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: TG1G-S012NZRL / TG1G-S012NZRL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Element nr 1: |
TG1G-S012NZRL |
kategorii: |
Gigabitowy transformator Rj45 |
Włącza współczynnik: |
1CT: 1CT |
Montaż: |
Montaż powierzchniowy |
Rozmiar / wymiary: |
17,7 mm dł x 15,8 mm |
Wysokość - Siedzisko (Max): |
6,6 mm |
PN2: |
TG1G-S012NZRL |
Nowy PN: |
LPXXXXNL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Element nr 1: |
TG1G-S012NZRL |
kategorii: |
Gigabitowy transformator Rj45 |
Włącza współczynnik: |
1CT: 1CT |
Montaż: |
Montaż powierzchniowy |
Rozmiar / wymiary: |
17,7 mm dł x 15,8 mm |
Wysokość - Siedzisko (Max): |
6,6 mm |
PN2: |
TG1G-S012NZRL |
Nowy PN: |
LPXXXXNL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
| TG1G-S012NZRL / TG1G-S012NZRL | Halo Transformer | Gigabit LAN | SMD Transformer |

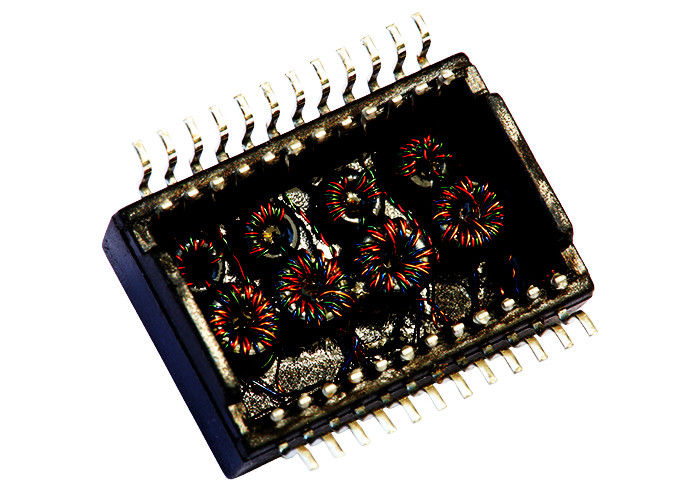

Transformator dyskretny Gigabit Ethernet
Podwójny port 10 / 100BASE-TX POE / POE + Transformator
Zgodny z IEEE802.3ab, 1500Vrms Hi-Pot
Opatentowana konstrukcja z otwartą ramą
Halo TG1G-S012NZRL Gigabit Transformer Cross
Krzyż transformatorowy Halo TG1G-S012NZRL
Przewaga konkurencyjna
☛ Projektant / producent od 18 lat.
☛ 2500 Działa, 4 rośliny
☛ Zdecydowanie przesyłaj analizator sieciowy Fluke
☛ Zapas lub 4 tygodnie.
☛ Elastyczny projekt zgodnie z wymaganymi informacjami klientów bez opłat dodatkowych.
| Liczba portów | Aplikacje | Włącza współczynnik | Power Over Ethernet |
| Pojedynczy GE / Dual FE | Ethernet 1G | 1: 1 | IEEE 802.3 |
| Opakowanie | Kierunek kart | Typ mocowania | Kontakt Zakończ |
| Reel, Carton | - | SMT / SMD | - |
| Liczba pinów | Zastawianie | Napięcie izolacji | Kolor diody LED |
| 24 kołki | - | 1500 Vrms | --- |
Specyfikacja elektryczna @ 25 ℃
1.Ustawienie straty (dB Max):
0,3-1 MHz: -1,1-65 MHz: -0,8
65-100 MHz: -1,0 100-125 MHz: -1,2
2.Usuwanie strat (dB Min @ 100 OHM):
0,5-40 MHz: -18
40-100 MHz: -12-20LOG (f / 80MHz)
3. Przesłuchy (dB Min):
0.3-100MHz: -33-20LOG (f / 100MHz)
4. CM DO CM REJ:
0,3-100 MHz: -30 dB min
5.CM DO DM REJ:
0,3-100 MHz: -35 dB min
6. Włącza współczynnik:
PRI: SEC = 1CT: 1CT ± 2% P7. Indukcyjność (100 kHz / 0,1 V@11mA): 350uH min
8. Zrównoważony prąd liniowy DC:
600mA Max @ 57VDC Continuous
9.Hipot: 1500Vrms / 0,5mA
10. Temperatura pracy: -40 ℃ ~ + 85 ℃.
UWAGI:
1.Gigabitowe transformatory z opcją Power Over Ethernet
2. Zawiera specyfikację IEEE 802.3 / af
3.Dla części RoHS dodaj sufiks NL
4. Stopień lutowania szczytowego RHHS "NL" 260 ℃ %% P5 ℃.
5.100% Testowanie elektryczne
