Szczegóły Produktu:
Zapłata:
|
| przedmiot nr: | TG1G-S001NZRL | kategorii: | Gigabitowy transformator Rj45 |
|---|---|---|---|
| Włącza współczynnik: | 1CT: 1CT | Montaż: | Montaż powierzchniowy |
| Rozmiar / wymiary: | 17,7 mm dł x 15,8 mm | Wysokość - Siedzisko (Max): | 6,6 mm |
| Archivi Disponibili: | PDF / 3D / ISG / Stp / Step / Dane techniczne | ||
| Atrakcja: | 10/100base-t magnetics,ethernet transformer |
||
| TG1G-S001NZRL => LPXXXXNL | Włącz 1CT: 1CT | Gigabit Discrete Transformer | 1000 Base-T SMT |
Gigabit Ethernet Discrete Transformer Dual Port 10 / 100BASE-TX
Zgodny z IEEE802.3ab / af, 1500Vrms Hi-Pot
Opatentowana konstrukcja z otwartą ramą

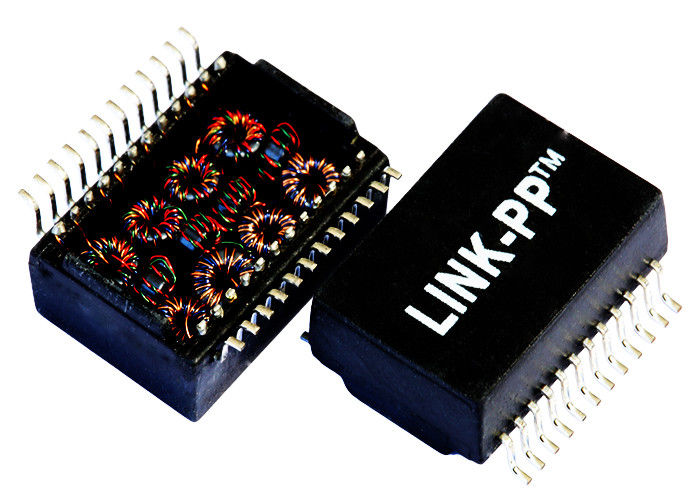

Halo TG1G-S001NZRL Transformer Cross
Krzyż transformatorowy Halo TG1G-E001NZRL
Przewaga konkurencyjna
☛ Projektant i producent od 18 lat.
☛ 2500 Działa, 4 rośliny
☛ Zdecydowanie przesyłaj analizator sieciowy Fluke
☛ Zapas lub 4 tygodnie.
☛ Elastyczny projekt zgodnie z wymaganymi informacjami klientów bez opłat dodatkowych.
| Liczba portów | Aplikacje | Włącza współczynnik | Power Over Ethernet |
| Pojedynczy GE / Dual FE | Ethernet 1G | 1: 1 | IEEE 802.3 / IEEE 802.3af |
| Opakowanie | Kierunek kart | Typ mocowania | Kontakt Zakończ |
| Reel, Carton | - | SMT / SMD | - |
| Liczba pinów | Zastawianie | Napięcie izolacji | Kolor diody LED |
| 24 kołki | - | 1500 Vrms | --- |
Specyfikacja elektryczna @ 25 ℃
1.Ustawienie straty (dB Max):
0,3-1 MHz: -1,1-65 MHz: -0,8
65-100 MHz: -1,0 100-125 MHz: -1,2
2.Usuwanie strat (dB Min @ 100 OHM):
0,5-40 MHz: -18
40-100 MHz: -12-20LOG (f / 80MHz)
3. Przesłuchy (dB Min):
0.3-100MHz: -33-20LOG (f / 100MHz)
4. CM DO CM REJ:
0,3-100 MHz: -30 dB min
5.CM DO DM REJ:
0,3-100 MHz: -35 dB min
6. Włącza współczynnik:
PRI: SEC = 1CT: 1CT ± 2% P7. Indukcyjność (100 kHz / 0,1 V@11mA): 350uH min
8. Zrównoważony prąd liniowy DC:
350mA Max @ 57VDC Continuous
9.Hipot: 1500Vrms / 0,5mA
10. Temperatura pracy: -40 ℃ ~ + 85 ℃.
UWAGI:
1.Gigabitowe transformatory z opcją Power Over Ethernet
2. Zawiera specyfikację IEEE 802.3af
3.Dla części RoHS dodaj sufiks NL
4. Stopień lutowania szczytowego RHHS "NL" 260 ℃ %% P5 ℃.
5.100% Testowanie elektryczne
