Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: TG1G-S012NZRL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Pozycja nr: |
TG1G-S012NZRL |
Kategoria: |
Gigabitowy transformator Rj45 |
Współczynnik zakrętów: |
1CT : 1CT |
Montowanie: |
Montaż powierzchniowy |
Rozmiar / wymiar: |
17,7 mm dł. x 15,8 mm szer |
Wzrost — w pozycji siedzącej (maks.): |
6,6 mm |
Stary Pn: |
TG1G-S012NZRL |
Masa PN: |
LP6062ANL |
Archiwum dostępne: |
PDF/3D/ISG/Stp/Step/Arkusz danych |
Pozycja nr: |
TG1G-S012NZRL |
Kategoria: |
Gigabitowy transformator Rj45 |
Współczynnik zakrętów: |
1CT : 1CT |
Montowanie: |
Montaż powierzchniowy |
Rozmiar / wymiar: |
17,7 mm dł. x 15,8 mm szer |
Wzrost — w pozycji siedzącej (maks.): |
6,6 mm |
Stary Pn: |
TG1G-S012NZRL |
Masa PN: |
LP6062ANL |
Archiwum dostępne: |
PDF/3D/ISG/Stp/Step/Arkusz danych |
| TG1G-S012NZRL => LP6062ANL | Przełożenie 1CT:1CT | Dyskretny transformator Gigabit Ethernet | 1000 Base-T SMT |
Dyskretny transformator Gigabit Ethernet
Zgodny z IEEE802.3ab/af
Uznany przez UL/EN60950
100% testów elektrycznych
1500Vrms Hi-Pot
Opatentowana konstrukcja Open Frame

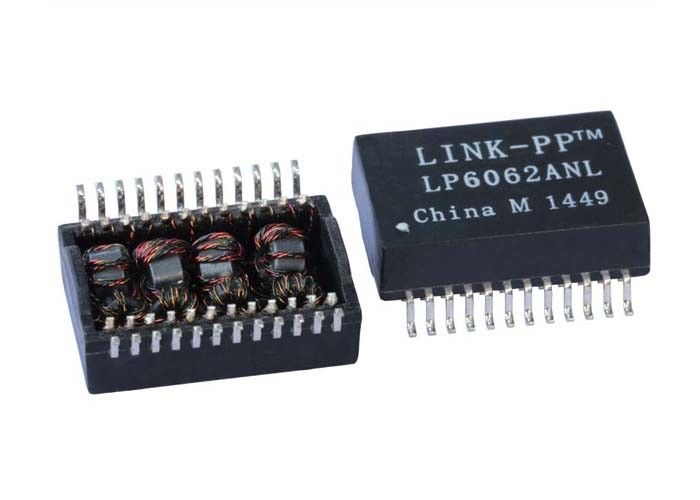

Transformator Halo TG1G-S012NZRL
Krzyżowy LINK-PP LP6062ANL
☛ Projektant i producent od 18 lat.
☛ 2500 prac, 4 zakłady
☛ Zdecydowanie przejdzie Fluke analizator sieci
☛ Dostępny w magazynie przez 4 tygodnie.
☛ Elastyczne projektowanie zgodnie z informacjami wymaganymi przez klienta bez żadnych dodatkowych opłat.
| Liczba portów | Zastosowania | Przełożenie | Power Over Ethernet |
| Pojedynczy GE | 1G Ethernet | 1:1 | IEEE 802.3/IEEE 802.3af |
| Opakowanie | Kierunek wyprowadzeń | Typ montażu | Wykończenie styków |
| Szpula, Karton | -- | SMT/SMD | -- |
| Liczba pinów | Ekranowanie | Napięcie izolacji | Kolor LED |
| 24 piny | -- | 1500 Vrms | --- |
Specyfikacja elektryczna @25℃
1. Tłumienie wtrąceniowe (dB Max):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1.0 100-125MHz: -1.2
2. Tłumienie odbiciowe (dB Min @100 OHM):
0.5-40MHz: -18
40-100MHz: -12-20LOG(f/80MHz)
3. Przesłuch (dB Min):
0.3-100MHz: -33-20LOG(f/100MHz)
4. CM DO CM REJ:
0.3-100MHz: -30dB Min
5. CM DO DM REJ:
0.3-100MHz: -35dB Min
6. Przełożenie:
PRI:SEC= 1CT:1CT ±2%P7. Indukcyjność (100KHz/0.1V@11mA): 350uH Min
8. Zrównoważony prąd stały w linii:
350mA Max @ 57VDC Ciągły
9. Hipot: 1500Vrms/0.5mA
10. Temperatura pracy: -40℃～+85℃.
UWAGI:
1. Moduły transformatorów Gigabit Ethernet z opcją Power Over Ethernet
2. Spełnia specyfikację IEEE 802.3af
3. Dla części RoHS, dodaj przyrostek NL
4. RoHS "NL" szczytowa temperatura lutowania 260℃%%P5℃.
