Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: H1263NL / HX2019NLT
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Specyfikacja-1: |
H1263NL |
Specyfikacja-2: |
HX2019NL |
Ethernet: |
Szybko 10/100 |
POE: |
350mA |
Port: |
Pojedynczy |
Hipot: |
1500 |
P3: |
HX2019NLT |
Odpowiednik PN: |
LP2019ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
Specyfikacja-1: |
H1263NL |
Specyfikacja-2: |
HX2019NL |
Ethernet: |
Szybko 10/100 |
POE: |
350mA |
Port: |
Pojedynczy |
Hipot: |
1500 |
P3: |
HX2019NLT |
Odpowiednik PN: |
LP2019ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |

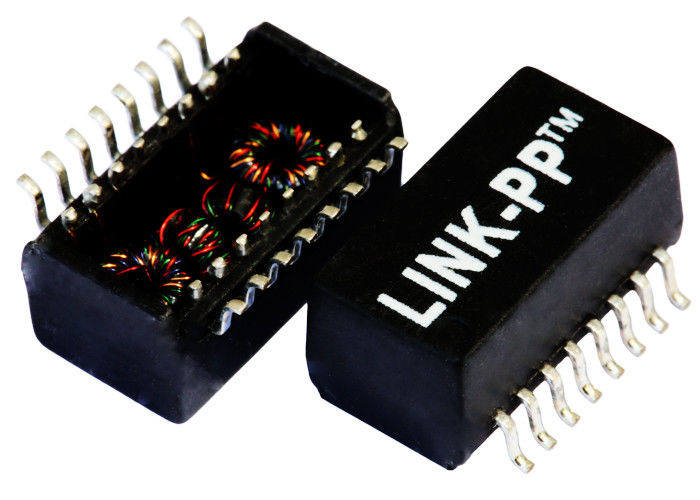

H1263NL SIN 100P 1: 1 SMT 10 / 100BASE-TX HX2019NL VoIP PoE MAGNETICS HX2019NLT
1.1Port Lan Transformer
2.ColiStruktura: Toroidalna
Transformator 3.100base-t
4.SMD, 16 pinów
5. Maksymalna temperatura rozpływu RoHS 245 ° C °°
6. Zgodność z IEEE 802.3af / ANSI X3.263
7. Zaprojektowany dla aplikacji telefonu IP lub przełącznika
Moduły magnetyczne 10 / 100Base-TX VoIP i POWER przez ETHERNET (PoE)
Parametry elektryczne (25)
1. Obraca współczynnik:
TX = 1CT: 1CT RX = 1CT: 1CT
2. Wstawienie straty:
0.1-100MHz: -1.0dB MAX
3.Usuwanie straty:
0,1-30 MHz: -18dB MIN
30-60MHz: -13dB MIN
60-80MHz: -12dB MIN
4. Przesłuch:
0,1-100 MHz: -35 dB MIN
5.DCMR:
30MHz: -42dB MIN
60MHz: -36dB MIN
100 MHz: -33dB MIN
6.CMRR:
1-100MHz: -40dB TYP
7.L: 1-3,6-8:
350uH MIN 100KHz 0,1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHM MAX
9.LK:
1-3 (Tie: 16 + 14): 0,5 uH MAX 100 kHz 0,1 V
6-8 (Tie: 11 + 9): 0,5 uH MAX 100 kHz 0,1 V
10.Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0,1V
(6-8), (11-9): 28pF MAX 100KHz 0,1 V
11. Napięcie jarzeniowe: 1500Vrms
12. Temperatura pracy: -40 ℃ ~ + 85 ℃.
Aplikacje:
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL
| H1263NL SIN 100P 1: 1 SMT 10 / 100BASE-TX HX2019NL VoIP PoE MAGNETICS HX2019NLT | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
