Szczegóły Produktu:
Zapłata:
|
| element: | TS6121K | Włącza współczynnik: | 1: 1 |
|---|---|---|---|
| OCL: | 350 | Projekt PN: | TS6121K |
| Masowa produkcja PN: | TS6121K => LP1193NL | Montaż: | SMD / SMT |
| Archivi Disponibil: | PDF / 3D / ISG / Stp / Step / Dane techniczne | ||
| Atrakcja: | gigabit magnetics transformer,ethernet transformer |
||

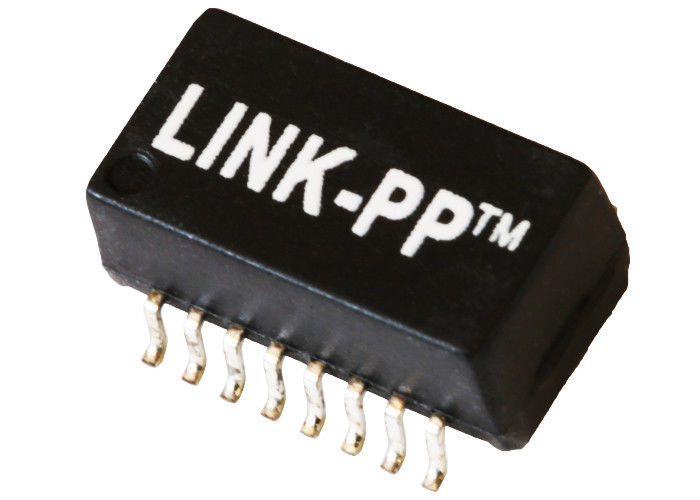

TS6121K 10/100 Base-t Transformator impulsowy Dane techniczne / Dane techniczne / PDF / Cena / krzyż
Zaprojektowany, aby spełnić wymagania IEEE 802.3u, w tym 350uH OCL z odchyleniem 8mA.
Pakiet 16-pinowy do montażu powierzchniowego SMD.
Dwukanałowy niski koszt.
Temperatura pracy: od 0 ° C do + 70 ° C.
Zakres temperatury przechowywania: od -25 ℃ do + 125 ℃.
Transformator z pojedynczym portem LAN
ColiStructure: Toroidalna
Transformator 100base-t
SMD, 16 pinów
10/100 BASE-TX Transformator z pojedynczym portem LAN z 16 wyprowadzeniami TS6121K => LP1193NL
Opis:
Single Port 100 Base-t TRANSFORMATORY MAGNETYCZNE ETHERNET
| Podanie | LAN ETHERNET (PoE i NON PoE) |
| AutomDX | TAK |
| Komentarz | Zgodny z RoHS LPXXXXNL |
| Konfiguracja RX | T, C |
| TX konfiguracji | T, C |
| Budowa | PRZEKAZ MOLD |
| Rdzenie na port | 4 |
| Liczba portów | Pojedynczy |
| PCB | BRAK PCB |
| Pakiet | SMT |
| Wysokość opakowania (cale) | 0,225 lub inny |
| Wysokość opakowania (mm) | 5.715 lub inny |
| Długość pakietu (cale) | 1.12 lub inny |
| Długość pakietu (mm) | 28,448 lub innym |
| Szerokość opakowania (cale) | 0,63 lub inny |
| Szerokość opakowania (mm) | 16.002 lub inny |
| Zgodny z RoHS | YES-RoHS-6 |
| Prędkość | 10/100 / 1000BASE-TX |
| Temperatura | 0 do 70 / -40 do +85 |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
| Główny P / N | LP1193NL itp |
Parametry elektryczne (25):
1. Włącza współczynnik 50KHz, 0.5V
Strona chipu: strona linii = 1CT: 1CT + _2%
2. Indukcyjność (Ls) 100KHz, 0.1V, 12mA DC Bias:
Strona chipowa: 350uH min
3. Strata wtrąceniowa1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB min
40 MHz: -14.4dB min
50 MHz: -13.1dB min
60-80MHz: -12dB min
100 MHz: -10 dB min
5. Różnicowanie do odrzucania w trybie wspólnym:
30 MHz: -45 dB min
60 MHz: -40 dB min
100 MHz: -35 dB min
6. Crosstalk30MHz: -40dB min
60 MHz: -35 dB min
100 MHz: -30 dB min
7. Hi-Pot: 1500Vrms min
