Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: 11FB-05ANL / 11FB-05NL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
PN: |
HX1260FNL / HX1260NL |
Włącz radio: |
1: 1 |
Rodzaj: |
SMD |
Rodzina: |
Transformator 10/100Mb/s |
Port: |
Pojedynczy port |
Hipot: |
1500VDC |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
PN: |
HX1260FNL / HX1260NL |
Włącz radio: |
1: 1 |
Rodzaj: |
SMD |
Rodzina: |
Transformator 10/100Mb/s |
Port: |
Pojedynczy port |
Hipot: |
1500VDC |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Moduły transformatorów 10 / 100BASE-T z opcją PoE * i 1: 1 zmieniają współczynniki

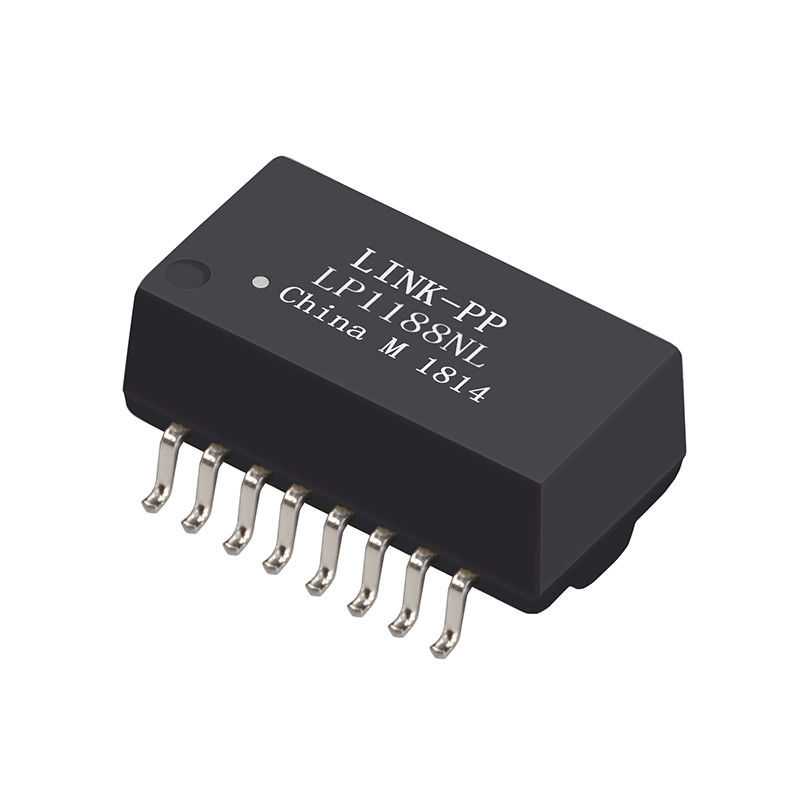

MODUŁ XFRMR 1PORT 1: 1 10/100
• Spełnij standardy IEEE 802.3 i ANSI X3.263, w tym 350 uH OCL z odchyleniem 8 mA
• Zaprojektowany, aby wytrzymać temperaturę reflow IR do 235 ℃
• Kompaktowe wykorzystanie śladu w najbardziej ograniczających przestrzeń zastosowaniach
• Transformator z pojedynczym portem LAN
• ColiStructure: Toroidalna
• Transformator 10 / 100base-t
• SMT, 16 pinów
HX1260FNL / HX1260NL SPECYFIKACJA ELEKTRYCZNA @ 25 ℃:
1. Współczynnik obrotu (± 2%): 1CT: 1CT
2. OCL (100KHz / 100mV @ 8mA): 350uH MIN
3. Strata wtrąceniowa (dB MAX): -1.1dB (0.3-100MHz)
4. Strat powrotu (dB TYP): -20 dB (30 MHz), - 14 dB (60 MHz), - 11,5 dB (80 MHz)
5. Przesłuch (dB TYP): -45dB (30MHz), - 40dB (60MHz), - 35dB (100MHz)
6. DCMR (dB TYP): -42dB (30MHz), - 37dB (50MHz), - 33dB (100MHz)
7. HI-POT: 1500Vrms / 0,5mA / 60Sec lub 1650Vrms / 0,5mA / 2Sec
8. Temperatura pracy: -40 ℃ TO + 85 ℃
9. Zgodność z RoHS: TAK
Aplikacje HX1260FNL / HX1260NL
Używany do urządzeń sieciowych i komunikacyjnych, takich jak HUB, karta PC, przełącznik, router, płyta główna komputera, SDH, PDH, telefon IP, modem xDSL
HX1260FNL / HX1260NL Przewaga konkurencyjna
16 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
