Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: TS8121A HF
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Numer części: |
TS8121A HF |
Pakiet: |
SMD |
Szybkość danych: |
100m |
Liczba portów: |
1 |
Temperatura operacyjna.: |
0°C do 70°C |
Poe: |
Bez PoE |
Numer części: |
TS8121A HF |
Pakiet: |
SMD |
Szybkość danych: |
100m |
Liczba portów: |
1 |
Temperatura operacyjna.: |
0°C do 70°C |
Poe: |
Bez PoE |

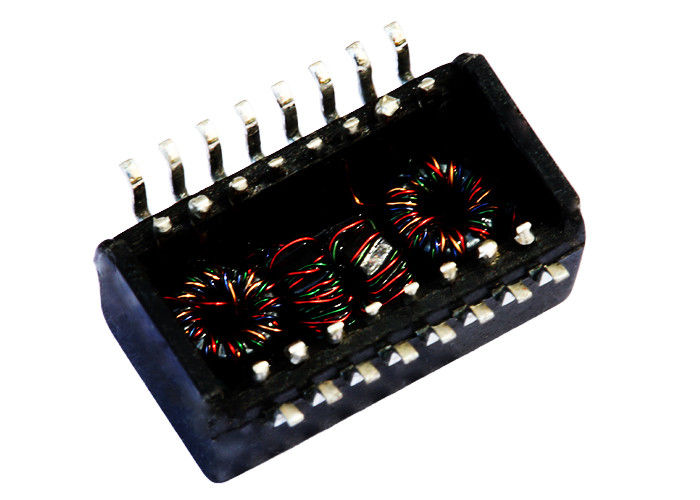

W sprawieTS8121A HFjest wydajnym modułem magnetycznym LAN z jednym portem przeznaczonym do zastosowań 10/100 Base-T Ethernet. Zapewnia niezawodną izolację sygnału, tłumienie hałasu w trybie wspólnym,i spełnia normy IEEE 802Idealny do integracji z złączami RJ45 i układami PHY, ten dyskretny transformator zapewnia stabilną wydajność sieci w środowiskach przemysłowych i handlowych.
- Nie.
| Parametry | Stan / częstotliwość | Specyfikacja |
|---|---|---|
| Wskaźnik obrotowy (TX/RX) | / | 1CT: 1CT |
| OCL (indukcja otwartego obwodu) | 100 kHz / 0,1 V, 8 mA Bias | ≥ 350 μH |
| Indukcja przecieku (L.L) | @ 100 kHz | ≤ 0,5 μH |
| DCR (podstawowy) | / | ≤ 1,1 Ω |
| DCR (sekundarne) | / | ≤ 0,9 Ω |
| CW/W(Kapacytet) | / | ≤ 28 pF |
| Hi-Pot | 60 s | 1500 Vrms |
| Parametry | Zakres częstotliwości | Specyfikacja |
|---|---|---|
| Strata wstawienia (maksymalna) | 0.3 ̇ 100 MHz | ≤ 1 dB |
| Strata zwrotu (min) | 0.3 ¢30 MHz | ≥ 18 dB |
| 40 MHz | ≥ 15,5 dB | |
| 50 MHz | ≥ 13 dB | |
| 60 ∼ 80 MHz | ≥ 12 dB | |
| Przesłuchanie krzyżowe (min) | 0.3 ̇ 60 MHz | ≥ 45 dB |
| 60 ̊100 MHz | ≥ 35 dB | |
| DCMR (odrzucenie różnicowe/wspólnego trybu) | 30 MHz | ≥ 40 dB |
| 60 MHz | ≥ 35 dB | |
| 100 MHz | ≥ 30 dB |
