Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: H2260FNL / XF35066B
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
przedmiot nr: |
H2260FNL / XF35066B |
kategorii: |
PoE Magnetics, moduł VoIP 10 / 100BASE-TX |
Włącza współczynnik: |
1CT: 1CT |
Montaż: |
Montaż powierzchniowy |
Rozmiar / wymiary: |
12,7 mm x 9,3 mm |
Wysokość - Siedzisko (Max): |
6,20 mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |
przedmiot nr: |
H2260FNL / XF35066B |
kategorii: |
PoE Magnetics, moduł VoIP 10 / 100BASE-TX |
Włącza współczynnik: |
1CT: 1CT |
Montaż: |
Montaż powierzchniowy |
Rozmiar / wymiary: |
12,7 mm x 9,3 mm |
Wysokość - Siedzisko (Max): |
6,20 mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Dane techniczne |

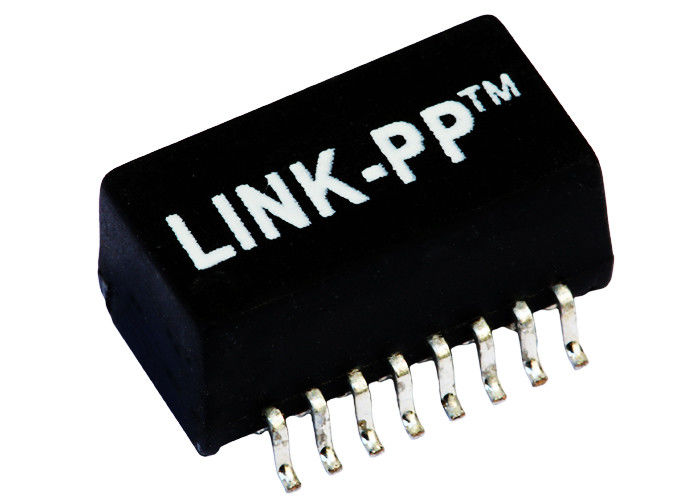

| H2260FNL / XF35066B | Transformator Ethernet 1: 1 | Filtr Fast Lan | 10/100 Base-T SMD |
Opis klucza:
H2260FNL Power Over Ethernet XF35066B Moduły magnetyczne VoIP 10 / 100BASE-TX
Pojedynczy port 10 / 100Base-t Transformer XF35066B
Moduły transformatora POE 10/100 Base-T H2260FNL
Fast Ethernet POE Single Port Transformer XF35066B
RoHS szczytowa temperatura reflow ocena 245 ° C
Zgodność z IEEE 802.3af / ANSI X3.263
☛ Zgodny z IEEE802.3af
☛ Uznany UL / EN60950
☛ 100% Testowanie elektryczne
☛ 1500Vrms Hi-Pot
☛ Opatentowana konstrukcja z otwartą ramą
☛ Projektant i producent od 18 lat.
☛ 2500 Działa, 4 rośliny
☛ Zdecydowanie przesyłaj analizator sieciowy Fluke
☛ Zapas lub 4 tygodnie.
☛ Elastyczny projekt zgodnie z wymaganymi informacjami klientów bez opłat dodatkowych.
| Liczba portów | Aplikacje | Włącza współczynnik | Power Over Ethernet |
| Pojedynczy port | 10 / 100Base-T | 1: 1 | Sygnał POE Xfrmr |
| Opakowanie | Kierunek kart | Typ mocowania | Kontakt Zakończ |
| Reel, Carton | - | SMT / SMD | - |
| Liczba pinów | Zastawianie | Napięcie izolacji | Kolor diody LED |
| 16 szpilek | - | 1500 Vrms | --- |
UWAGI:
1. Przeznaczony do obsługi aplikacji,
takie jak SOHO (modemy ADSL), LAN-on-Motherboard (LOM), hub i Switches.
2. Z różnymi wskaźnikami obrotów.
3. Szczytowa wartość współczynnika lutowania szczytowego "NLE" 245 ℃.
Parametry elektryczne @ 25 ℃
1. Obraca współczynnik:
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH MIN
@ 100KHz, 100mV, 8mADC Bias
3. Wstawienie straty:
0.1-100MHz: -1.0dB MAX
4.Usuń stratę (dB TYP):
30 MHz: -18 60 MHz: -14
80 MHz: -12
5. Przeskok (dB TYP):
30 MHz: -35 60 MHz: -35
100 MHz: -35
6.DCMR (dB TYP):
30 MHz: -40 50 MHz: -40
100 MHz: -40
7. Napięcie jarzeniowe: 1500Vrms MIN
8. Temperatura pracy: 0 ℃ ~ 70 ℃.
| H2260FNL 1port POE 1: 1 10/100 Transformatory Audio Signal POE Xfrmr XF35066B | ||
|---|---|---|
| H2260FNL | DA4T103A3 | XF35066B |
| KLU1T041C-43 LF / LU1T041C-43 LF | H2009NL | LU4T041A LF |
| KLU1T516-34 LF / LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
| H2260FNL | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF / LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| H2260FNL | XF35066B | S558-5999-T3-F |
| TG111-E032NYRL | DA4T10303 | XF35066B |
| KLU1T516-43 LF / LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
| HX2009NL / LA1S109-43 LF | S558-5999-T3-F | H2009NL |
| H2260FNL | DA4T103N3 | TG111-E032NYRL |
| S558-5999-T3-F | H2009NL | S558-5999-T3-F |
| KLU1S041C-43 LF / LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
| HX2009NL / LU1S041CM-43 LF | XF35066B | KLA1T109 LF |
| S558-5999-T3-F / LU1S041CX-34 LF | S558-5999-T3-F | TG111-E032NYRL |
