Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: LP6096ANL
Dokument: LP6096ANL.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$0.8
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Specyfikacja: |
LP6096ANL |
Typ transformatora: |
Poe+ Gigabit Ethernet |
Wymiar: |
17,53 mm dł. x 16,10 mm szer. x 5,840 mm wys |
plików: |
PDF/3D/ISG/Stp/Step/Arkusz danych |
Szybkość transmisji danych: |
1000base-t |
Liczba kanałów/portów: |
pojedynczy |
PoE: |
PoE+ |
Typ mocowania: |
smt |
Współczynnik zakrętów: |
1:1 |
Zakres temperatur pracy: |
-40°C do +85°C |
Specyfikacja: |
LP6096ANL |
Typ transformatora: |
Poe+ Gigabit Ethernet |
Wymiar: |
17,53 mm dł. x 16,10 mm szer. x 5,840 mm wys |
plików: |
PDF/3D/ISG/Stp/Step/Arkusz danych |
Szybkość transmisji danych: |
1000base-t |
Liczba kanałów/portów: |
pojedynczy |
PoE: |
PoE+ |
Typ mocowania: |
smt |
Współczynnik zakrętów: |
1:1 |
Zakres temperatur pracy: |
-40°C do +85°C |
| Krzyż | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

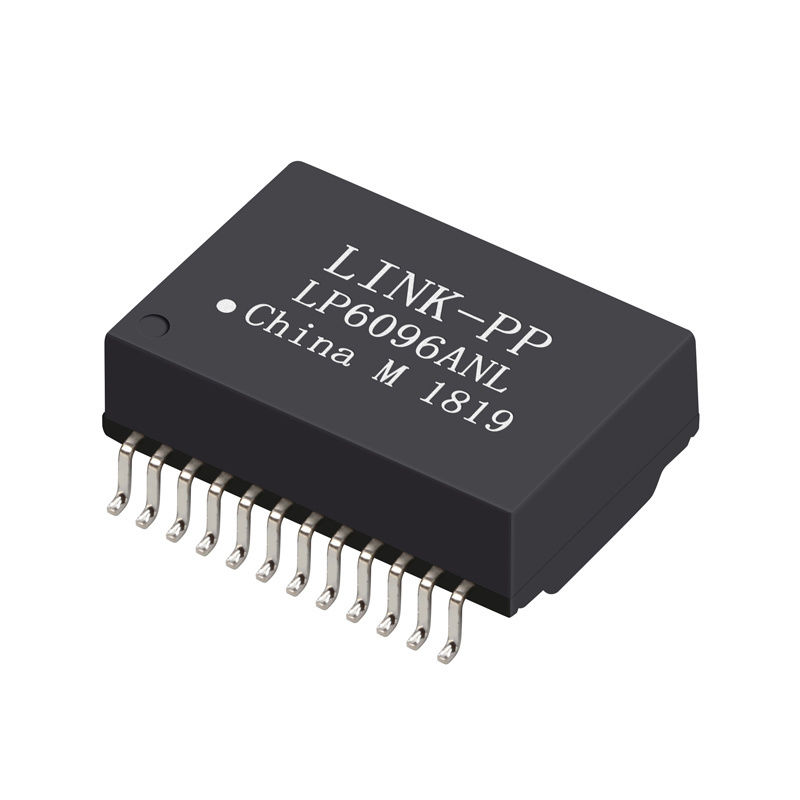

LP6096ANLjest wysokiej niezawodnościGigabit Ethernet LAN Transformerprzeznaczone do:10/100/1000Base-T aplikacje Ethernet.
Ten jedno-port transformator cechy1Wskaźnik obrotowy 1:1 zarówno dla nadajnika, jak i odbiornika, akonstrukcja o otwartej ramie, i wspieraŚrodowiska sieciowe PoE+.
Zopakowania na powierzchni, przedłużone działanie temperatury od-40°C do +85°C, oraz automatyczna kompatybilność MDI/MDI-X, LP6096ANL jest idealny do sieci korporacyjnych, przemysłowego Ethernet i urządzeń komunikacyjnych o wysokiej wydajności.
| Parametry | Specyfikacja |
|---|---|
| LINK-PP Part Number | LP6096ANL |
| Rodzaj transformatora | Transformator LAN |
| Status części | Aktywny |
| Zastosowanie | Ethernet (PoE+) |
| Liczba portów | Jednolity port |
| Prędkość | 10/100/1000Baza-T |
| Budowa | Otwórz ramkę |
| Rodzaj montażu | Powierzchnia |
| Pakiet | Taśma i rolka |
| Liczba pinów | 24 szpilki |
| Rdzeń w porcie | 8 |
| Auto MDI/MDI-X | - Tak, proszę. |
| Temperatura pracy | -40°C do +85°C |
| Pozycja | Specyfikacja |
|---|---|
| Wskaźniki obrotowe | Pri:Sec = 1CT:1CT |
| OCL. | 350μH Min @ 8mA Bias prądu stałego220μH Max @ 18mA Bias prądu stałego |
| Strata wstawienia (dB Max) | 0.1MHz: -1.21 ∙125MHz: -2.0 |
| Strata zwrotu (dB Min) | 1°40 MHz: -1640°100 MHz: -10 |
| Przesłuchanie krzyżowe (dB Min) | 30 MHz: -4360 MHz: -37100 MHz: -33 |
| CMRR (dB Min) | 30MHz: -30200MHz: -15 |
| Pozostałość DCR | 1Ω ± 0,05Ω |
| Prąd prądu równoległego | 720mA Max @ 57VDC Nieprzerwanie |
| Hipot. | 1500Vrms |
| Temperatura pracy | -40°C ~ +85°C |
Ta konfiguracja uproszcza produkcję PCB o dużej objętości i zapewnia stałą niezawodność lutowania.
Wspiera 10Mbps, 100Mbps i 1000Mbps (Gigabit Ethernet).
Tak, transformator jest przeznaczony do interfejsów Ethernet obsługujących środowiska PoE+.
Tak, jego zakres pracy od -40 do +85°C sprawia, że nadaje się do zastosowań przemysłowych.
