Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,RoHS,Reach,ISO
Numer modelu: LP6096ANL
Warunki płatności i wysyłki
Minimalne zamówienie: 400/2000/10K/25K
Cena: $0.06-$3.2
Szczegóły pakowania: T&R
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 3KK/Miesiąc
Specyfikacja: |
LP6096ANL |
Typ transformatora: |
Poe+ Gigabit Ethernet |
Współczynnik zakrętów: |
Nadajnik 1:1, Odbiornik 1:1 |
Typ montażu: |
Mocowanie powierzchniowe |
Rozmiar / wymiar: |
17,53 mm dł. x 16,10 mm szer |
Wzrost — w pozycji siedzącej (maks.): |
50,840 mm |
Akta: |
PDF/3D/ISG/STP/Step/DataSheet |
Temperatura: |
-40 ℃ do +85 ° C. |
Specyfikacja: |
LP6096ANL |
Typ transformatora: |
Poe+ Gigabit Ethernet |
Współczynnik zakrętów: |
Nadajnik 1:1, Odbiornik 1:1 |
Typ montażu: |
Mocowanie powierzchniowe |
Rozmiar / wymiar: |
17,53 mm dł. x 16,10 mm szer |
Wzrost — w pozycji siedzącej (maks.): |
50,840 mm |
Akta: |
PDF/3D/ISG/STP/Step/DataSheet |
Temperatura: |
-40 ℃ do +85 ° C. |
| Krzyż | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

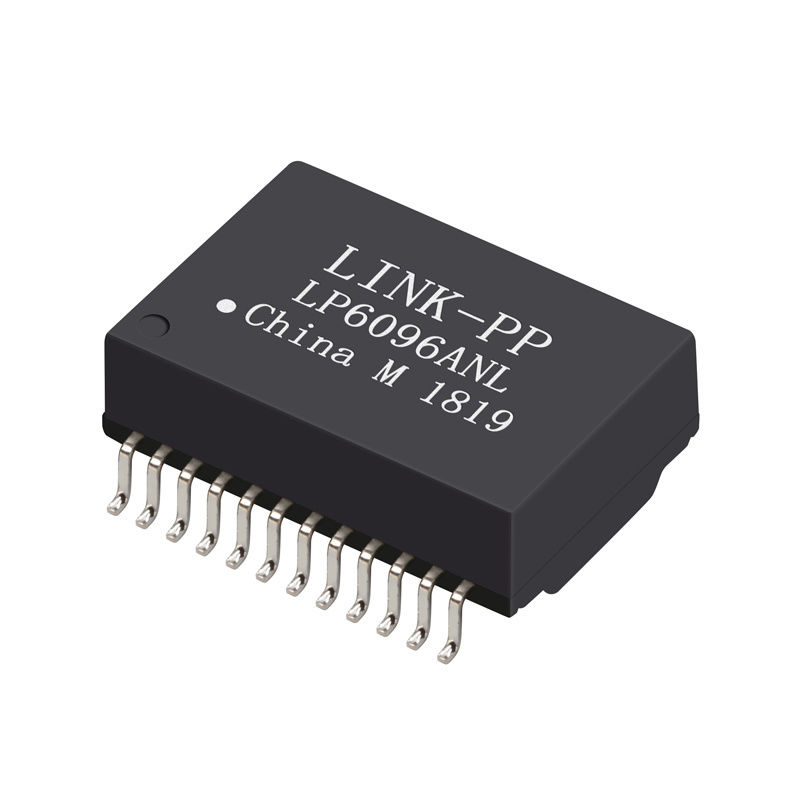

W sprawieLP6096ANLjest wysokowydajnym jednoportowym transformatorem magnetycznym Gigabit Ethernet, przeznaczonym do:1000BASE-T PoE+Zaprojektowany w celu zapewnienia niezawodnej przepustowości danych, kompatybilności zasilania Ethernet i kompaktowego współczynnika kształtu, jest idealny dla nowoczesnych produktów sieciowych, takich jak przełączniki PoE,routery, wbudowane urządzenia IoT i przemysłowe systemy Ethernet.
| Pozycja | Specyfikacja |
|---|---|
| Wskaźniki obrotowe | Pri:Sec = 1CT:1CT |
| OCL | 350μH Min @ 8mA Bias prądu stałego220μH Max @ 18mA Bias prądu stałego |
| Strata wstawienia (dB Max) | 0.1MHz: -1.21 ∙125MHz: -2.0 |
| Strata zwrotu (dB Min) | 1°40 MHz: -1640°100 MHz: -10 |
| Przesłuchanie krzyżowe (dB Min) | 30 MHz: -4360 MHz: -37100 MHz: -33 |
| CMRR (dB Min) | 30MHz: -30200MHz: -15 |
| Pozostałość DCR | 1Ω ± 0,05Ω |
| Prąd prądu równoległego | 720mA Max @ 57VDC Nieprzerwanie |
| Hipot | 1500Vrms |
| Temperatura pracy | -40°C ~ +85°C |
Schematyczne
