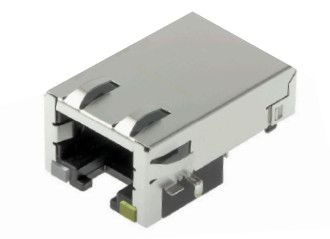

1840437-1 łącznik Gigabit RJ45 w środkowym płaszczyźnie osłonięty diodami LED

1840437-1 MagJacks (ICM) to 1x1 Gigabit 1000BASE-T RJ45 magnesowy gniazdo z niskim profilem offsetowym, konfiguracją portu tab-down, wskaźnikiem LED, kartami EMI i zgodnością z RoHS.

Właściwości 1840437-1 RJ45 z magnetyką

W sprawie1840437-1 MagJacksjest1x1 Gigabit MagJack (ICM)zaprojektowane do niezawodnego1000BASE-T EthernetW tym celu należy zapewnić, aby systemy sieciowe i komunikacyjne były w pełni kompatybilne z innymi systemami sieciowymi.konstrukcja o niskim profilu, offsetowa,konfiguracja portu tab-down, orazwbudowane wskaźniki LED, ten MagJack jest idealny do zastosowań wymagających stabilnej wydajności sygnału, oszczędnego miejsca układu PCB i wyraźnej widoczności stanu połączenia / aktywności.

Zaprojektowany do nowoczesnych konstrukcji płyt,1840437-1Łączy funkcje złącza magnetycznego i złącza RJ45 w jednym zintegrowanym rozwiązaniu.Wskaźniki EMIw celu poprawy kontroli hałasu,Włókno z otworemkonstrukcja do silnej retencji mechanicznej, orazZgodność z RoHSdla odpowiedzialnej dla środowiska produkcji.

W sprawie1840437-1 MagJacksProdukt jest zbudowany wokół praktycznego zestawu funkcji do projektowania sieci Ethernet na poziomie płyty:

• Wydajność gigabitów:Całkowicie zoptymalizowany dla sieci 1000BASE-T, zapewniając szybką transmisję danych z zerową stratą pakietów.
• Projekt oszczędzający przestrzeń:Środkowa płaszczyzna/odstawiona konstrukcja niskiego profilu jest specjalnie zaprojektowana do szczupłych urządzeń i kompaktowych obudow.
• Wyższa osłona:Wyposażone w zintegrowane karty EMI zapewniające doskonałą redukcję hałasu i izolację sygnału.
• Zintegrowana diagnostyka:Wbudowane diody LED 3w-OG/Y (pomarańczowe/zielone, żółte) zapewniają natychmiastową, jasną aktywność sieci i stan połączenia.
• Zgodny z wymogami branży:100% zgodne z RoHS, spełniające światowe standardy środowiskowe i produkcyjne.

Specyfikacje łącznika RJ45 w środku płaszczyzny

1840437-1 rysunek:

1. 1840437-1 Rysunek - Mechanizm

2. 1840437-1 Rysunek - Schemat

3. 1840437-1 Rysunek - PRZYJĄDZONY układ PCB

Materiały z 1840437-1 łącznik RJ45 środkowy:

1. Osiedle:Wysokotemperaturowy nylon ((FR2G30BL), czarny, klasyfikacja zapalności UL 94V-0
2. Osłona:Miedziana, 0,20 mm grubości, preplated z min 0,76 um półjasny niklu; Post zanurzony z 2,54 um Min Sac lutowania w ziemi szpilki.
3. Kontakt:Fosfor brązowy, 0,25 mm grubości z I.27um Min całkowitą płytą niklową i selektywną I.27um min złotem na interfejsie łączenia
4. Łańcuch:0.25mm grubość, fosfor brązowy, 1.27um Min ogólna płytka niklowa 3um Min matowa płytka cynowa.
5. LED:Dyfuzyjna soczewka epoksydowa, 0,50 mm kwadratowa ramka drutowa ze stali węglowej, oświetlona 2,03um min srebra, ponad 1,02um min niklu, ponad 1,02um min miedzi; podłożona 2.54um Min Mat Tin.

Zastosowania Gigabit Connector RJ45

Ze względu na jego kompaktowy zasięg i solidne możliwości Gigabit, 1840437-1 MagJack jest bardzo poszukiwany przez inżynierów projektujących:

• Przełączniki i routery sieciowe o szczupłym profilu
• Komputery przemysłowe i komputery z jedną płytą (SBC)
• Urządzenia telekomunikacyjne i sieciowe
• Set-Top Box i inteligentne centra domowe
• Bramy IoT i systemy wbudowane
