Szczegóły Produktu:
Zapłata:
|
| Numer części: | 0826-1G4T-23 / 0826-1G4T-23-F / 826-1G4T-23-F1 | Produkcja seryjna: | 0826-1G4T-23 / 0826-1G4T-23-F / 826-1G4T-23-F1 |
|---|---|---|---|
| Typ złącza: | Quad Port RJ45 | Aplikacje: | 10/100/1000 Base-T |
| Typ mocowania: | Przez otwór | Orientacja: | 90 ~ kąt (prawy) |
| Zakończenie: | Lutowane | Zastawianie: | Ekranowany, EMI Finger |
| Atrakcja: | multi port connector,dual rj45 jack |
||

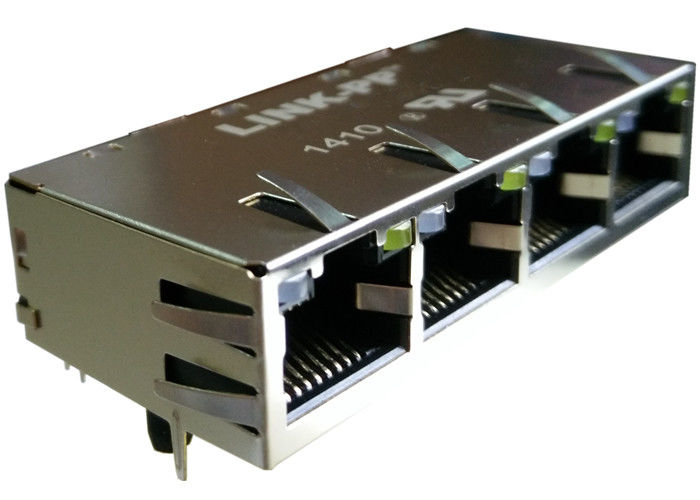

| 0826-1G4T-23 | 0826-1G4T-23-F | 1x4 Gigabit Magjak | 10/100/1000 Quad Rj45 jack |
Projektowanie modelu : 【 0826-1G4T-23 / 0826-1G4T-23-F / 826-1G4T-23-F1 】
• Bel 0826-1G4T-23 / 0826-1B4T-23-F Gniazdo Rj45 Quad Port
• Gniazdo 1 x Rj45 ConnecTor / Quad Rj45 0826-1G4T-23 / 0826-1G4T-23-F
• RJ45 multi connecTor / 1 x 4 Rj45 Ekranowany 0826-1B4U-43 / 0826-1B4T-23-F
• 1x4 Lan Rj45 / 1x10 / 100 / 1000Base-Tx Fast Ethernet Rj45 826-1G4T-23-F1
• Rj45 1x / 1xRj45 1GB 0826-1G4T-23
• 0826-1G4T-23-F Złącze RJ45 1x4 Ethernet / Connecteur Multiple Ethernet
• 1 x 4 RJ45 Lan Jack dla Lan Insert 826-1G4T-23-F1
• Temperatura pracy 0 ° do + 70 ° C
• Temperatura przechowywania od -40 ° do + 85 ° C
• Zintegrowana konstrukcja pozwala zaoszczędzić cenne miejsce na płycie
• Minimalne napięcie między zwojami napięcia równe 1500 Vrms
• Adaptowalna, modułowa budowa zapewnia wyższą niezawodność
• Zredukowana liczba pinów dla lepszego przesłuchu i optymalnego trasowania śladu PCB
• Część produkcji masowej [LPJXXXXNL]
MAG.REVERSE LATCH,
LED opcjonalnie; EMI-finger Opcjonalne.
SPECYFIKACJE MAGNETYCZNE @ 25˚C
STAJE SIĘ: 1CT: 1CT ± 3%
OCL (100 KHz, 0,1 V, 8 mA) 350 μH MIN
UTRATA WSTRZYKIWANIA:
1-100 MHz -1.1 dB MAX
POWRÓT STRATĘ:
1-40 MHz -18 dB MIN
60 MHz -14 dB MIN
80 MHz -12 dB MIN
100 MHz -10 dB MIN
CROSSTALK (1-100 MHz) -40 dB MIN
CMR (1-100 MHz) -40 dB TYP
ISOLATION 1500 Vrms
MATERIAŁY I WYKOŃCZENIE
OBUDOWA: SZKLANY WYPEŁNIONY POLIESTER UL 94 V-0 CZARNY
SHIELDING: Cu ALLOY, POKRYTE Z Ni
KONTAKTY: BRĄZ FOSFOROWY
KONTAKT WYKOŃCZENIE: Au, 0,8μm [30μin] / 6u / 15U / 30U / 50U opcjonalnie
WYKOŃCZENIE TERMINALU: Sn
WŁAŚCIWOŚCI MECHANICZNE
TRWAŁOŚĆ: 1000 CYKLE MATERIAŁÓW
PARAMETRY ELEKTRYCZNE
ODPORNOŚĆ NA KONTAKT: 30 MILIOHM MAX
TERAPERA OPERACYJNA: 0˚C DO 70˚C
HIPOT:
1500Vrms MIN lub więcej
Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. N owi wyposażenie i sprzęt komunikacyjny, taki jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, ustawienia bramek VOIP, Border Gateway Protocol, szybki przełącznik ethernetowy. ..
0826-1G4T-23 / 0826-1G4T-23-F Quad Port 826-1G4T-23-F1
18 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
