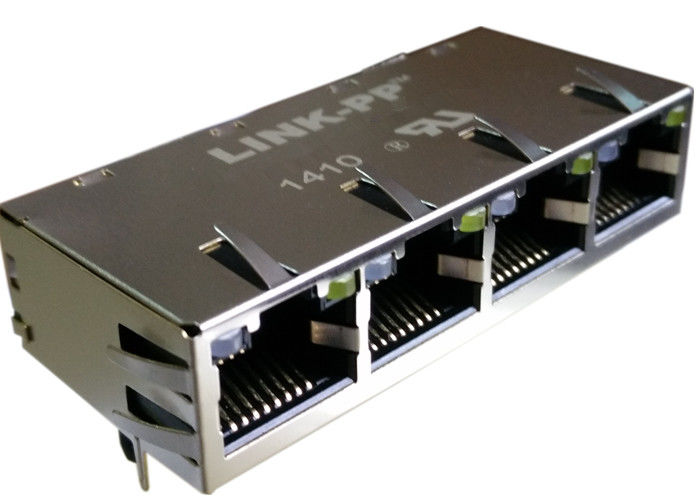

2-1761889-2 Quad Multi-port RJ45 Low Profile JackGigabit w osłonie 2-1761889-3

2-1761889-2 Quad Multi-port RJ45 Low Profile JackGigabit w osłonie 2-1761889-3

1761889-8 MAG45 Modułowy Jack 1X4 Low Profile Gigabit Shielded / Diody 6-1761889-8

• 2-1761889-2 Gniazdo Quad Port Rj45 / Rj45 Quad Port
• Gniazdo 1 x RJ45 ConnecTor / Quad Rj45 2-1761889-1
• Złącze RJ45 multi connecTor / 1 x Rj45 2-1761889-3
• 1x Lan Rj45 / 1x10 / 100 / 1000Base-Tx Fast Ethernet Rj45
• Rj45 1x / 1xRj45 1GB
• Złącze Ethernet Rj45 1x4
• 1 x RJ45 Lan Jack For Lan Insert
• Kompatybilny z różnymi układami IC 10/100
• Temperatura pracy 0 ° do + 70 ° C
• Temperatura przechowywania od -40 ° do + 85 ° C
• Jest zgodny ze standardami IEEE i wszystkimi specyfikacjami Ethernet 10/100, w tym 350 μH z odchyleniem 8 mA DC
• Zintegrowana konstrukcja pozwala zaoszczędzić cenne miejsce na płycie
• Minimalne napięcie między zwojami napięcia równe 1500 Vrms
• Adaptowalna, modułowa budowa zapewnia wyższą niezawodność
• Zredukowana liczba pinów dla lepszego przesłuchu i optymalnego trasowania śladu PCB

MAG.REVERSE LATCH,

LED opcjonalnie; EMI-finger Opcjonalne.

Opis

2-1761889-2 Quad Multi-port RJ45 Low Profile JackGigabit w osłonie 2-1761889-3

1. Funkcje typu produktu:

1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt) / górne wejście (pionowe)

2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1

3. Charakterystyka elektryczna:
1) Ekranowany = Tak

4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut

5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB

6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego

7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack

8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,

Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C

Reflow-Soldering Opcjonalne;
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS

9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów

10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikacje dla użytkownika terminalu

Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. N owi wyposażenie i sprzęt komunikacyjny, taki jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, ustawienia bramek VOIP, Border Gateway Protocol, szybki przełącznik ethernetowy. ..

Przewaga konkurencyjna

2-1761889-2 MAG45 Modułowy Jack 1X4

Niski profil Gigabit 2-1761889-3

18 lat doświadczenia w produkcji,

2600 pracowników,

100% test

Elastyczny czas dostawy

Główny klient

Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikacja EMS

Wbudowany elastyczny zespół PCB; Sztywny-elastyczny montaż PCB; Microelectronic, Flip Chip; Microelectronic, Chip On Board; Zespół optoelektroniczny; Zespół RF / bezprzewodowy; Przez zespół otworów; Montaż do montażu powierzchniowego; Montaż systemu; Zespół płytek drukowanych
