Szczegóły Produktu:
Zapłata:
|
Numer części: | 1-6610132-1 | Produkcja seryjna: | LPJXXXXNL |
---|---|---|---|
Typ złącza: | RJ45 | Aplikacje: | 10/100/1000 Base-T |
Typ mocowania: | Przez otwór | Orientacja: | 90 ~ kąt (prawy) |
Zakończenie: | Lutowane | Zastawianie: | Ekranowany, EMI Finger |
Atrakcja: | multi port connector,modular jacks rj45 |
1-6610132-1 | Quad Port Shielded RJ-45 | 10/100 Magnetics | Złącze RJ-45 ze zintegrowanym |
Projektowanie modelu : 【 1-6610132-1 】

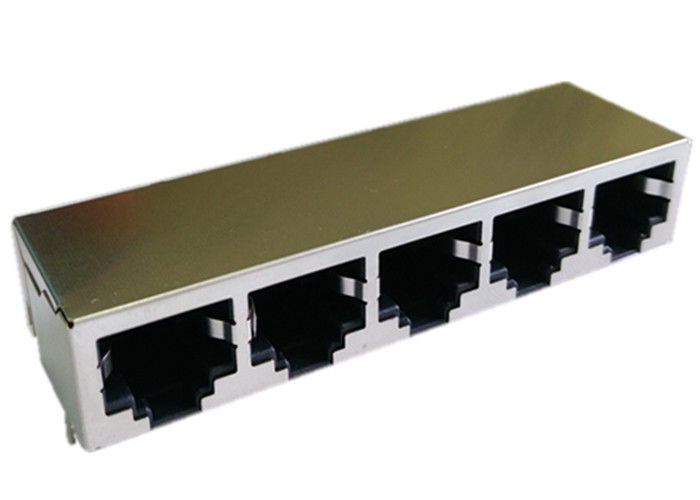

• 1X5 Port MAG45 Modułowy Jack zintegrowany z magnesami 10/100/1000
• Kompatybilny z różnymi układami IC 10/100
• Temperatura pracy 0 ° do + 70 ° C
• Temperatura przechowywania od -40 ° do + 85 ° C
• Jest zgodny ze standardami IEEE i wszystkimi specyfikacjami Ethernet 10/100, w tym 350 μH z odchyleniem 8 mA DC
• Zintegrowana konstrukcja pozwala zaoszczędzić cenne miejsce na płycie
• Minimalne napięcie między zwojami napięcia równe 1500 Vrms
• Adaptowalna, modułowa budowa zapewnia wyższą niezawodność
• Zredukowana liczba pinów dla lepszego przesłuchu i optymalnego trasowania śladu PCB
MAG.REVERSE LATCH,
LED opcjonalnie; EMI-finger Opcjonalne.
1. Funkcje typu produktu:
1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt) / górne wejście (pionowe)
2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1
3. Charakterystyka elektryczna:
1) Ekranowany = Tak
4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut
5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB
6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego
7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack
8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,
Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C
Reflow-Soldering Opcjonalne;
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS
9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów
10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. N owi wyposażenie i sprzęt komunikacyjny, taki jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, ustawienia bramek VOIP, Border Gateway Protocol, szybki przełącznik ethernetowy. ..
1-6610132-1 Modułowe gniazdo MAG45 1X5
18 lat doświadczenia w produkcji,
2600 pracowników,
100% test
Elastyczny czas dostawy
Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Wbudowany elastyczny zespół PCB; Sztywny-elastyczny montaż PCB; Microelectronic, Flip Chip; Microelectronic, Chip On Board; Zespół optoelektroniczny; Zespół RF / bezprzewodowy; Przez zespół otworów; Montaż do montażu powierzchniowego; Montaż systemu; Zespół płytek drukowanych
1-6610132-1 1X5 Gniazdo modułowe MAG45 Gigabit Circuit 10-pinowe ekranowane diody LED | |||
---|---|---|---|
