Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: 1368398-6 / 1368398-7
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000/125K25
Cena: $0.08-$1.79
Szczegóły pakowania: 60 sztuk / taca lub pakiet bębnów
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 2800K-PCS / miesiąc
Numer części: |
1368398-6 / 1368398-7 |
Dane techniczne: |
1368398-6 / 1368398-7 |
Typ złącza: |
Niski profil gigabitowy |
Aplikacje: |
10/100/1000 Lan |
Typ mocowania: |
Przez otwór |
Orientacja: |
90 ~ kąt (prawy) |
Zakończenie: |
Lutowane |
Zastawianie: |
Ekranowany, EMI Finger |
Numer części: |
1368398-6 / 1368398-7 |
Dane techniczne: |
1368398-6 / 1368398-7 |
Typ złącza: |
Niski profil gigabitowy |
Aplikacje: |
10/100/1000 Lan |
Typ mocowania: |
Przez otwór |
Orientacja: |
90 ~ kąt (prawy) |
Zakończenie: |
Lutowane |
Zastawianie: |
Ekranowany, EMI Finger |

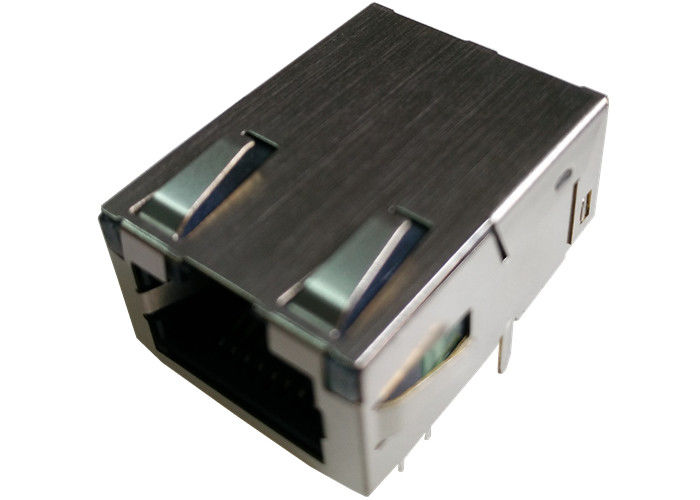

| 1368398-6 / 1368398-7 | Niski profil Rj45 | Płytka RJ45 o niskim profilu | 10/100/1000 Low Profile Rj45 |
Projektowanie modelu: 【 1368398-6 / 1368398-7 】
♦ 1368398-6 Gigabit Low Profile Rj45
♦ Wtyk niskiego profilu Rj45 1368398-7
♦ 1000Base-T Niski profil Rj45 z magnesem
♦ Płytka RJ45 o niskim profilu
♦ Niski profil Rj45 10/100/1000 z magnesem
♦ niskoprofilowe połączenie Rj45
♦ Zaprojektowany do aplikacji karty sieciowej.
♦ Zaprojektowany, aby spełnić wymagania IEEE802.3u.
♦ Dostępne we wszystkich przełożeniach używanych przez LAN ICmanufactures.
♦ Dostępne są podstawowe centyczne stuknięcia dla dodatkowej redukcji EMI.
♦ Najprostszy komponent magnetyczny do umieszczenia i poprowadzenia na PCB.
♦ Oszczędza minimalizując przestrzeń PCB.
♦ Model produkcji masowej: 【LPJXXXXNL】
MAG.REVERSE LATCH,
LED opcjonalnie; EMI-finger Opcjonalne.
| Niskoprofilowy Jack RJ45 z pojedynczym portem z wbudowaną magnetyczną podstawką 1000 Base-T, pomarańczową i zieloną / żółtą diodą LED, Tab Up, RoHS | |
| Numer części LINK-PP | LPJK7003A98NL |
| Numer części Tyco | 1368398-2 / 1368398-4 / 1368398-6 |
| Application-Lan | ETHERNET (NoN PoE) |
| AutomDX | TAK |
| Bst Circuit | TAK |
| Konfiguracja RX | T, C |
| TX konfiguracji | T, C |
| Skontaktuj się z powierzchnią krycia | GOLD 6u "/ 15u" / 30u " |
| Rdzenie na port | 8 |
| Diody | BRAK DIOD |
| Opcja LED | ORANGE & GRREN / YELLOW |
| Zatrzask | TAB UP |
| Liczba portów | 1X1 |
| PCB | FR4 |
| Kąt montażu PCB | WEJŚCIE SIDE |
| Postulat mocowania PCB | T POST |
| Wysokość opakowania (mm) | 11,30 |
| Długość pakietu (mm) | 24.04 |
| Szerokość opakowania (mm) | 16,85 |
| Typ pinezki | THT SOLDER |
| Zgodny z RoHS | YES-RoHS-5 Z OCHRONNYM WYŁĄCZENIEM Z LUTU |
| Szukaj | TAK |
| Karty EMI z osłoną | Z |
| Prędkość | 1000 BASE-T |
| Temperatura | 0 do 70 ℃ |
| Włącza stosunek RX | 1CT: 1CT |
| Włącza współczynnik TX | 1CT: 1CT |
Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. Urządzenia sieciowe i komunikacyjne, takie jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, rozbudowane dekodery, ustawienia bramek VoIP, Border Gateway Protocol, przełącznik Fast Ethernet. .
Projekt dla Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
| 1368398-6 | Niski profil Rj45 | Gigabit Tab-up | 1368398-7 |
|---|---|---|---|
| 0817-1G1T-21 | 1840472-1 | RJMG63117102 | RJHSE-3380 |
| 1368398-6 | 1-1368398-6 | RJMG63118601 | 1368398-5 |
| LMJ1568815S0ALFG | 1368398-6 | RJMG631186A1 | 1840472-5 |
| 1840472-1 | 1368398-4 | 1-1840472-4 | 1368398-6 |
| Tarcza złącza RJ45 | RJMG168127101GR | 1-1368398-6 | RJHSE-3384 |
| Montaż powierzchniowy Rjmag | RJMG168129101GR | 1368398-3 | RJHSE-3385 |
| 1840472-1 | RJMG168217101GR | 1368398-4 | RJHSE-338A |
| LMJ2018814100DL3T1B | RJMG168218101GR | RJMG-6315-71-01 | 1840472-5 |
| 1368398-2 | 1368398-4 | 0817-1G1T-21 | RJHS-E3P84 |
| LMJ20581024100DL1T3 | 1-1840472-4 | 0813-1X1T-43 | 1368398-3 |
| LMJ2138812S0L1T1C | 1368398-7 | 1368398-5 | RJHSE-5080-02 |
| LMJ2138812S0L1T1C | 0817-1G1T-21 | 1-1840472-4 | 0817-1G1T-21 |
| RT7-174ABB1A | 1840472-5 | RJMG73117101 | RJHSE-5080A2 |
| LMJ262881413BB | 1-1368398-6 | RJMG-7312-71-01 | 0813-1X1T-23 |
| 1840472-8 | 1368398-4 | 1368398-7 | RJHSE-5081-02 |
| LMJ3078812J10816 | 0813-1X1T-43 | 1-1368398-6 | 1368398-3 |
| LMJ3078814J10816 | 1-1368398-6 | 1368398-6 | 1-1840472-4 |
| 1840472-8 | 1368398-3 | RJMG-B312-71-01 | 1368398-5 |
| 1368398-3 | 1840472-8 | 0811-1X1T-06 | RJHSE-5082 |
| 1368398-7 | 08B0-1X1T-03 | RJSAE-J38X-A8X | 1368398-5 |
| LMJ3138812S113TC | 1368398-7 | 1840472-8 | 1-1840472-4 |
