Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LINK-PP
Orzecznictwo: UL,ROHS,Reach,ISO
Numer modelu: RT-TGMAGL-R1S488F23C01
Warunki płatności i wysyłki
Minimalne zamówienie: 50/500/1000
Cena: Supportive
Szczegóły pakowania: 50szt/Taca, 1200pcs/karton
Czas dostawy: Zbiory
Zasady płatności: TT, NET30/60/90 dni
Możliwość Supply: 4600K.PCS / miesiąc
Numer części: |
RT-TGMAGL-R1S488F23C01 |
Produkcja seryjna: |
LPJ4248ABNL |
Typ złącza: |
RJ45 |
Aplikacje: |
10/100 base-T |
Typ mocowania: |
Przez otwór |
Orientacja: |
90 ~ kąt (prawy) |
Zakończenie: |
Lutowane |
Zastawianie: |
Ekranowany, EMI Finger |
Numer części: |
RT-TGMAGL-R1S488F23C01 |
Produkcja seryjna: |
LPJ4248ABNL |
Typ złącza: |
RJ45 |
Aplikacje: |
10/100 base-T |
Typ mocowania: |
Przez otwór |
Orientacja: |
90 ~ kąt (prawy) |
Zakończenie: |
Lutowane |
Zastawianie: |
Ekranowany, EMI Finger |

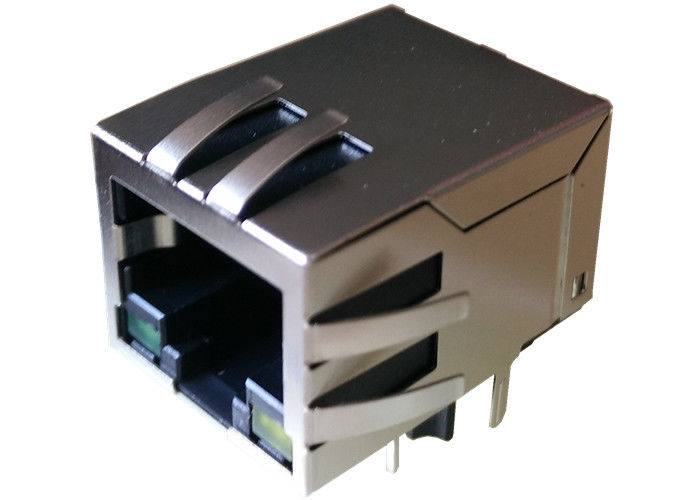

RT-TGMAGL-R1S488F23C01 | Magnetyczne gniazdo modułowe RJ45 | Magnetyczne gniazdo RJ45 wiki | Rj45 Integrated 10/100 Lan |
Model projektowy : 【RT-TGMAGL-R1S488F23C01】 Model produkcji masowej : 【LPJ4248ABNL】
◎ Zgodny z RoHS
◎ W pełni ekranowane magnesy chronią dane przed wewnętrznie generowanym szumem cyfrowym
◎ Zmniejsza całkowitą długość ścieżki sygnału w celu poprawy wydajności w trybie wspólnym
◎ Implementuje pełny schemat zakończenia wspólnego trybu z używanymi i nieużywanymi skrętkami
◎ Spełnia specyfikację IEEE802.3 Baseline Wander Compensation
◎ Zintegrowany kondensator wysokiego napięcia z masą podwozia
◎ Obsługuje wszystkie główne transceivery z dopasowaną prędkością obrotową i pełną integracją
określone zakończenie
◎ Zaprojektuj transmisję 100base-tx za pomocą kabla UTP-5
◎ Temperatura robocza. zakres: od -40 ℃ do + 85 ℃
◎ Pamięć TEMP. zakres: od -55 ℃ do + 125 ℃
◎ Pierwotna indukcyjność OCL: 350μH MIN. przy 100 KHz / 100 mV z napięciem 8 mA DC
◎ Z lampką LED
MAG.REVERSE LATCH,
LED opcjonalnie; EMI-finger Opcjonalne.
1. Funkcje typu produktu:
1) Typ produktu = Złącze
2) Jack Type = RJ45
3) Profil = Standardowy
4) Orientacja montażu PCB = Wejście boczne (prawy kąt) / górne wejście (pionowe)
2. Mechaniczne mocowanie:
1) Konfiguracja gniazda = 1 x 1
3. Charakterystyka elektryczna:
1) Ekranowany = Tak
4. Funkcje związane z zakończeniem:
1) EMI Finger - Bottom = Without
2) Metoda zakończenia = Lut
5. Funkcje powiązane z ciałem:
1) Konfiguracja portu = Single / Multi
2) Palce EMI -Top and Sides = With / Without
3) Orientacja zatrzask = Standard - Zatrzask
4) Długość ogona PCB
6. Powiązane funkcje:
1) Wstępnie załadowany = Tak
2) Typ terminatora stykowego = Otwór przelotowy / do montażu powierzchniowego
7. Funkcje powiązane z mieszkaniem:
1) Styl złącza = Jack
8. Normy branżowe:
1) Zgodność z RoHS / ELV = Zgodny z RoHS, zgodny z ELV
2) Procesy lutownicze bezołowiowe = Fala lutownicza zdolna do 240 ° C,
Fala lutownicza zdolna do 260 ° C, lut spieniony zdolny do 265 ° C
Reflow-Soldering Opcjonalne;
3) Historia zgodności RoHS / ELV = Zawsze była zgodna z RoHS
9. Oznaczenie identyfikacyjne:
1) Lewy kolor diody LED (pozycja nr 1) = zielony - rezystor 250 omów
2) Prawy kolor diody LED (pozycja nr 2) = zielony - rezystor 250 omów
10. Warunki użycia:
1) Dotyczy To = Printed Circuit Board
2) Warunki środowiskowe = biuro / lokale
3) Temperatura robocza (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
Zaprojektowany do obsługi aplikacji, takich jak modemy ADSL, LAN-on-Motherboard. N owi wyposażenie i sprzęt komunikacyjny, taki jak HUB, karta PC, Switch, Router, płyta główna PC, SDH, PDH, telefon IP, modem xDSL, rozwiązania Call Center, złożone dekodery, ustawienia bramek VOIP, Border Gateway Protocol, szybki przełącznik ethernetowy. ..
